Đồng hồ lưu lượng kênh hở là gì?
Đồng hồ lưu lượng kênh hở (Ultrasonic Open Channel Flowmeter) là thiết bị chuyên dùng để đo lưu lượng chất lỏng chảy trong các hệ thống không có áp suất kín, chẳng hạn như mương, kênh dẫn, máng đo lưu lượng, đường tràn và hệ thống thoát nước.
Đồng hồ lưu lượng kênh hở (Ultrasonic Open Channel Flowmeter) là giải pháp đo lưu lượng phù hợp cho các hệ thống kênh, mương và máng dẫn chất lỏng, đặc biệt là nước thải và nước công nghiệp.
Nhờ sử dụng công nghệ đo mức bằng sóng siêu âm không tiếp xúc, thiết bị có thể giảm ảnh hưởng của môi chất đến cảm biến, đồng thời hỗ trợ theo dõi lưu lượng liên tục và kết nối với các hệ thống điều khiển, giám sát.
Khi lựa chọn đồng hồ đo lưu lượng kênh hở, cần đánh giá đồng thời dải lưu lượng, mực nước, hình dạng kênh/máng, đặc tính môi chất, điều kiện lắp đặt và yêu cầu tín hiệu đầu ra để đảm bảo hệ thống hoạt động ổn định và đạt độ chính xác mong muốn.
Khác với đồng hồ đo lưu lượng dạng đường ống kín, thiết bị đo lưu lượng kênh hở thường sử dụng cảm biến siêu âm để xác định mực chất lỏng. Bộ điều khiển sau đó kết hợp giá trị mực nước với đặc tính hình học của kênh hoặc máng đo để tính toán lưu lượng tức thời.
Công nghệ này đặc biệt phù hợp với các hệ thống xử lý nước thải, cấp thoát nước, môi trường, thủy lợi và công nghiệp, nơi chất lỏng có thể chứa cặn, bùn hoặc tạp chất.
Nguyên lý hoạt động của Ultrasonic Open Channel Flowmeter
Đồng hồ lưu lượng kênh hở sử dụng nguyên lý đo mức bằng sóng siêu âm kết hợp với công thức chuyển đổi mức thành lưu lượng.
Quá trình đo cơ bản diễn ra như sau:
- Cảm biến siêu âm được lắp phía trên bề mặt dòng chảy.
- Cảm biến phát sóng siêu âm xuống bề mặt chất lỏng.
- Sóng phản xạ trở lại cảm biến và thời gian truyền được ghi nhận.
- Bộ xử lý xác định khoảng cách từ cảm biến đến mặt nước, từ đó tính toán mực chất lỏng.
- Dựa trên hình dạng và kích thước của kênh hoặc máng đo, thiết bị chuyển đổi mực nước thành lưu lượng tức thời.
- Giá trị lưu lượng có thể được hiển thị, lưu trữ hoặc truyền về hệ thống điều khiển.
Một cách khái quát:
Mực nước → Đặc tính hình học kênh/máng → Tính toán lưu lượng
Để đo chính xác, hệ thống thường sử dụng các cấu trúc đo tiêu chuẩn như máng Parshall, máng Venturi hoặc đập tràn V-notch.
Cấu tạo của đồng hồ đo lưu lượng kênh hở
Một hệ thống Ultrasonic Open Channel Flowmeter thường bao gồm các bộ phận chính:

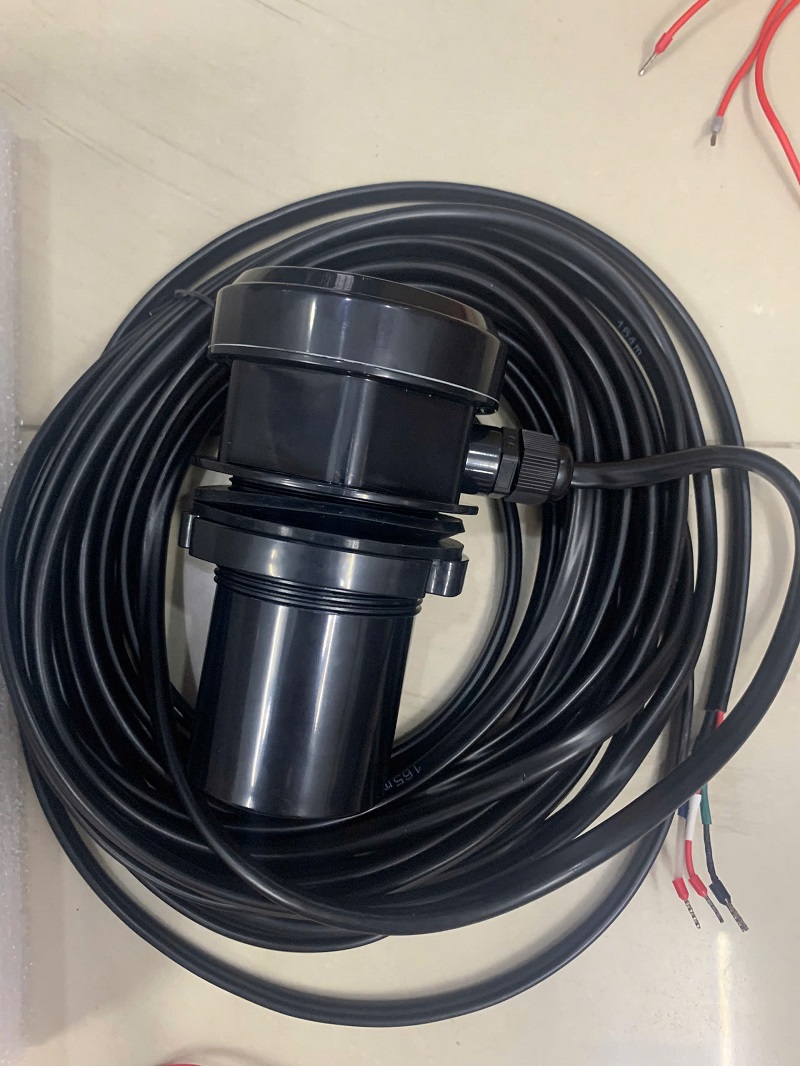

1. Cảm biến siêu âm
Cảm biến được lắp phía trên dòng chảy, có nhiệm vụ phát và nhận sóng siêu âm để xác định khoảng cách đến bề mặt chất lỏng.
Do không tiếp xúc trực tiếp với môi chất, cảm biến hạn chế được ảnh hưởng của cặn bẩn, bùn và hóa chất có trong nước thải.

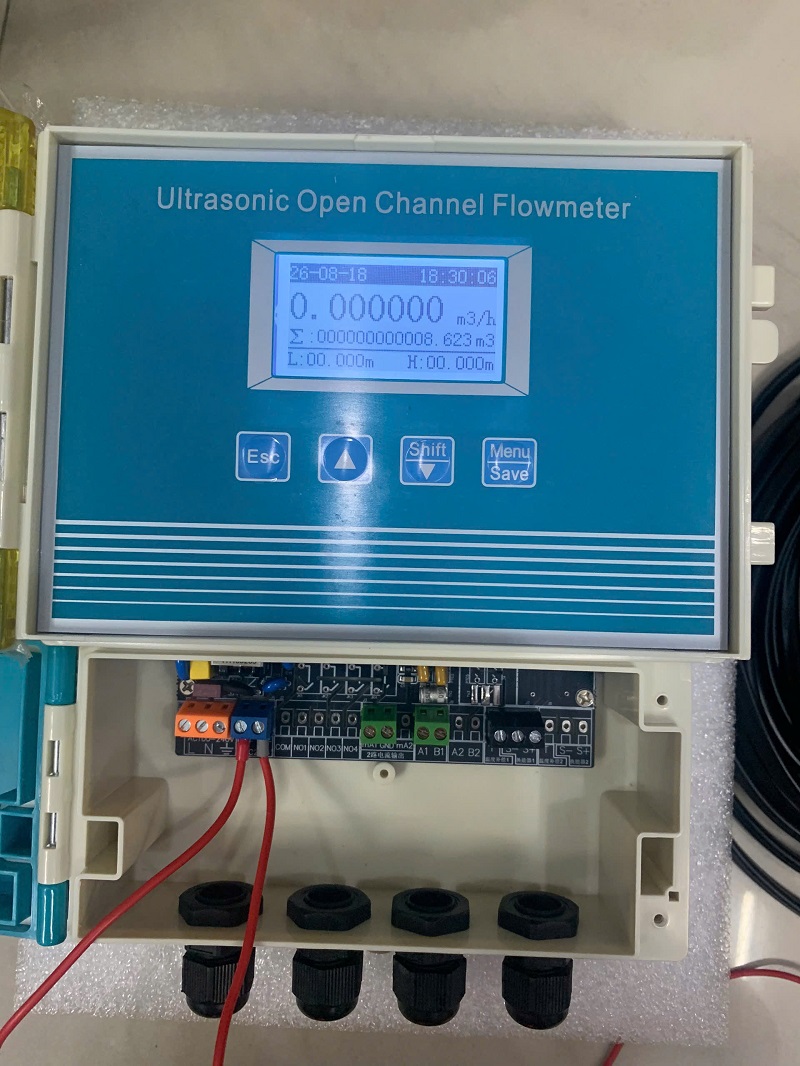

2. Bộ hiển thị và xử lý
Bộ điều khiển tiếp nhận tín hiệu từ cảm biến, tính toán mực nước và lưu lượng, đồng thời hiển thị các thông số cần thiết.
Tùy model, thiết bị có thể hỗ trợ các chức năng như:
- Hiển thị lưu lượng tức thời.
- Tổng lưu lượng.
- Hiển thị mực nước.
- Cài đặt hình dạng và kích thước kênh.
- Cảnh báo mức cao/thấp.
- Lưu trữ dữ liệu đo.
- Truyền tín hiệu analog hoặc digital.

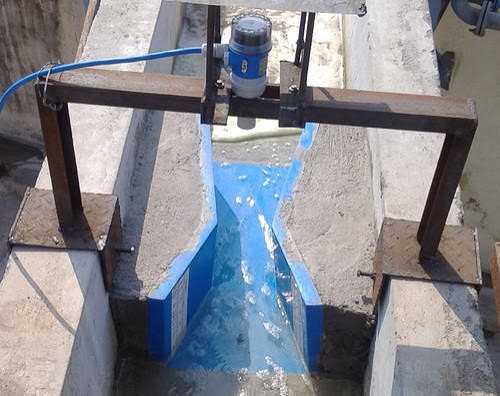

3. Kênh hoặc máng đo
Kênh/máng đo tạo ra mối quan hệ xác định giữa mực nước và lưu lượng. Đây là yếu tố quan trọng ảnh hưởng trực tiếp đến độ chính xác của hệ thống.
Ưu điểm của đồng hồ lưu lượng kênh hở siêu âm
1. Đo không tiếp xúc
Cảm biến được đặt phía trên dòng chảy nên không cần tiếp xúc trực tiếp với nước. Điều này giúp giảm nguy cơ ăn mòn hoặc hư hỏng cảm biến do hóa chất và chất rắn trong môi chất.
2. Phù hợp với nước thải
Thiết bị có thể được ứng dụng trong các dòng nước chứa bùn, cặn và tạp chất mà không cần đặt bộ phận chuyển động trực tiếp trong dòng chảy.
3. Không gây tổn thất áp suất
Do không cần lắp một bộ phận cản dòng như nhiều loại lưu lượng kế đường ống, hệ thống không tạo ra tổn thất áp suất đáng kể.
4. Dễ theo dõi và quản lý
Các thông số như lưu lượng tức thời, tổng lưu lượng và mực nước có thể được hiển thị trực tiếp hoặc truyền về hệ thống SCADA, PLC tùy cấu hình.
5. Bảo trì tương đối đơn giản
Cảm biến không tiếp xúc giúp giảm nhu cầu vệ sinh thường xuyên so với các loại cảm biến được đặt trực tiếp trong dòng chảy.
Ứng dụng của Ultrasonic Open Channel Flowmeter
Đồng hồ lưu lượng kênh hở được sử dụng trong nhiều lĩnh vực khác nhau.
1. Đo lưu lượng nước thải
Đây là một trong những ứng dụng phổ biến nhất. Thiết bị có thể được lắp tại đầu vào, đầu ra hoặc các công đoạn trung gian của hệ thống xử lý nước thải.
2. Nhà máy xử lý nước
Thiết bị giúp giám sát lưu lượng nước qua các mương dẫn, máng đo hoặc tuyến thoát nước.
3. Hệ thống thoát nước đô thị
Có thể sử dụng để theo dõi lưu lượng nước trong mương, cống hở và các công trình thoát nước phù hợp.
4. Ngành công nghiệp
Các nhà máy sản xuất thực phẩm, hóa chất, giấy, dệt nhuộm, xi măng và nhiều ngành công nghiệp khác có thể sử dụng thiết bị để quản lý dòng nước thải hoặc nước công nghệ.
5. Thủy lợi
Trong các hệ thống kênh dẫn và công trình thủy lợi, lưu lượng kế kênh hở hỗ trợ theo dõi và quản lý lượng nước chảy qua từng khu vực.
Đồng hồ lưu lượng kênh hở khác gì lưu lượng kế đường ống kín?
| Tiêu chí | Đồng hồ lưu lượng kênh hở | Lưu lượng kế đường ống kín |
|---|---|---|
| Môi trường đo | Kênh, mương, máng hở, đập tràn | Đường ống kín |
| Điều kiện dòng chảy | Chất lỏng chảy tự do, thường không có áp suất | Chất lỏng chảy đầy trong đường ống và có thể chịu áp suất |
| Nguyên lý đo phổ biến | Đo mực nước bằng siêu âm và tính lưu lượng theo đặc tính kênh/máng | Đo vận tốc hoặc lưu lượng trực tiếp bằng công nghệ điện từ, siêu âm, vortex… |
| Cảm biến | Thường lắp phía trên mặt chất lỏng, không tiếp xúc môi chất | Tùy công nghệ, có thể tiếp xúc hoặc không tiếp xúc với môi chất |
| Ứng dụng | Nước thải, mương thoát nước, kênh thủy lợi, máng Parshall | Cấp nước, hóa chất, thực phẩm, dầu khí và các hệ thống đường ống công nghiệp |
| Yêu cầu lắp đặt | Cần xác định chính xác hình dạng, kích thước kênh hoặc máng đo | Cần lựa chọn đường kính, vị trí lắp và điều kiện dòng chảy trong đường ống phù hợp |
| Tổn thất áp suất | Không đáng kể do đo tại kênh hở | Tùy loại lưu lượng kế và thiết kế hệ thống |
| Khả năng đo nước thải | Phù hợp với nước thải có cặn, bùn và tạp chất | Tùy công nghệ; một số loại cần điều kiện môi chất và đường ống phù hợp |
| Bảo trì | Tương đối đơn giản, chủ yếu kiểm tra cảm biến và khu vực đo | Phụ thuộc vào công nghệ; một số thiết bị cần kiểm tra phần tiếp xúc với môi chất |
| Mục đích sử dụng | Giám sát lưu lượng dòng chảy tự do trong kênh/mương | Đo và kiểm soát lưu lượng trong hệ thống đường ống kín |
Các yếu tố cần quan tâm khi lựa chọn đồng hồ đo lưu lượng kênh hở
Để lựa chọn thiết bị phù hợp, không nên chỉ dựa vào dải đo. Một số thông số quan trọng cần xem xét gồm:
1. Dải lưu lượng
Cần xác định lưu lượng nhỏ nhất, trung bình và lớn nhất của hệ thống để lựa chọn thiết bị có dải đo phù hợp.
2. Chiều cao mực nước
Khoảng cách từ vị trí lắp cảm biến đến mực chất lỏng và chiều cao mực nước tối đa cần được xác định trước.
3. Hình dạng kênh hoặc máng
Cần cung cấp thông tin về kích thước và hình dạng của kênh, máng Parshall, đập tràn hoặc cấu trúc đo đang sử dụng.
4. Đặc tính môi chất
Đối với nước thải, cần lưu ý lượng bùn, bọt, cặn, hơi nước hoặc các yếu tố có thể ảnh hưởng đến khả năng phản xạ của sóng siêu âm.
5. Điều kiện môi trường
Nhiệt độ, độ ẩm, bụi, mưa, ánh nắng trực tiếp và nguy cơ ngập nước tại vị trí lắp đặt đều cần được xem xét.
6. Tín hiệu đầu ra
Tùy nhu cầu quản lý, có thể lựa chọn thiết bị hỗ trợ 4–20 mA, relay, RS485/Modbus hoặc các phương thức truyền thông khác.
Hướng dẫn lắp đặt đồng hồ lưu lượng kênh hở
Vị trí lắp đặt ảnh hưởng đáng kể đến độ chính xác của phép đo. Một số nguyên tắc cơ bản gồm:
- Lắp cảm biến ở vị trí có thể quan sát ổn định bề mặt dòng chảy.
- Tránh khu vực có dòng chảy xoáy mạnh hoặc có nhiều bọt.
- Đảm bảo cảm biến hướng vuông góc phù hợp với bề mặt chất lỏng.
- Hạn chế các vật cản nằm trong vùng phát sóng của cảm biến.
- Lắp đặt đúng khoảng cách đo theo yêu cầu của nhà sản xuất.
- Kiểm tra và vệ sinh cảm biến định kỳ nếu môi trường có nhiều bụi hoặc hơi nước.
- Cấu hình đúng thông số hình học của kênh/máng trước khi đưa hệ thống vào vận hành.
Đối với các công trình yêu cầu độ chính xác cao, việc thiết kế kênh/máng đo và vị trí lắp cảm biến nên được thực hiện bởi đơn vị có chuyên môn.
Vì sao nên sử dụng công nghệ siêu âm cho đo lưu lượng kênh hở?
Trong môi trường nước thải và các dòng chất lỏng có nhiều tạp chất, việc hạn chế tiếp xúc trực tiếp giữa cảm biến và môi chất mang lại nhiều lợi ích.
Cảm biến siêu âm không cần tiếp xúc trực tiếp với dòng chảy, giúp giảm ảnh hưởng của ăn mòn và chất rắn. Đồng thời, hệ thống có thể cung cấp dữ liệu liên tục để phục vụ giám sát, kiểm soát quy trình và quản lý lượng nước.
Đây là lý do Ultrasonic Open Channel Flowmeter trở thành một giải pháp được sử dụng rộng rãi trong các hệ thống đo lưu lượng kênh hở hiện nay.
Những lưu ý để đo lưu lượng chính xác
Độ chính xác của hệ thống không chỉ phụ thuộc vào cảm biến. Cần đồng thời đảm bảo:
- Lựa chọn đúng dải đo.
- Kênh/máng đo có thiết kế phù hợp.
- Vị trí cảm biến được lắp đặt đúng kỹ thuật.
- Bề mặt dòng chảy không bị ảnh hưởng quá nhiều bởi bọt hoặc nhiễu.
- Cài đặt chính xác thông số hình học và đường đặc tính mức–lưu lượng.
- Kiểm tra, hiệu chuẩn và bảo trì định kỳ.
