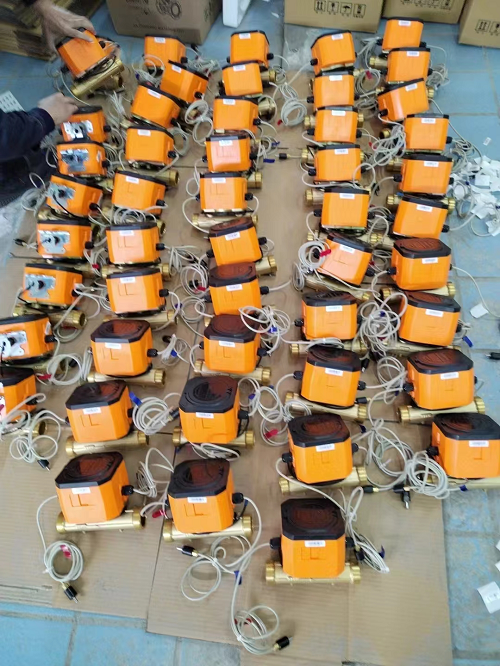

Đồng hồ đo nhiệt lượng BTU (Heat Meter/BTU Meter) là gì?
Đồng hồ đo nhiệt lượng BTU (Heat Meter/BTU Meter) là thiết bị chuyên dùng để đo lượng nhiệt năng tiêu thụ hoặc truyền tải trong các hệ thống nước nóng, nước lạnh và HVAC (Heating, Ventilation and Air Conditioning). Thiết bị được ứng dụng rộng rãi trong các tòa nhà, nhà máy, hệ thống điều hòa trung tâm, chiller, lò hơi và các hệ thống quản lý năng lượng.
Kết quả đo thường được hiển thị theo các đơn vị như: BTU, kWh, MWh, GJ (Gigajoule), kcal
Đây là thiết bị quan trọng trong việc quản lý tiêu thụ năng lượng, phân bổ chi phí và tối ưu hiệu suất vận hành của hệ thống HVAC.

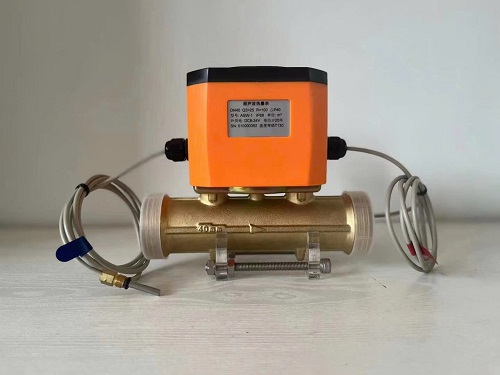

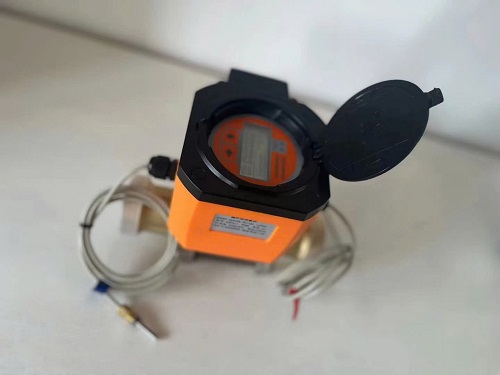

Cấu tạo của đồng hồ đo nhiệt lượng BTU
Một bộ Heat Meter hoàn chỉnh thường bao gồm ba thành phần chính:
- Cảm biến lưu lượng: Đo tốc độ và thể tích dòng chảy của chất lỏng (dùng dạng điện từ, siêu âm hoặc cơ học).
- Cặp cảm biến nhiệt độ: Thường là điện trở nhiệt RTD (Pt100 hoặc Pt1000) đặt ở đường cấp và đường hồi để đo chênh lệch nhiệt độ (Δ T).

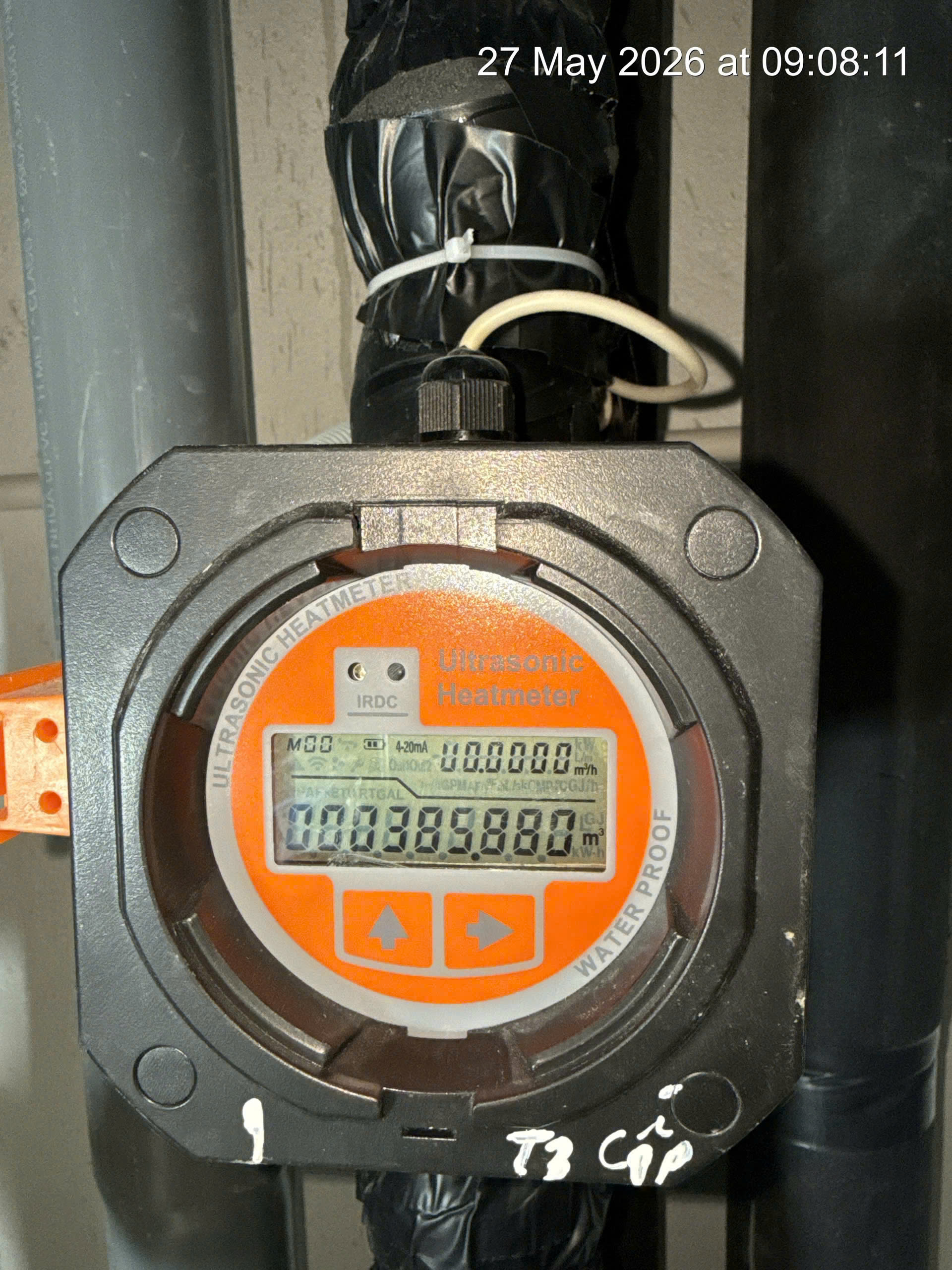

- Bộ vi xử lý (Calculator): Nhận tín hiệu từ cảm biến lưu lượng và nhiệt độ để tính ra tổng nhiệt lượng tiêu thụ và hiển thị qua màn hình LCD.
Nguyên lý hoạt động
- Thiết bị đo thể tích hoặc khối lượng nước chảy qua đường ống.
- Đồng thời đo nhiệt độ dòng nước đi vào và đi ra khỏi hệ thống trao đổi nhiệt.
- Áp dụng công thức tích phân theo thời gian dựa trên lưu lượng kết hợp với hiệu số nhiệt độ để cho ra giá trị năng lượng (đơn vị thường là kWh, MWh, GJ hoặc BTU).
Ứng dụng thực tế
- Hệ thống HVAC: Đo năng lượng tiêu thụ của hệ thống nước lạnh (chiller) hoặc sưởi ấm trong các tòa nhà thương mại, chung cư, trung tâm thương mại.
- Công nghiệp: Giám sát hiệu suất trao đổi nhiệt tại các nhà máy sản xuất, trạm năng lượng hoặc hệ thống hơi nước tuần hoàn.
- Thanh toán năng lượng: Dùng làm căn cứ đo đếm chi phí sử dụng năng lượng nhiệt chính xác cho từng hộ tiêu thụ hoặc khu vực riêng biệt.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Heat Meter / BTU Meter |
| Công nghệ đo | Siêu âm, điện từ hoặc cơ |
| Môi chất | Nước nóng, nước lạnh |
| Kích thước | DN15 – DN1000 |
| Áp suất làm việc | PN16, PN25 |
| Nhiệt độ môi chất | 0–180°C (tùy model) |
| Cảm biến nhiệt | Pt100 hoặc Pt1000 |
| Nguồn cấp | Pin hoặc 24 VDC / 230 VAC |
| Hiển thị | LCD |
| Tín hiệu đầu ra | Pulse, 4–20 mA, Modbus RTU, M-Bus, BACnet, Ethernet (tùy model) |
| Cấp bảo vệ | IP65, IP67 hoặc IP68 |
Ưu điểm của đồng hồ đo nhiệt lượng BTU
- Đo chính xác năng lượng tiêu thụ
- Giúp tính toán chi phí sử dụng nhiệt một cách minh bạch.
- Tiết kiệm chi phí vận hành
- Dữ liệu đo lường hỗ trợ tối ưu hóa hệ thống và giảm lãng phí năng lượng.
- Độ chính xác cao
- Dễ tích hợp, có thể kết nối với: PLC, BMS, SCADA, DCS
- Bảo trì thấp
- Không có hoặc có rất ít bộ phận chuyển động (đối với loại siêu âm và điện từ), giúp giảm hao mòn và kéo dài tuổi thọ.
Cách lựa chọn đồng hồ BTU phù hợp
Khi lựa chọn thiết bị, cần xác định:
- Kích thước đường ống (DN).
- Loại môi chất (nước nóng hoặc nước lạnh).
- Dải lưu lượng.
- Nhiệt độ làm việc.
- Áp suất hệ thống.
- Yêu cầu về giao thức truyền thông.
- Cấp chính xác theo tiêu chuẩn.
Việc lựa chọn đúng sẽ giúp đảm bảo độ chính xác và tối ưu chi phí đầu tư.
Bảo trì và sử dụng
Để thiết bị hoạt động ổn định:
- Lắp đặt đúng hướng dòng chảy.
- Đặt cảm biến nhiệt đúng vị trí đường cấp và đường hồi.
- Kiểm tra định kỳ các kết nối điện và tín hiệu.
- Vệ sinh cảm biến lưu lượng nếu môi chất có cặn.
- Hiệu chuẩn theo quy định của nhà sản xuất hoặc yêu cầu kiểm định.
Đồng hồ đo nhiệt lượng BTU (Heat Meter/BTU Meter) là giải pháp quan trọng trong quản lý năng lượng cho các hệ thống HVAC, chiller và nước nóng. Nhờ khả năng đo chính xác lưu lượng và chênh lệch nhiệt độ, thiết bị giúp tính toán lượng nhiệt tiêu thụ một cách đáng tin cậy, hỗ trợ phân bổ chi phí công bằng và tối ưu hiệu quả vận hành.
Khi lựa chọn Heat Meter, cần xem xét kỹ các yếu tố như công nghệ đo, kích thước đường ống, dải lưu lượng, nhiệt độ, áp suất và khả năng tích hợp với hệ thống quản lý tòa nhà (BMS) hoặc SCADA để đáp ứng tốt yêu cầu của từng ứng dụng.
