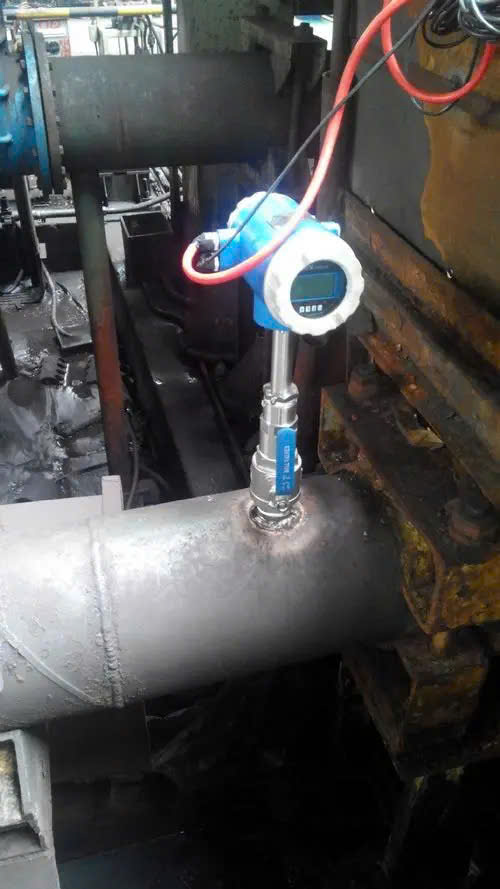

Đồng hồ lưu lượng điện từ dạng cắm là gì?
Đồng hồ lưu lượng điện từ dạng cắm (Insertion Electromagnetic Flowmeter) là thiết bị dùng để đo lưu lượng chất lỏng dẫn điện trong đường ống bằng nguyên lý cảm ứng điện từ. Khác với lưu lượng kế điện từ dạng mặt bích hoặc wafer, thiết bị dạng cắm được đưa trực tiếp vào đường ống thông qua một điểm lắp đặt trên thành ống.
Đồng hồ lưu lượng điện từ dạng cắm (Insertion Electromagnetic Flowmeter) là giải pháp đo lưu lượng hiệu quả cho các đường ống lớn sử dụng chất lỏng dẫn điện. Nhờ thiết kế dạng cắm, thiết bị có thể giúp giảm chi phí đầu tư và đơn giản hóa việc lắp đặt so với một số lưu lượng kế điện từ có kích thước tương đương toàn bộ đường ống.
Khi lựa chọn thiết bị, cần xem xét đồng thời đường kính đường ống, lưu lượng, độ dẫn điện, nhiệt độ, áp suất, vật liệu cảm biến và điều kiện lắp đặt. Việc lựa chọn đúng model và lắp đặt đúng kỹ thuật sẽ giúp hệ thống đo lưu lượng hoạt động ổn định, chính xác và lâu dài.
Nếu bạn đang tìm đồng hồ lưu lượng điện từ dạng cắm cho đường ống DN100, DN200, DN300, DN500 hoặc lớn hơn, nên cung cấp thông tin về đường kính ống, môi chất, lưu lượng min/max, nhiệt độ và áp suất để lựa chọn cấu hình phù hợp.
Thiết kế này giúp giảm kích thước và chi phí đầu tư đối với các đường ống có đường kính lớn, đồng thời phù hợp với những hệ thống cần giám sát lưu lượng nhưng không muốn tháo dỡ hoặc thay thế một đoạn đường ống hiện hữu.
Lưu lượng kế điện từ dạng cắm thường được ứng dụng trong hệ thống cấp nước, xử lý nước thải, nước làm mát, tưới tiêu, công nghiệp và các hệ thống phân phối nước.
Nguyên lý hoạt động của Insertion Electromagnetic Flowmeter
Insertion Electromagnetic Flowmeter hoạt động dựa trên định luật cảm ứng điện từ Faraday.
Khi chất lỏng dẫn điện chảy qua vùng từ trường được tạo ra bởi cảm biến, một điện áp cảm ứng sẽ xuất hiện. Điện áp này tỷ lệ với vận tốc dòng chảy.
Bộ chuyển đổi tín hiệu sẽ tiếp nhận tín hiệu điện áp từ các điện cực, sau đó xử lý để xác định vận tốc dòng chảy và tính toán lưu lượng.
Có thể mô tả nguyên lý theo chuỗi:
Dòng chất lỏng dẫn điện → Từ trường → Điện áp cảm ứng → Xác định vận tốc → Tính lưu lượng
Về cơ bản, lưu lượng thể tích được xác định dựa trên vận tốc dòng chảy và tiết diện của đường ống:
Q = v × A
Trong đó:
Q: lưu lượng thể tích.
v: vận tốc trung bình của dòng chảy.
A: diện tích tiết diện đường ống.
Do nguyên lý đo không phụ thuộc trực tiếp vào độ nhớt hoặc tỷ trọng của chất lỏng, thiết bị có thể hoạt động ổn định với nhiều loại chất lỏng dẫn điện khác nhau.
Cấu tạo của đồng hồ lưu lượng điện từ dạng cắm
Một hệ thống Insertion Electromagnetic Flowmeter thường gồm các bộ phận chính sau:
1. Cảm biến điện từ dạng cắm
Đây là bộ phận được đưa vào bên trong đường ống. Cảm biến thường bao gồm cuộn dây tạo từ trường và các điện cực thu tín hiệu.
Tùy thiết kế, cảm biến có thể được lắp cố định hoặc sử dụng cơ cấu cho phép tháo lắp, bảo trì thuận tiện.
2. Bộ chuyển đổi tín hiệu
Bộ chuyển đổi có nhiệm vụ xử lý tín hiệu điện áp từ cảm biến và chuyển đổi thành giá trị lưu lượng.
Thiết bị có thể hiển thị:
- Lưu lượng tức thời.
- Tổng lưu lượng.
- Vận tốc dòng chảy.
- Các cảnh báo liên quan đến quá trình đo.
3. Điểm kết nối trên đường ống
Để lắp cảm biến dạng cắm, đường ống cần được tạo một vị trí kết nối phù hợp, chẳng hạn như nozzle, fitting hoặc cơ cấu lắp chuyên dụng.
Đối với một số hệ thống, cơ cấu lắp có van cách ly có thể cho phép tháo cảm biến mà không cần xả toàn bộ môi chất trong đường ống.
Ưu điểm của đồng hồ lưu lượng điện từ dạng cắm
1. Tiết kiệm chi phí cho đường ống lớn
Một trong những ưu điểm nổi bật của lưu lượng kế dạng cắm là không cần sử dụng toàn bộ thân đồng hồ có đường kính tương đương đường ống.
Điều này đặc biệt có lợi với đường ống có kích thước lớn, nơi chi phí của lưu lượng kế dạng mặt bích có thể cao.

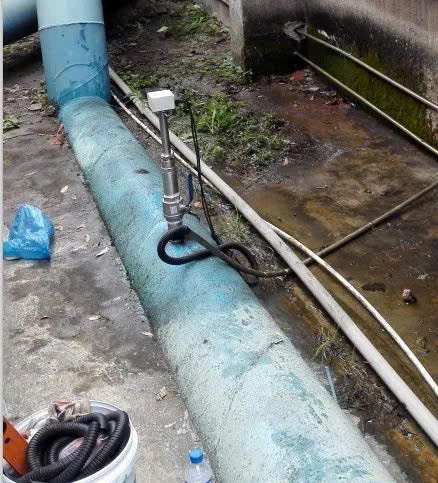

2. Lắp đặt trên đường ống hiện hữu
Thiết bị có thể được lắp vào đường ống đang sử dụng thông qua vị trí kết nối phù hợp, giúp giảm nhu cầu thay thế một đoạn đường ống.
Tuy nhiên, phương án lắp đặt cụ thể cần được thiết kế phù hợp với điều kiện vận hành và yêu cầu an toàn của hệ thống.
3. Không có bộ phận chuyển động
Công nghệ điện từ không sử dụng cánh quạt hoặc bộ phận cơ khí quay trong dòng chảy. Nhờ đó, thiết bị hạn chế hao mòn cơ học và giảm nhu cầu bảo trì do chuyển động cơ khí.
4. Không gây cản trở dòng chảy đáng kể
Phần cảm biến được đưa vào dòng chảy nhưng có thiết kế tương đối nhỏ so với tiết diện đường ống, giúp hạn chế ảnh hưởng đến dòng chảy.
5. Phù hợp với đường ống lớn
Insertion Electromagnetic Flowmeter là lựa chọn đáng cân nhắc cho các hệ thống đường ống có đường kính lớn trong nhà máy, hệ thống cấp nước, xử lý nước thải và thủy lợi.
Đồng hồ lưu lượng điện từ dạng cắm đo được môi chất nào?
Lưu lượng kế điện từ dạng cắm phù hợp với chất lỏng có độ dẫn điện đáp ứng yêu cầu của thiết bị.
Một số môi chất thường gặp gồm:
- Nước sạch.
- Nước cấp.
- Nước làm mát.
- Nước thải.
- Nước sông, nước hồ.
- Nước có chứa khoáng chất.
- Một số loại dung dịch hóa chất dẫn điện.
- Chất lỏng trong các quy trình công nghiệp.
Ngược lại, thiết bị điện từ thông thường không phù hợp với các chất lỏng có độ dẫn điện quá thấp, chẳng hạn một số loại dầu, nhiên liệu hoặc dung môi không dẫn điện.
Vì vậy, trước khi lựa chọn thiết bị cần kiểm tra độ dẫn điện tối thiểu theo thông số kỹ thuật của từng model.
Ứng dụng của Insertion Electromagnetic Flowmeter
1. Hệ thống cấp nước
Thiết bị được sử dụng để giám sát lưu lượng trên các tuyến ống cấp nước có đường kính lớn, trạm bơm và mạng lưới phân phối.
2. Hệ thống xử lý nước thải
Lưu lượng kế điện từ dạng cắm phù hợp với nhiều ứng dụng đo nước thải do không sử dụng bộ phận chuyển động trong dòng chảy.
3. Hệ thống nước làm mát
Trong các nhà máy công nghiệp, thiết bị có thể được sử dụng để theo dõi lượng nước tuần hoàn hoặc nước làm mát qua các tuyến ống lớn.
4. Ngành thủy lợi
Insertion Electromagnetic Flowmeter có thể được sử dụng để giám sát lưu lượng nước trong các đường ống cấp nước tưới và hệ thống phân phối nước.
5. Nhà máy công nghiệp
Thiết bị được ứng dụng để đo các dòng chất lỏng dẫn điện trong ngành thực phẩm, hóa chất, giấy, dệt nhuộm, sản xuất và nhiều lĩnh vực khác.
Đồng hồ điện từ dạng cắm khác gì đồng hồ điện từ dạng mặt bích?
| Tiêu chí | Đồng hồ điện từ dạng cắm (Insertion) | Đồng hồ điện từ dạng mặt bích (Flanged) |
|---|---|---|
| Phương pháp lắp đặt | Cảm biến được cắm trực tiếp vào thành đường ống thông qua điểm kết nối | Thiết bị được lắp nối tiếp trên đường ống bằng hai mặt bích |
| Thiết kế | Cảm biến nhỏ gọn, không cần thân đồng hồ có đường kính bằng đường ống | Thân đồng hồ có kích thước tương ứng với đường kính đường ống |
| Đường ống phù hợp | Đặc biệt phù hợp với đường ống có đường kính lớn | Phù hợp với nhiều kích thước đường ống, từ nhỏ đến lớn |
| Chi phí đầu tư | Thường tiết kiệm hơn khi sử dụng cho đường ống lớn | Chi phí có thể cao hơn, đặc biệt với đường kính lớn |
| Thi công | Cần tạo lỗ và điểm kết nối trên đường ống để lắp cảm biến | Cần bố trí mặt bích và lắp thiết bị vào giữa đường ống |
| Thay đổi đường ống hiện hữu | Có thể hạn chế việc tháo dỡ hoặc thay thế đường ống | Thường cần can thiệp vào tuyến ống để đưa đồng hồ vào hệ thống |
| Độ sâu cảm biến | Cảm biến tiếp xúc với dòng chảy tại một vị trí trong tiết diện ống | Vùng đo nằm trong toàn bộ tiết diện thân đồng hồ |
| Độ chính xác | Phụ thuộc nhiều vào vị trí lắp và điều kiện dòng chảy | Thường ổn định hơn khi lắp đặt đúng tiêu chuẩn |
| Không gian lắp đặt | Gọn, phù hợp khi không gian hạn chế | Cần không gian cho thân đồng hồ và các mặt bích |
| Bảo trì | Có thể thuận tiện nếu trang bị cơ cấu tháo lắp và van cách ly | Tháo lắp thường cần tiếp cận các mặt bích của đường ống |
| Ứng dụng phổ biến | Cấp nước, nước thải, thủy lợi, nước làm mát, đường ống lớn | Cấp nước, nước thải, hóa chất và các hệ thống công nghiệp |
| Lựa chọn phù hợp | Khi cần đo lưu lượng trên đường ống lớn với giải pháp gọn và tiết kiệm | Khi cần giải pháp đo lưu lượng hoàn chỉnh với yêu cầu độ chính xác cao và điều kiện lắp đặt phù hợp |
Các yếu tố cần quan tâm khi lựa chọn Insertion Electromagnetic Flowmeter
1. Đường kính đường ống
Đường kính ngoài hoặc đường kính danh nghĩa của đường ống là thông số quan trọng để xác định loại cảm biến và vị trí lắp đặt.
2. Dải lưu lượng
Nên xác định lưu lượng tối thiểu, lưu lượng trung bình và lưu lượng tối đa của hệ thống để lựa chọn thiết bị có phạm vi đo phù hợp.
3. Độ dẫn điện của môi chất
Đây là điều kiện quan trọng đối với lưu lượng kế điện từ. Môi chất cần có độ dẫn điện phù hợp với yêu cầu của cảm biến.
4. Vật liệu cảm biến
Cần lựa chọn vật liệu điện cực và các bộ phận tiếp xúc môi chất phù hợp với tính chất hóa học của chất lỏng.
5. Nhiệt độ và áp suất
Cần kiểm tra nhiệt độ, áp suất vận hành cũng như điều kiện tối đa của đường ống để đảm bảo thiết bị hoạt động an toàn.
6. Tín hiệu đầu ra
Tùy nhu cầu điều khiển và giám sát, thiết bị có thể cần các tín hiệu như 4–20 mA, pulse, relay, RS485/Modbus hoặc các giao thức truyền thông khác.
Hướng dẫn lắp đặt đồng hồ lưu lượng điện từ dạng cắm
Vị trí lắp đặt ảnh hưởng trực tiếp đến chất lượng phép đo. Một số nguyên tắc cần lưu ý:
1. Lựa chọn đoạn ống phù hợp
Nên ưu tiên đoạn ống có dòng chảy ổn định, hạn chế xoáy và nhiễu dòng.
2. Đảm bảo đường ống luôn đầy
Lưu lượng kế điện từ cần điều kiện dòng chảy phù hợp để đảm bảo phép đo chính xác. Không nên lắp tại vị trí có nguy cơ đường ống bị rỗng hoặc dòng chảy không ổn định.
3. Định hướng cảm biến chính xác
Cảm biến cần được lắp đúng hướng và đúng độ sâu theo hướng dẫn của nhà sản xuất.
4. Tránh vị trí gần nguồn gây nhiễu
Nên hạn chế lắp cảm biến quá gần van, co, bơm hoặc các thiết bị có thể tạo ra dòng chảy xoáy mạnh nếu điều kiện đường ống không đáp ứng yêu cầu kỹ thuật.
5. Kiểm tra khả năng cách ly
Đối với hệ thống yêu cầu bảo trì khi đường ống vẫn đang vận hành, có thể cân nhắc cơ cấu lắp đặt có van cách ly và cơ chế tháo cảm biến phù hợp.
Việc lắp đặt trên đường ống chịu áp lực cần được thực hiện bởi kỹ thuật viên có chuyên môn và tuân thủ các yêu cầu an toàn của hệ thống.
Lưu lượng kế điện từ dạng cắm có chính xác không?
Độ chính xác của Insertion Electromagnetic Flowmeter phụ thuộc vào nhiều yếu tố như thiết kế cảm biến, điều kiện dòng chảy, đường kính đường ống, vị trí lắp đặt, độ dẫn điện của môi chất và phương pháp hiệu chuẩn.
Do cảm biến dạng cắm đo tại một vùng của tiết diện dòng chảy nên việc xác định đúng vận tốc đại diện cho dòng chảy là yếu tố quan trọng.
Đối với các hệ thống yêu cầu độ chính xác cao, cần lựa chọn model phù hợp với đường kính và điều kiện vận hành, đồng thời tuân thủ hướng dẫn lắp đặt của nhà sản xuất.
Bảo trì đồng hồ lưu lượng điện từ dạng cắm
So với các lưu lượng kế có bộ phận chuyển động, thiết bị điện từ dạng cắm thường có yêu cầu bảo trì tương đối thấp.
Tuy nhiên, nên kiểm tra định kỳ:
- Tình trạng cảm biến và điện cực.
- Cáp tín hiệu và các đầu kết nối.
- Tình trạng điểm lắp đặt trên đường ống.
- Khả năng bám cặn trên phần cảm biến.
- Tín hiệu đầu ra.
- Giá trị lưu lượng hiển thị.
- Tình trạng tiếp địa và nguồn cấp.
- Độ chính xác thông qua quá trình kiểm tra hoặc hiệu chuẩn theo yêu cầu.
Nếu môi chất có nhiều cặn hoặc chất rắn, cần xây dựng lịch kiểm tra phù hợp với điều kiện thực tế.
Những lưu ý khi sử dụng Insertion Electromagnetic Flowmeter
Để thiết bị hoạt động ổn định, cần lưu ý:
- Môi chất phải có độ dẫn điện phù hợp.
- Đường ống cần đảm bảo điều kiện dòng chảy phù hợp và hạn chế hiện tượng đường ống không đầy.
- Cảm biến phải được lắp đúng vị trí, đúng hướng và đúng độ sâu.
- Cần lựa chọn vật liệu cảm biến phù hợp với tính chất hóa học của môi chất.
- Đối với đường ống lớn hoặc hệ thống có áp suất cao, cần đặc biệt chú ý đến phương án lắp đặt và an toàn thi công.
Thứ sáu, nên kiểm tra và hiệu chuẩn định kỳ nếu hệ thống yêu cầu độ chính xác cao hoặc sử dụng số liệu đo cho mục đích quản lý, thanh toán.
Khi nào nên chọn đồng hồ lưu lượng điện từ dạng cắm?
Insertion Electromagnetic Flowmeter là lựa chọn phù hợp khi doanh nghiệp cần đo lưu lượng chất lỏng dẫn điện trên đường ống có đường kính lớn, đặc biệt trong những trường hợp muốn giảm chi phí thiết bị và hạn chế việc thay đổi kết cấu đường ống hiện hữu.
Thiết bị đặc biệt đáng cân nhắc cho các ứng dụng:
- Đường ống cấp nước có đường kính lớn.
- Hệ thống nước thải.
- Trạm bơm.
- Hệ thống nước làm mát.
- Đường ống thủy lợi.
- Hệ thống phân phối nước trong nhà máy.
- Các ứng dụng công nghiệp sử dụng chất lỏng dẫn điện.
