Cảm biến mức radar dẫn sóng tiếp xúc (Đo mức nước, mức dầu, hóa chất)

Cảm biến mức radar dẫn sóng tiếp xúc là gì?

Cảm biến mức radar dẫn sóng tiếp xúc (Guided Wave Radar – GWR) là thiết bị đo mức chất lỏng hoặc chất rắn sử dụng sóng điện từ truyền dọc theo một que dò hoặc cáp dò đặt trực tiếp trong bồn chứa.

Khác với radar đo mức không tiếp xúc, cảm biến radar dẫn sóng có phần đầu dò tiếp xúc với môi chất. Sóng radar được truyền dọc theo đầu dò xuống bề mặt vật liệu và tín hiệu phản xạ được đưa trở lại cảm biến.

Dựa trên thời gian truyền và phản xạ của tín hiệu, bộ xử lý xác định khoảng cách đến bề mặt môi chất và tính toán mức vật liệu trong bồn.

Công nghệ này được sử dụng rộng rãi để đo mức nước, mức dầu, hóa chất, dung môi, chất lỏng có độ nhớt và nhiều loại vật liệu dạng rắn.

Nguyên lý hoạt động của Guided Wave Radar

Cảm biến mức radar dẫn sóng hoạt động dựa trên nguyên lý Time Domain Reflectometry (TDR).

Quá trình đo có thể hiểu đơn giản như sau:

Bộ phát tạo ra một xung điện từ tần số cao.
Xung được truyền dọc theo que dò hoặc cáp dò.
Khi gặp bề mặt môi chất có sự thay đổi về hằng số điện môi, một phần năng lượng được phản xạ trở lại.
Cảm biến xác định thời gian từ lúc phát xung đến khi nhận tín hiệu phản xạ.
Bộ xử lý tính toán khoảng cách từ cảm biến đến bề mặt môi chất.
Từ khoảng cách đo được và chiều cao bồn, thiết bị xác định mức chất lỏng hoặc vật liệu.

Có thể mô tả:

Phát xung radar → Truyền theo que/cáp dò → Phản xạ tại bề mặt môi chất → Nhận tín hiệu → Tính khoảng cách → Xác định mức

Công nghệ này cho phép đo liên tục mà không cần sử dụng phao hoặc các bộ phận cơ khí chuyển động.

Cấu tạo của cảm biến mức radar dẫn sóng

Một cảm biến Guided Wave Radar thông thường gồm các bộ phận chính:

1. Bộ điện tử

Bộ điện tử chứa mạch phát, thu và xử lý tín hiệu radar. Đây là bộ phận thực hiện việc phân tích tín hiệu phản xạ để xác định mức.

2. Que dò hoặc cáp dò

Đầu dò là thành phần đặc trưng của radar dẫn sóng. Tùy ứng dụng, có thể sử dụng:

Que đơn: phù hợp với nhiều ứng dụng chất lỏng.
Que đôi: sử dụng trong một số điều kiện đo cụ thể.
Cáp dò: phù hợp với bồn cao hoặc cần chiều dài đo lớn.

Việc lựa chọn loại đầu dò phụ thuộc vào chiều cao bồn, môi chất, nhiệt độ, áp suất và điều kiện lắp đặt.

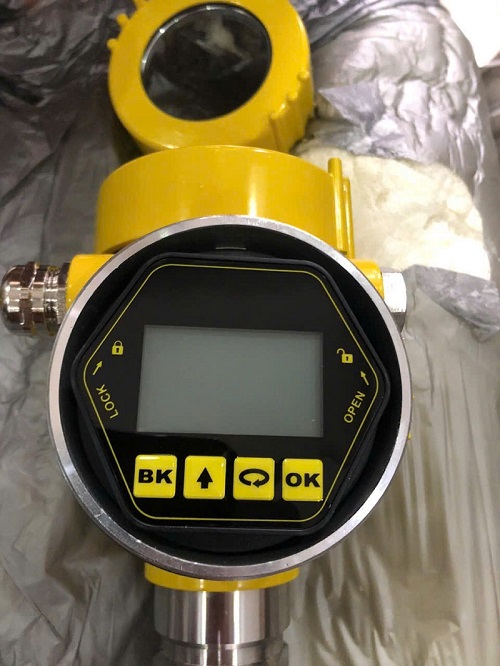

*Cấu tạo của cảm biến mức radar dẫn sóng*

3. Kết nối công nghệ

Cảm biến có thể sử dụng nhiều kiểu kết nối như ren hoặc mặt bích tùy thiết kế và yêu cầu của hệ thống.

4. Vỏ bảo vệ

Vỏ chứa bộ điện tử và các kết nối, đồng thời bảo vệ thiết bị trước điều kiện môi trường bên ngoài.

Ưu điểm của cảm biến mức radar dẫn sóng

Đo mức liên tục

Thiết bị có khả năng đo mức liên tục và cung cấp tín hiệu theo thời gian thực cho hệ thống điều khiển.

Độ tin cậy cao

Do sử dụng nguyên lý radar, phép đo ít phụ thuộc vào các yếu tố như nhiệt độ, áp suất hoặc điều kiện môi trường bên ngoài so với một số công nghệ đo mức khác.

Phù hợp với nhiều loại môi chất

Guided Wave Radar có thể sử dụng cho nhiều ứng dụng như:

Nước.
Dầu.
Dầu diesel.
Hóa chất.
Dung môi.
Dung dịch có tính ăn mòn phù hợp với vật liệu đầu dò.
Một số loại bột và hạt rắn.

Hoạt động tốt trong bồn có không gian hạn chế

Do tín hiệu radar được dẫn dọc theo đầu dò, thiết bị có thể phù hợp với những bồn có nhiều vật cản hoặc không gian bên trong phức tạp hơn so với một số phương pháp đo radar không tiếp xúc.

Không có bộ phận chuyển động

Cảm biến không sử dụng phao, bánh xe hoặc cơ cấu cơ khí chuyển động nên giảm nguy cơ hao mòn cơ học.

Có thể đo trong điều kiện khó

Radar dẫn sóng có thể được cân nhắc cho các ứng dụng có hơi, bụi, bọt hoặc điều kiện bề mặt không lý tưởng. Tuy nhiên, khả năng đo thực tế phụ thuộc vào loại môi chất và cấu hình đầu dò.

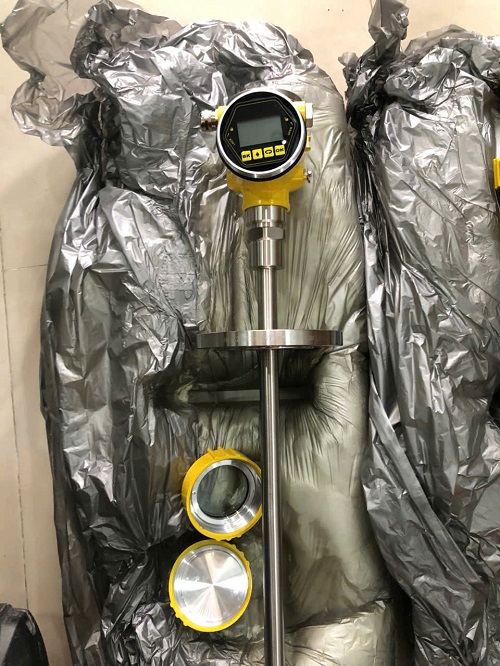

*Ưu điểm của cảm biến mức radar dẫn sóng*

Ứng dụng đo mức nước

Cảm biến mức radar dẫn sóng được sử dụng trong nhiều hệ thống chứa và xử lý nước.

Một số ứng dụng phổ biến gồm:

Bồn chứa nước sạch.
Bể chứa nước công nghiệp.
Bể xử lý nước thải.
Bồn cấp nước.
Bể trung gian.
Hệ thống xử lý nước.
Bồn chứa nước làm mát.

Đối với nước có hằng số điện môi tương đối cao, tín hiệu phản xạ thường thuận lợi cho việc phát hiện bề mặt.

Ứng dụng đo mức dầu

Cảm biến radar dẫn sóng đo mức dầu được sử dụng trong bồn chứa dầu và nhiều loại chất lỏng hydrocarbon phù hợp.

Ví dụ:

Dầu diesel.
Dầu DO.
Dầu FO.
Dầu nhờn.
Dầu thủy lực.
Một số loại nhiên liệu và hydrocarbon.

Với các loại dầu có hằng số điện môi thấp, việc lựa chọn đúng loại đầu dò và cấu hình thiết bị là rất quan trọng để đảm bảo tín hiệu phản xạ đủ mạnh.

Ứng dụng đo mức hóa chất

Guided Wave Radar có thể được sử dụng để đo mức một số loại hóa chất trong bồn chứa.

Khi lựa chọn thiết bị cho hóa chất ăn mòn, cần đặc biệt chú ý đến:

Vật liệu que/cáp dò.
Vật liệu gioăng.
Vật liệu kết nối.
Nhiệt độ.
Áp suất.
Tính tương thích hóa học.

Không nên lựa chọn cảm biến chỉ dựa vào tên hóa chất mà cần đối chiếu điều kiện vận hành thực tế với thông số kỹ thuật của nhà sản xuất.

Radar dẫn sóng có đo được chất rắn không?

Có. Ngoài chất lỏng, một số cấu hình Guided Wave Radar có thể được sử dụng để đo mức vật liệu dạng rắn như bột hoặc hạt.

Tuy nhiên, ứng dụng chất rắn cần xem xét kỹ hơn về:

Đặc tính vật liệu.
Hằng số điện môi.
Góc tạo đống vật liệu.
Bụi.
Lực kéo tác động lên cáp dò.
Khả năng bám vật liệu trên đầu dò.

Đối với silo cao hoặc vật liệu rắn có đặc tính đặc biệt, cần lựa chọn loại đầu dò và phương án lắp đặt phù hợp.

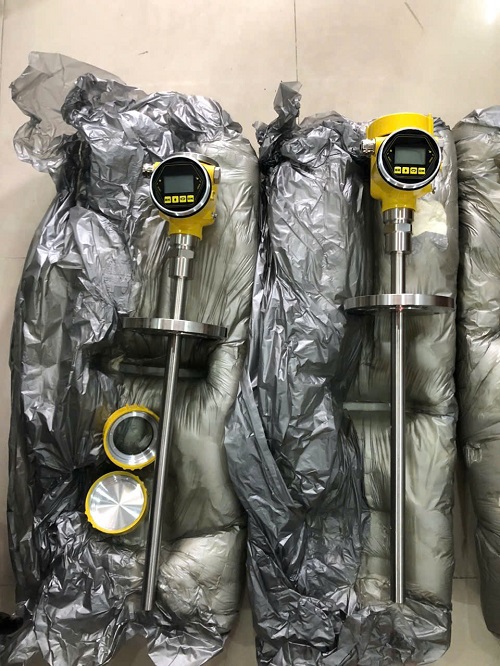

*Radar dẫn sóng có đo được chất rắn không?*

Cảm biến radar dẫn sóng khác gì radar không tiếp xúc?

Tiêu chí	Radar dẫn sóng tiếp xúc	Radar không tiếp xúc
Tên tiếng Anh	Guided Wave Radar (GWR)	Non-Contact Radar
Tiếp xúc môi chất	Có, thông qua que hoặc cáp dò	Không
Đường truyền tín hiệu	Sóng radar truyền dọc theo đầu dò	Sóng truyền trực tiếp trong không gian
Ảnh hưởng của vật cản	Có thể giảm ảnh hưởng trong một số cấu hình nhờ sóng được dẫn theo đầu dò	Cần chú ý vật cản trong vùng phát sóng
Bọt và hơi	Có thể hoạt động trong nhiều ứng dụng có bọt/hơi, tùy điều kiện	Khả năng đo phụ thuộc vào đặc tính bề mặt và điều kiện bồn
Bồn nhỏ/hẹp	Có thể phù hợp	Cần xem xét vùng chết và điều kiện lắp đặt
Bảo trì	Cần lưu ý hiện tượng bám vật liệu trên đầu dò	Không có đầu dò tiếp xúc với môi chất
Ứng dụng	Chất lỏng, một số chất rắn	Chất lỏng và chất rắn tùy model
Điểm cần lưu ý	Đầu dò phải phù hợp với môi chất và điều kiện cơ khí	Cần đảm bảo đường truyền radar phù hợp

Cảm biến radar dẫn sóng khác cảm biến siêu âm như thế nào?

Radar dẫn sóng và cảm biến siêu âm đều có thể sử dụng để đo mức, nhưng nguyên lý hoạt động khác nhau.

Cảm biến siêu âm sử dụng sóng âm truyền trong không khí và đo thời gian phản hồi từ bề mặt môi chất.

Trong khi đó, radar dẫn sóng sử dụng sóng điện từ và truyền tín hiệu dọc theo que hoặc cáp dò.

Radar dẫn sóng thường là lựa chọn đáng cân nhắc khi môi trường có điều kiện đo phức tạp hoặc cần một đầu dò dẫn sóng trực tiếp đến vùng đo.

Các yếu tố cần quan tâm khi lựa chọn cảm biến mức radar dẫn sóng

1. Loại môi chất

Cần xác định chính xác môi chất là nước, dầu, hóa chất, dung môi hay chất rắn.

2. Chiều cao bồn

Chiều cao bồn quyết định chiều dài đầu dò cần sử dụng.

3. Hằng số điện môi

Đặc tính điện môi của môi chất ảnh hưởng đến cường độ tín hiệu phản xạ và khả năng phát hiện bề mặt.

4. Nhiệt độ và áp suất

Cần lựa chọn thiết bị có giới hạn nhiệt độ và áp suất phù hợp với điều kiện vận hành.

5. Vật liệu đầu dò

Đối với hóa chất hoặc môi chất có tính ăn mòn, vật liệu đầu dò phải có khả năng tương thích phù hợp.

6. Loại đầu dò

Tùy ứng dụng có thể lựa chọn que cứng, que mềm hoặc cáp dò.

7. Chiều dài đầu dò

Chiều dài đầu dò phải phù hợp với khoảng cách đo thực tế và cấu trúc bồn.

8. Kết nối và tín hiệu đầu ra

Các lựa chọn phổ biến gồm kết nối ren, mặt bích và tín hiệu 4–20 mA, HART, Modbus hoặc các phương thức truyền thông tùy model.

Hướng dẫn lắp đặt cảm biến mức radar dẫn sóng

Vị trí lắp đặt ảnh hưởng trực tiếp đến độ ổn định của phép đo.

Một số nguyên tắc cơ bản:

Lắp cảm biến theo phương phù hợp với chiều cao bồn.
Đầu dò cần có đủ không gian để hoạt động và tránh các vật cản không cần thiết.
Hạn chế vị trí có dòng nạp trực tiếp tác động mạnh vào đầu dò.
Tránh để đầu dò tiếp xúc không phù hợp với các bộ phận bên trong bồn.
Đối với đầu dò cáp, cần đảm bảo điều kiện cơ khí phù hợp và tránh lực kéo quá mức.
Kiểm tra khả năng tương thích của vật liệu đầu dò với môi chất.
Cài đặt chính xác chiều dài đầu dò và các thông số bồn trong bộ điều khiển.

Trong các bồn có cánh khuấy, đường ống bên trong hoặc kết cấu phức tạp, cần khảo sát vị trí lắp đặt trước khi lựa chọn thiết bị.

Những lưu ý khi sử dụng

Để cảm biến hoạt động ổn định và duy trì độ chính xác, nên lưu ý:

Một là, lựa chọn loại đầu dò phù hợp với môi chất.

Hai là, kiểm tra khả năng chịu nhiệt độ và áp suất của cảm biến.

Ba là, đối với hóa chất ăn mòn, cần lựa chọn vật liệu đầu dò và gioăng phù hợp.

Bốn là, hạn chế hiện tượng vật liệu bám quá nhiều lên đầu dò.

Năm là, kiểm tra định kỳ tình trạng cơ khí của đầu dò, đặc biệt với đầu dò cáp.

Sáu là, cấu hình đúng các thông số đo, điểm 0, điểm đầy và chiều dài đầu dò.

Cảm biến radar dẫn sóng có phù hợp để đo mức nước và dầu không?

Có. Cảm biến radar dẫn sóng có thể được sử dụng để đo mức nước, dầu và nhiều loại chất lỏng khác, miễn là thiết bị được lựa chọn đúng theo đặc tính môi chất và điều kiện vận hành.

Đối với nước, tín hiệu phản xạ thường thuận lợi do đặc tính điện môi của nước.

Đối với dầu và các chất lỏng có hằng số điện môi thấp hơn, cần kiểm tra khả năng đo của từng model và lựa chọn cấu hình đầu dò phù hợp.

Kết luận

Cảm biến mức radar dẫn sóng tiếp xúc (Guided Wave Radar – GWR) là giải pháp đo mức liên tục sử dụng sóng điện từ truyền dọc theo que hoặc cáp dò. Thiết bị có thể ứng dụng để đo mức nước, mức dầu, hóa chất và một số loại chất rắn, tùy theo cấu hình.

Ưu điểm nổi bật của công nghệ này là khả năng đo ổn định, không có bộ phận chuyển động và có thể phù hợp với nhiều bồn chứa có điều kiện đo tương đối phức tạp.

Khi lựa chọn cảm biến, cần quan tâm đến môi chất, chiều cao bồn, hằng số điện môi, nhiệt độ, áp suất, loại và chiều dài đầu dò, vật liệu tiếp xúc cũng như yêu cầu tín hiệu đầu ra.

Việc lựa chọn đúng model và lắp đặt đúng kỹ thuật sẽ giúp hệ thống đo mức nước, đo mức dầu và đo mức hóa chất hoạt động ổn định, chính xác và lâu dài.
