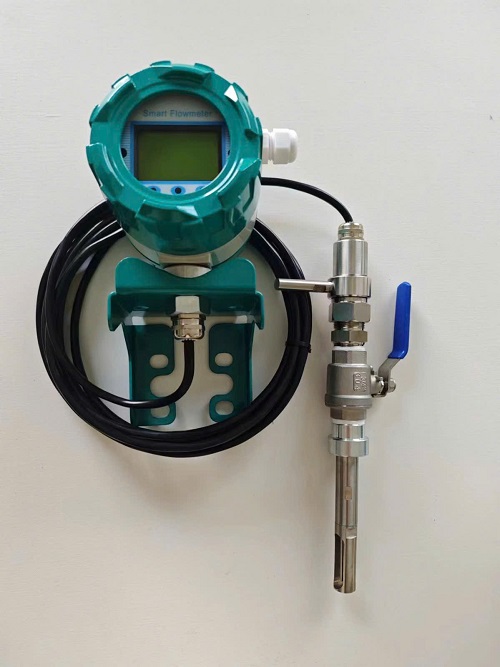

Đồng hồ đo lưu lượng khí (Thermal Gas Mass Flowmeter)

Đồng hồ đo lưu lượng khí là gì?

Đồng hồ đo lưu lượng khí (Thermal Gas Mass Flowmeter) là thiết bị chuyên dùng để đo lưu lượng khối lượng của các loại khí dựa trên nguyên lý truyền nhiệt.

Khác với một số loại lưu lượng kế khí đo vận tốc hoặc lưu lượng thể tích, lưu lượng kế nhiệt có khả năng xác định trực tiếp lưu lượng khối lượng, nhờ đó giảm sự phụ thuộc của kết quả đo vào các yếu tố như áp suất và nhiệt độ trong phạm vi điều kiện thiết kế của thiết bị.

Thermal Mass Flowmeter được sử dụng phổ biến trong các hệ thống khí nén, khí tự nhiên, biogas, khí đốt, oxy, nitơ, CO₂, khí công nghiệp và hệ thống giám sát năng lượng.

Nguyên lý hoạt động của Thermal Gas Mass Flowmeter

Đồng hồ đo lưu lượng khí nhiệt hoạt động dựa trên nguyên lý truyền nhiệt.

Trong cảm biến thường có một hoặc nhiều phần tử nhiệt. Một phần tử được gia nhiệt, trong khi phần tử khác dùng để cảm nhận sự thay đổi nhiệt độ.

Khi khí chảy qua cảm biến, dòng khí mang nhiệt ra khỏi phần tử được gia nhiệt. Lưu lượng khí càng lớn thì lượng nhiệt bị lấy đi càng nhiều.

Bộ điện tử đo sự thay đổi nhiệt này và chuyển đổi thành giá trị lưu lượng khối lượng.

Có thể mô tả đơn giản:

Gia nhiệt cảm biến → Khí đi qua mang nhiệt → Đo mức độ mất nhiệt → Xác định lưu lượng khối lượng

Do phép đo dựa trên đặc tính truyền nhiệt của dòng khí, việc lựa chọn đúng loại khí và cấu hình thiết bị là yếu tố quan trọng để đảm bảo độ chính xác.

Cấu tạo của đồng hồ đo lưu lượng khí Thermal Mass Flowmeter

Một thiết bị Thermal Gas Mass Flowmeter thường bao gồm các bộ phận chính:

1. Cảm biến nhiệt

Cảm biến được đặt trong dòng khí để tạo và đo sự thay đổi nhiệt. Đây là bộ phận trực tiếp thực hiện nguyên lý đo lưu lượng.

Tùy thiết kế, cảm biến có thể được tích hợp trong thân đồng hồ hoặc sử dụng dạng insertion để lắp trên đường ống có kích thước lớn.

2. Bộ chuyển đổi tín hiệu

Bộ chuyển đổi tiếp nhận tín hiệu từ cảm biến, xử lý dữ liệu và tính toán lưu lượng.

Thiết bị có thể hiển thị:

• Lưu lượng tức thời.
• Tổng lưu lượng.
• Nhiệt độ khí.
• Một số thông số chẩn đoán.
• Tình trạng hoạt động của thiết bị.

3. Đường ống và điểm lắp đặt

Tùy loại đồng hồ, thiết bị có thể được lắp trực tiếp trên đường ống hoặc sử dụng cảm biến dạng cắm.

Với đường ống lớn, dạng insertion thường được lựa chọn để giảm chi phí và đơn giản hóa việc lắp đặt.

Ưu điểm của đồng hồ đo lưu lượng khí nhiệt

Đo trực tiếp lưu lượng khối lượng

Đây là ưu điểm nổi bật của Thermal Mass Flowmeter. Thiết bị có thể cung cấp giá trị lưu lượng khối lượng mà không cần sử dụng các cảm biến áp suất và nhiệt độ bên ngoài để thực hiện phép bù trong nhiều ứng dụng thông thường.

Không có bộ phận chuyển động

Thiết bị không sử dụng cánh turbine hoặc các cơ cấu cơ khí quay trong dòng khí, giúp giảm hao mòn và nhu cầu bảo trì cơ khí.

Phù hợp với nhiều loại khí

Tùy cấu hình và hiệu chuẩn, Thermal Mass Flowmeter có thể sử dụng cho nhiều loại khí như:

• Khí nén.
• Nitơ (N₂).
• Oxy (O₂).
• CO₂.
• Biogas.
• Khí tự nhiên.
• Khí đốt.
• Khí công nghiệp.

Đo được lưu lượng thấp

Công nghệ nhiệt có thể phù hợp với các ứng dụng cần giám sát lưu lượng khí tương đối thấp, tùy model và điều kiện vận hành.

Hỗ trợ quản lý năng lượng

Trong hệ thống khí nén, thiết bị giúp doanh nghiệp theo dõi lượng khí tiêu thụ tại từng khu vực hoặc từng dây chuyền.

Dữ liệu này có thể hỗ trợ phát hiện mức tiêu thụ bất thường và tối ưu hóa hệ thống khí.

Ứng dụng của Thermal Gas Mass Flowmeter

1. Đo lưu lượng khí nén

Đây là một trong những ứng dụng phổ biến nhất.

Đồng hồ có thể được lắp trên đường ống khí nén để theo dõi:

• Lưu lượng khí tiêu thụ.
• Tổng lượng khí sử dụng.
• Mức tiêu thụ của từng dây chuyền.
• Hiệu quả vận hành hệ thống khí nén.

2. Đo khí tự nhiên

Thermal Mass Flowmeter có thể được sử dụng trong một số hệ thống đo khí tự nhiên khi model được thiết kế và hiệu chuẩn phù hợp với môi chất.

3. Đo biogas

Trong các hệ thống xử lý nước thải, hầm biogas hoặc nhà máy xử lý chất thải, thiết bị có thể được sử dụng để theo dõi lưu lượng khí sinh học.

Tuy nhiên, biogas có thành phần thay đổi và có thể chứa hơi ẩm, H₂S hoặc các tạp chất khác, vì vậy cần lựa chọn thiết bị phù hợp với thành phần khí thực tế.

4. Đo khí oxy và nitơ

Thiết bị có thể được ứng dụng trong các hệ thống cung cấp khí công nghiệp như O₂, N₂ và các loại khí khác tùy model.

5. Giám sát khí trong sản xuất

Thermal Gas Mass Flowmeter có thể được sử dụng để đo và quản lý khí trong nhiều quy trình sản xuất công nghiệp.

Đồng hồ Thermal Mass Flowmeter đo được những loại khí nào?

Khả năng đo phụ thuộc vào model, cấu hình và quá trình hiệu chuẩn. Một số loại khí thường gặp gồm:

Loại khí	Ứng dụng tham khảo
Khí nén	Nhà máy, dây chuyền sản xuất
Nitơ (N₂)	Công nghiệp, thực phẩm, điện tử
Oxy (O₂)	Y tế, công nghiệp, xử lý nước
CO₂	Thực phẩm, đồ uống, công nghiệp
Biogas	Xử lý nước thải, năng lượng
Khí tự nhiên	Năng lượng, lò đốt
Khí đốt	Hệ thống đốt công nghiệp
Khí công nghiệp	Nhiều quy trình sản xuất

Đối với khí hỗn hợp hoặc khí có thành phần biến động, cần cung cấp thành phần khí cho nhà cung cấp để lựa chọn và hiệu chuẩn thiết bị phù hợp.

Đồng hồ đo lưu lượng khí khác gì lưu lượng kế khí kiểu turbine?

Tiêu chí	Thermal Mass Flowmeter	Turbine Gas Flowmeter
Nguyên lý	Đo dựa trên truyền nhiệt	Đo tốc độ quay của turbine
Đại lượng đo	Lưu lượng khối lượng	Thường là lưu lượng thể tích
Bộ phận chuyển động	Không	Có
Bảo trì cơ khí	Tương đối thấp	Có thể cao hơn do bộ phận quay
Đo lưu lượng thấp	Có thể phù hợp tùy model	Có giới hạn theo thiết kế
Khí nén	Ứng dụng phổ biến	Có thể sử dụng
Quản lý năng lượng	Phù hợp	Có thể sử dụng
Ảnh hưởng môi chất	Thành phần khí ảnh hưởng đến phép đo	Tính chất khí và điều kiện vận hành ảnh hưởng đến phép đo

Đồng hồ Thermal Mass Flowmeter khác gì đồng hồ đo lưu lượng khí vortex?

Thermal Mass Flowmeter và Vortex Flowmeter đều có thể được sử dụng để đo khí nhưng có nguyên lý khác nhau.

Thermal Mass Flowmeter xác định lưu lượng dựa trên sự truyền nhiệt từ cảm biến sang dòng khí.

Trong khi đó, Vortex Flowmeter xác định lưu lượng dựa trên hiện tượng tạo xoáy phía sau vật cản trong dòng chảy.

Việc lựa chọn công nghệ nào phụ thuộc vào loại khí, dải lưu lượng, áp suất, nhiệt độ, độ chính xác mong muốn và yêu cầu của hệ thống.

Các yếu tố cần quan tâm khi lựa chọn đồng hồ đo lưu lượng khí

1. Loại khí

Cần xác định chính xác loại khí cần đo. Với khí hỗn hợp, nên cung cấp thành phần khí cụ thể.

2. Dải lưu lượng

Cần xác định:

• Lưu lượng nhỏ nhất.
• Lưu lượng bình thường.
• Lưu lượng lớn nhất.

Dải đo phải phù hợp với điều kiện vận hành thực tế.

3. Đường kính đường ống

Đường kính ống quyết định kích thước thiết bị hoặc phương án sử dụng cảm biến dạng insertion.

4. Áp suất và nhiệt độ

Cần cung cấp áp suất và nhiệt độ vận hành để lựa chọn model có giới hạn phù hợp.

5. Thành phần khí

Đặc biệt quan trọng đối với biogas, khí tự nhiên hoặc khí hỗn hợp. Thành phần khí có thể ảnh hưởng đến đặc tính truyền nhiệt và độ chính xác của phép đo.

6. Độ ẩm và tạp chất

Hơi nước, dầu hoặc bụi trong dòng khí có thể ảnh hưởng đến cảm biến tùy thiết kế. Cần xem xét điều kiện thực tế trước khi lựa chọn.

7. Tín hiệu đầu ra

Tùy nhu cầu, thiết bị có thể hỗ trợ:

• 4–20 mA.
• Pulse.
• Relay.
• RS485/Modbus.
• HART hoặc các giao thức khác tùy model.

Hướng dẫn lắp đặt Thermal Gas Mass Flowmeter

Vị trí lắp đặt có ảnh hưởng đáng kể đến độ ổn định của phép đo.

Một số nguyên tắc cần lưu ý:

• Lắp thiết bị trên đoạn ống có dòng chảy ổn định.
• Đảm bảo chiều dài đoạn ống thẳng theo yêu cầu của nhà sản xuất.
• Hạn chế lắp quá gần van, co, tee, bộ giảm đường kính hoặc các thiết bị gây nhiễu dòng.
• Lắp đúng hướng dòng chảy được đánh dấu trên thiết bị.
• Đảm bảo cảm biến được đặt đúng vị trí trong tiết diện đường ống.
• Kiểm tra điều kiện nhiệt độ và áp suất trước khi vận hành.
• Đối với cảm biến dạng insertion, cần xác định chính xác độ sâu cắm.

Nếu hệ thống có nhiều hơi ẩm hoặc chất lỏng ngưng tụ, cần xem xét vị trí lắp đặt và phương án xử lý nước ngưng để hạn chế ảnh hưởng đến phép đo.

Lưu ý khi đo khí nén

Đối với hệ thống khí nén, nên chú ý đến một số yếu tố:

Kiểm soát nước và dầu

Khí nén có thể chứa hơi nước hoặc dầu từ máy nén. Nếu điều kiện này ảnh hưởng đến cảm biến, cần sử dụng hệ thống lọc và xử lý khí phù hợp.

Đảm bảo dòng chảy ổn định

Các thiết bị như van, co và bộ chia có thể tạo ra nhiễu dòng. Nên bố trí vị trí đo phù hợp.

Xác định đúng điều kiện áp suất

Cần phân biệt giữa lưu lượng khối lượng và lưu lượng thể tích quy đổi về điều kiện tiêu chuẩn. Khi sử dụng số liệu cho mục đích quản lý năng lượng, cần xác định rõ điều kiện quy đổi mà hệ thống sử dụng.

Thermal Gas Mass Flowmeter có đo được khí tự nhiên không?

Có thể, nhưng cần lựa chọn thiết bị được thiết kế và hiệu chuẩn phù hợp với khí tự nhiên.

Khí tự nhiên là hỗn hợp hydrocarbon và thành phần có thể thay đổi tùy nguồn. Vì vậy, việc cung cấp thông tin về thành phần khí, áp suất, nhiệt độ và dải lưu lượng là rất quan trọng.

Đối với các hệ thống yêu cầu độ chính xác cao hoặc mục đích thương mại, cần lựa chọn công nghệ đo và thiết bị đáp ứng các tiêu chuẩn, quy định kỹ thuật liên quan.

Bảo trì đồng hồ đo lưu lượng khí

Thermal Mass Flowmeter không có nhiều bộ phận chuyển động nên yêu cầu bảo trì cơ khí thường không cao. Tuy nhiên, cần kiểm tra định kỳ:

• Tình trạng cảm biến.
• Cáp và đầu nối.
• Nguồn cấp.
• Tín hiệu đầu ra.
• Tình trạng bám bẩn trên cảm biến.
• Giá trị lưu lượng hiển thị.
• Điều kiện áp suất và nhiệt độ.
• Độ chính xác thông qua kiểm tra hoặc hiệu chuẩn.

Đối với khí chứa nhiều bụi, dầu hoặc hơi ẩm, cần xây dựng lịch bảo trì phù hợp với điều kiện thực tế.

Những lưu ý quan trọng khi sử dụng

Để đảm bảo thiết bị hoạt động ổn định, cần:

1. Xác định đúng loại khí.
2. Cung cấp đầy đủ dải lưu lượng.
3. Kiểm tra áp suất và nhiệt độ vận hành.
4. Xác định chính xác đường kính đường ống.
5. Cung cấp thành phần khí đối với khí hỗn hợp.
6. Lắp đặt đúng hướng và đúng vị trí.
7. Đảm bảo chiều dài đoạn ống thẳng theo yêu cầu.
8. Kiểm tra và vệ sinh cảm biến khi cần thiết.
9. Hiệu chuẩn định kỳ đối với hệ thống yêu cầu độ chính xác cao.

Kết luận

Đồng hồ đo lưu lượng khí (Thermal Gas Mass Flowmeter) là giải pháp đo lưu lượng khối lượng dành cho các loại khí, hoạt động dựa trên nguyên lý truyền nhiệt. Thiết bị có ưu điểm không có bộ phận chuyển động, có khả năng đo lưu lượng khối lượng và phù hợp với nhiều ứng dụng giám sát khí công nghiệp.

Thermal Gas Mass Flowmeter được sử dụng phổ biến trong đo khí nén, nitơ, oxy, CO₂, biogas, khí tự nhiên và các loại khí công nghiệp khác.

Để lựa chọn thiết bị chính xác, cần xác định loại khí, thành phần khí, dải lưu lượng, đường kính đường ống, áp suất, nhiệt độ, độ ẩm và yêu cầu tín hiệu đầu ra. Đối với những hệ thống đặc thù như biogas hoặc khí hỗn hợp, nên cung cấp đầy đủ thông số môi chất để lựa chọn và cấu hình thiết bị phù hợp.
