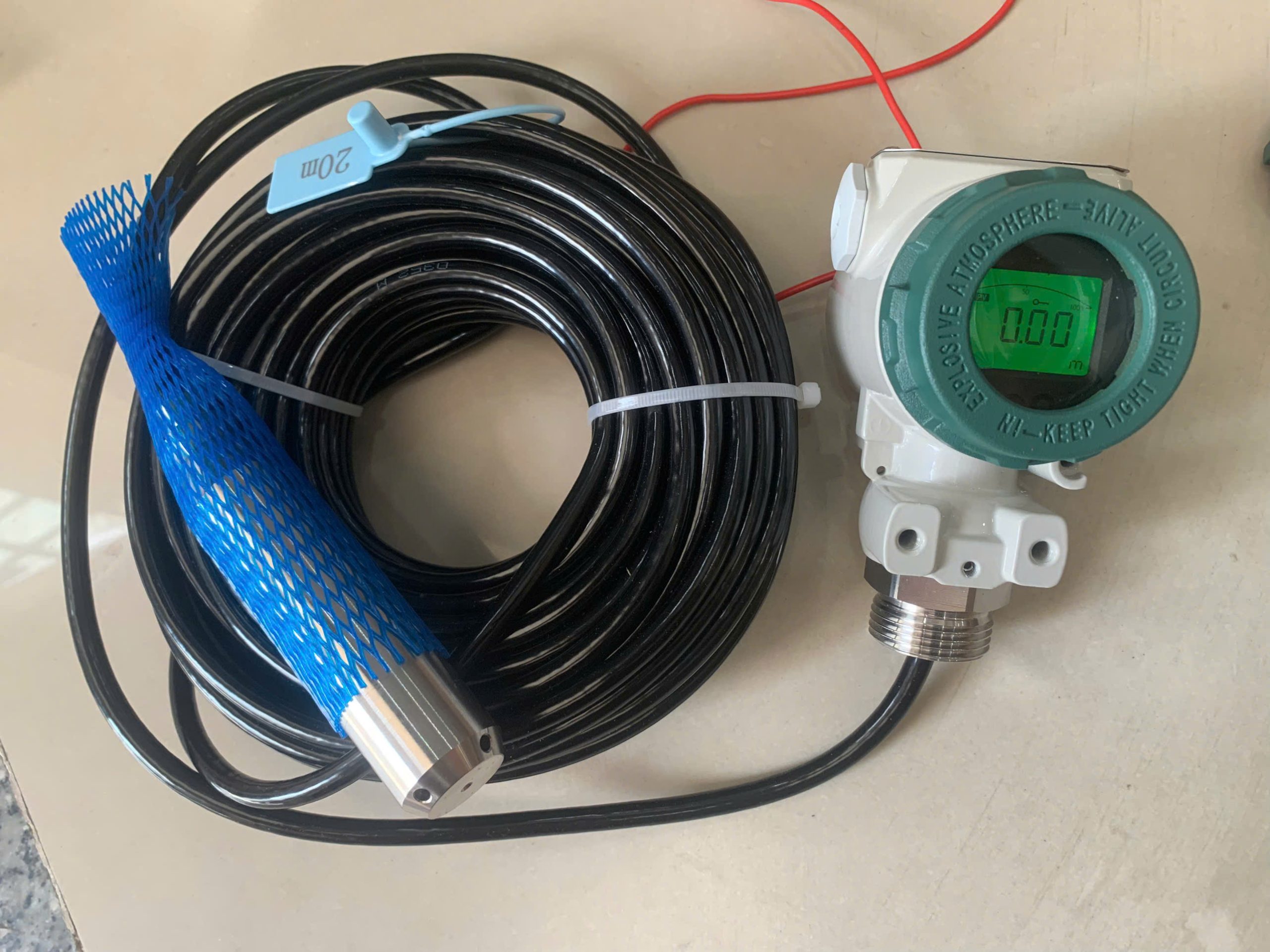

Cảm biến mức thủy tĩnh là gì?
Cảm biến mức thủy tĩnh (Static Level Gauge) là thiết bị đo mực chất lỏng dựa trên nguyên lý đo áp suất thủy tĩnh của cột chất lỏng. Thiết bị được sử dụng rộng rãi trong các hệ thống cấp nước, xử lý nước thải, bể chứa công nghiệp, hồ chứa, giếng khoan và nhiều ứng dụng tự động hóa khác.
Các dòng cảm biến hiện đại thường được trang bị nguồn cấp 24VDC, hỗ trợ tín hiệu analog 4–20mA và giao tiếp RS485 (Modbus RTU), giúp dễ dàng kết nối với PLC, HMI, RTU hoặc hệ thống SCADA.
Nguyên lý hoạt động của cảm biến mức thủy tĩnh
Cảm biến được đặt chìm dưới chất lỏng để đo áp suất do cột chất lỏng tạo ra. Theo công thức:
P = ρ × g × h
Trong đó:
P: Áp suất thủy tĩnh
ρ (rho): Khối lượng riêng của chất lỏng
g: Gia tốc trọng trường
h: Chiều cao cột chất lỏng
Từ giá trị áp suất đo được, bộ xử lý bên trong cảm biến sẽ tính toán và chuyển đổi thành giá trị mực chất lỏng, sau đó xuất tín hiệu về hệ thống điều khiển.
Thông số kỹ thuật cơ bản
Một số thông số phổ biến của cảm biến mức thủy tĩnh:
- Tên sản phẩm: Static Level Gauge
- Nguồn cấp: 24VDC
- Tín hiệu đầu ra: 4–20mA
- Giao tiếp truyền thông: RS485 (Modbus RTU)
- Dải đo: 0–1m, 0–5m, 0–10m, 0–20m hoặc theo yêu cầu
- Độ chính xác: ±0,1%FS đến ±0,5%FS
- Vật liệu đầu dò: Inox 304 hoặc Inox 316L
- Cấp bảo vệ: IP68
- Nhiệt độ làm việc: Thường từ -20°C đến +80°C (tùy model)
Ý nghĩa tín hiệu 4–20mA
Tín hiệu 4–20mA là chuẩn tín hiệu analog được sử dụng phổ biến trong công nghiệp.
Ví dụ với cảm biến dải đo 0–10m:
4mA = 0m
8mA = 2,5m
12mA = 5m
16mA = 7,5m
20mA = 10m
Ưu điểm của tín hiệu dòng là truyền xa, chống nhiễu tốt và dễ tích hợp với PLC hoặc bộ điều khiển.
Giao tiếp RS485 Modbus RTU
Ngoài tín hiệu analog, nhiều cảm biến còn tích hợp RS485 Modbus RTU.
Ưu điểm:
- Truyền dữ liệu khoảng cách xa.
- Chống nhiễu cao.
- Đọc trực tiếp giá trị mực nước.
- Có thể cấu hình địa chỉ truyền thông.
- Kết nối nhiều thiết bị trên cùng một đường truyền.
Đây là lựa chọn phù hợp cho các hệ thống SCADA, IoT và giám sát từ xa.

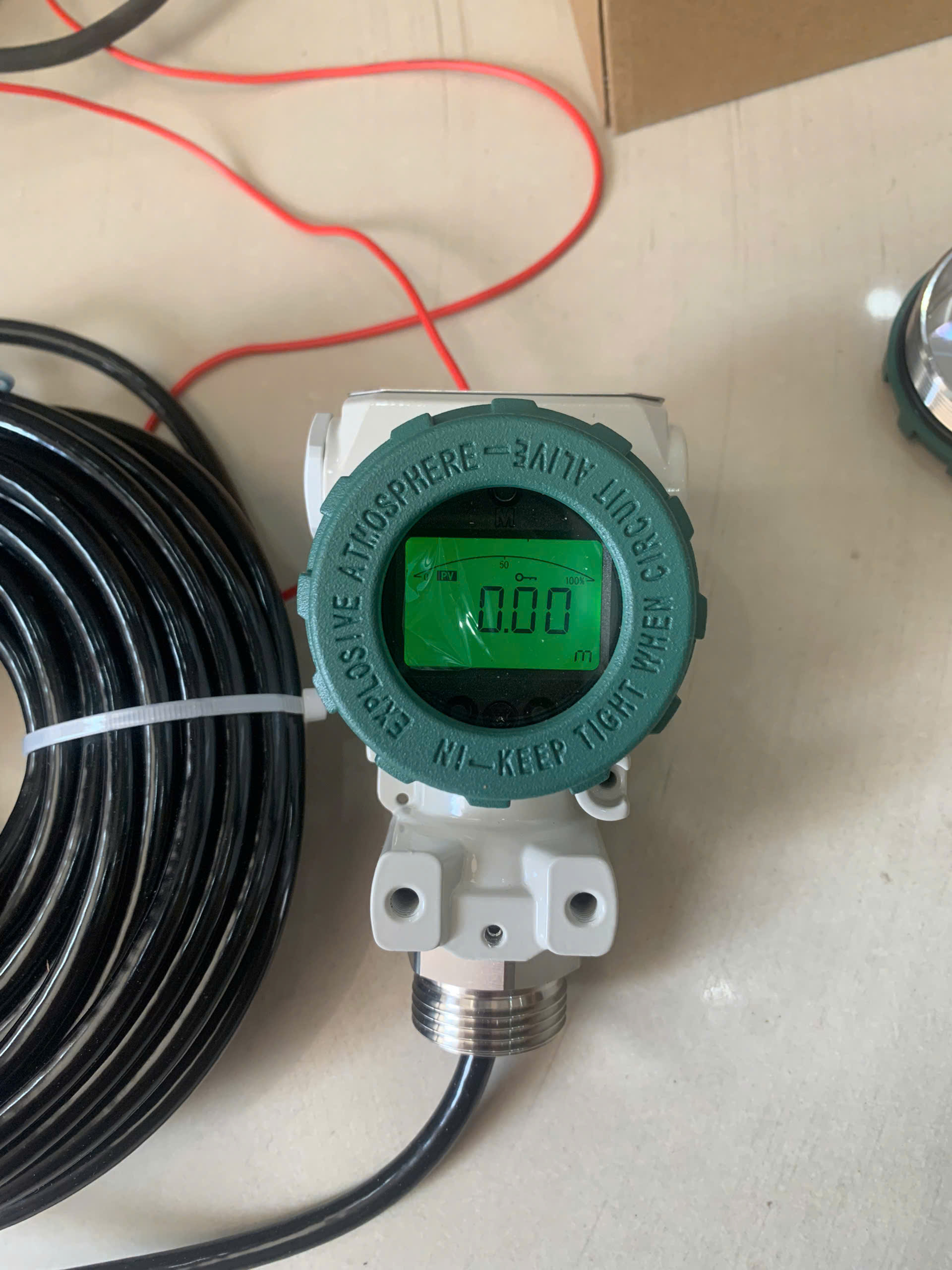

Cấu tạo cảm biến mức thủy tĩnh
Một cảm biến mức thủy tĩnh thường bao gồm:
- Đầu dò áp suất.
- Màng cảm biến bằng thép không gỉ.
- Mạch chuyển đổi tín hiệu.
- Cáp chống nước có ống thông áp.
- Vỏ bảo vệ đạt chuẩn IP68.
Nhờ cấu tạo kín nước, cảm biến có thể hoạt động liên tục trong môi trường ngập nước.
Ưu điểm của cảm biến mức thủy tĩnh
Sử dụng cảm biến mức thủy tĩnh mang lại nhiều lợi ích:
- Đo mức liên tục với độ chính xác cao.
- Hoạt động ổn định trong môi trường khắc nghiệt.
- Dễ dàng tích hợp với PLC, HMI và SCADA.
- Hỗ trợ cả tín hiệu analog và truyền thông số.
- Chi phí đầu tư hợp lý.
- Tuổi thọ cao, ít bảo trì.
- Lắp đặt đơn giản.
Ứng dụng thực tế
Cảm biến mức thủy tĩnh được ứng dụng trong nhiều lĩnh vực như:
- Đo mực nước bể chứa.
- Hệ thống cấp nước sinh hoạt.
- Nhà máy xử lý nước và nước thải.
- Giếng khoan.
- Hồ chứa, sông và kênh thủy lợi.
- Trạm bơm.
- Bồn chứa hóa chất (chọn vật liệu phù hợp).
- Nhà máy thực phẩm và đồ uống.
- Hệ thống quan trắc môi trường.
Hướng dẫn lắp đặt
Để đảm bảo độ chính xác và tuổi thọ thiết bị, cần lưu ý:
- Treo cảm biến theo phương thẳng đứng.
- Không để đầu dò chạm đáy bể.
- Tránh va đập mạnh vào màng cảm biến.
- Giữ đầu cáp thông hơi luôn khô ráo.
- Sử dụng nguồn 24VDC ổn định.
- Đấu dây đúng theo hướng dẫn của nhà sản xuất.
Tiêu chí lựa chọn cảm biến mức thủy tĩnh
Khi lựa chọn thiết bị, nên quan tâm đến:
- Dải đo phù hợp với chiều cao bể.
- Loại chất lỏng cần đo.
- Nhiệt độ và áp suất làm việc.
- Độ chính xác yêu cầu.
- Chuẩn tín hiệu (4–20mA hoặc RS485).
- Vật liệu đầu dò chống ăn mòn.
- Tiêu chuẩn bảo vệ IP.
Việc lựa chọn đúng sẽ giúp hệ thống hoạt động ổn định và tiết kiệm chi phí bảo trì.
