Cảm biến mức siêu âm là gì?
Cảm biến mức siêu âm (Ultrasonic Level Transmitter) là thiết bị đo mức chất lỏng hoặc chất rắn dạng rời bằng công nghệ sóng siêu âm không tiếp xúc. Thiết bị phát sóng siêu âm từ đầu cảm biến xuống bề mặt vật liệu và tính toán khoảng cách dựa trên thời gian sóng phản xạ quay trở lại.
Với khả năng đo không tiếp xúc, cảm biến mức siêu âm 24V/RS485/4-20mA được ứng dụng rộng rãi trong các bể chứa nước, bồn hóa chất, silo chứa vật liệu, hệ thống xử lý nước thải, thực phẩm, dược phẩm và nhiều quy trình công nghiệp khác.
Nguyên lý hoạt động của cảm biến mức siêu âm
Cảm biến phát ra xung siêu âm có tần số cao hướng xuống bề mặt chất lỏng hoặc vật liệu.
Khi sóng gặp bề mặt, chúng phản xạ trở lại đầu thu của cảm biến. Bộ vi xử lý sẽ tính toán khoảng cách theo công thức:
Khoảng cách = (Tốc độ âm thanh × Thời gian truyền) / 2
Sau khi xác định khoảng cách từ cảm biến đến bề mặt, thiết bị sẽ tính toán mực vật liệu dựa trên chiều cao bể đã được cài đặt.
Toàn bộ quá trình diễn ra liên tục với tốc độ cao, đảm bảo dữ liệu đo luôn được cập nhật theo thời gian thực.

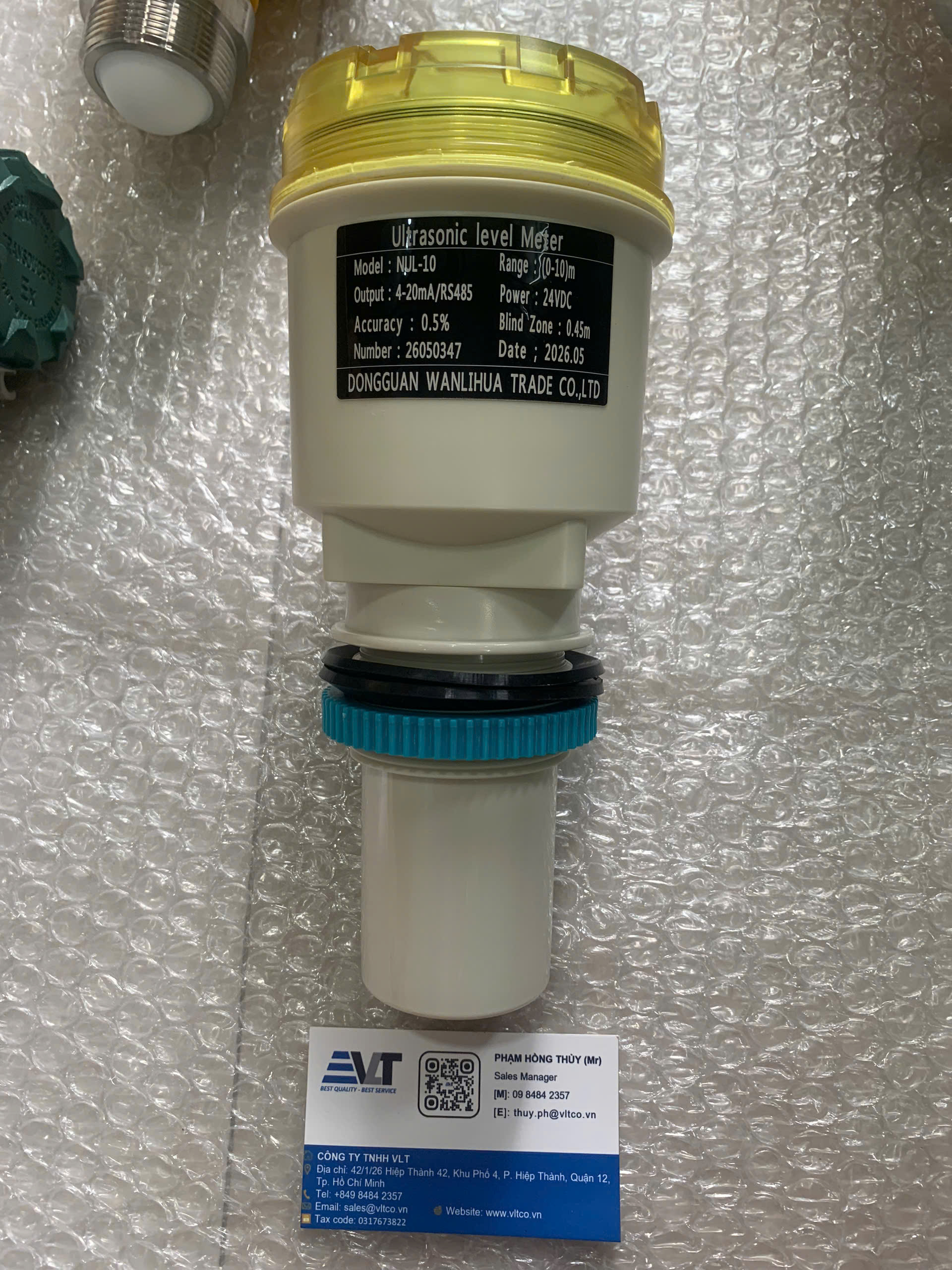

Thông số kỹ thuật cơ bản
Một số thông số phổ biến của cảm biến mức siêu âm:
- Tên sản phẩm: Ultrasonic Level Transmitter
- Nguồn cấp: 24VDC
- Tín hiệu đầu ra: 4–20mA
- Giao tiếp truyền thông: RS485 (Modbus RTU)
- Dải đo: 0–2m, 0–5m, 0–10m, 0–15m, 0–20m hoặc lớn hơn tùy model
- Độ chính xác: ±0,2%FS đến ±0,5%FS
- Độ phân giải: Lên đến 1 mm (tùy model)
- Nhiệt độ làm việc: -20°C đến +70°C
- Cấp bảo vệ: IP65, IP66 hoặc IP67
- Vật liệu đầu dò: ABS, PVDF hoặc PTFE tùy môi trường
Ý nghĩa các chuẩn kết nối
Nguồn cấp 24VDC
Thiết bị sử dụng nguồn điện một chiều 24VDC – tiêu chuẩn phổ biến trong hệ thống tự động hóa công nghiệp.
Tín hiệu analog 4–20mA
Chuẩn tín hiệu 4–20mA giúp truyền dữ liệu ổn định, chống nhiễu tốt và tương thích với hầu hết PLC, HMI, bộ điều khiển và biến tần.
Ví dụ với dải đo 10m:
4mA = 0m
8mA = 2,5m
12mA = 5m
16mA = 7,5m
20mA = 10m
Giao tiếp RS485 Modbus RTU
RS485 cho phép:
- Truyền dữ liệu khoảng cách xa.
- Kết nối nhiều thiết bị trên cùng đường truyền.
- Đọc trực tiếp giá trị mức.
- Cấu hình thông số từ PLC hoặc SCADA.
- Giám sát và điều khiển từ xa.

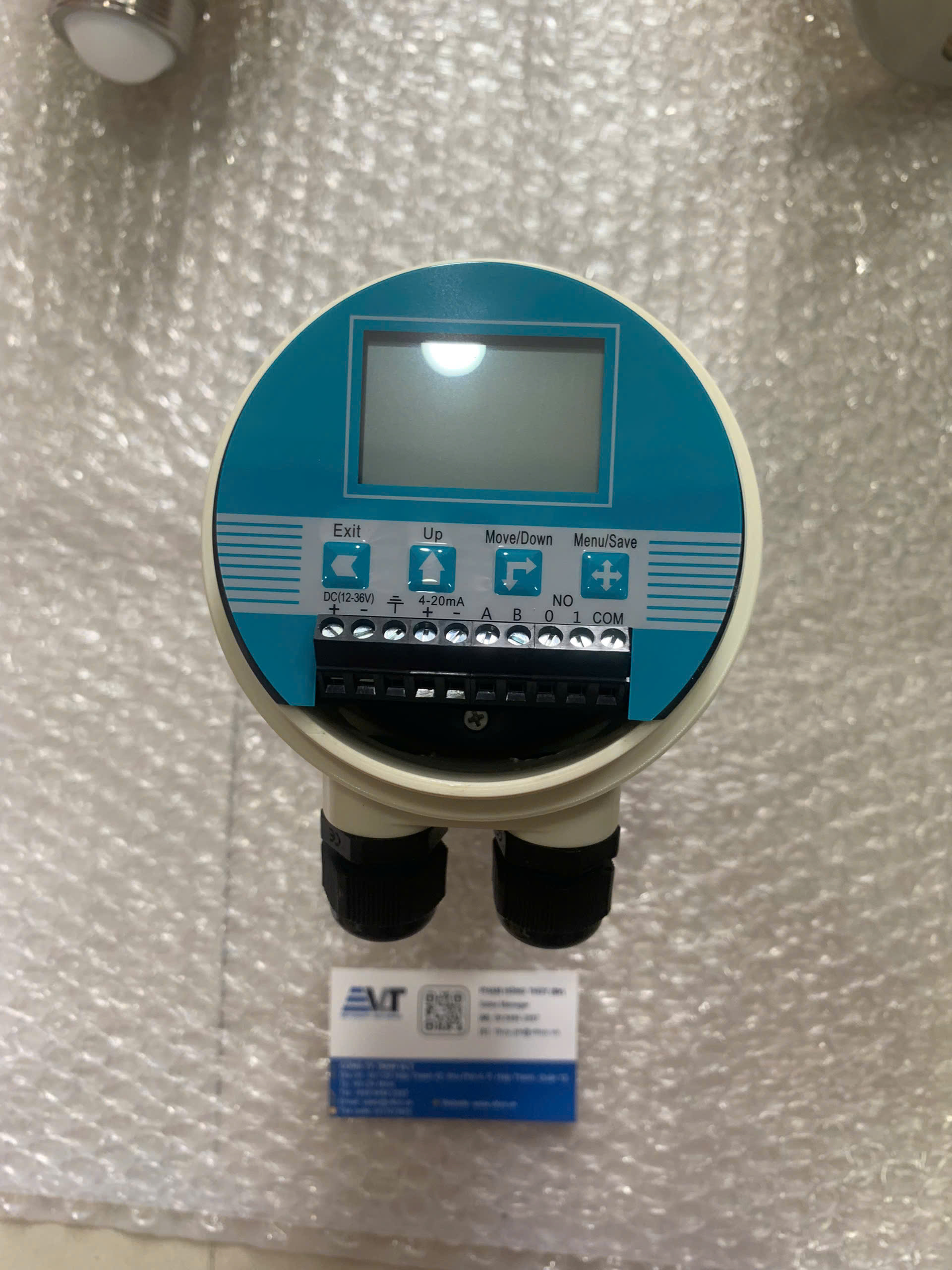

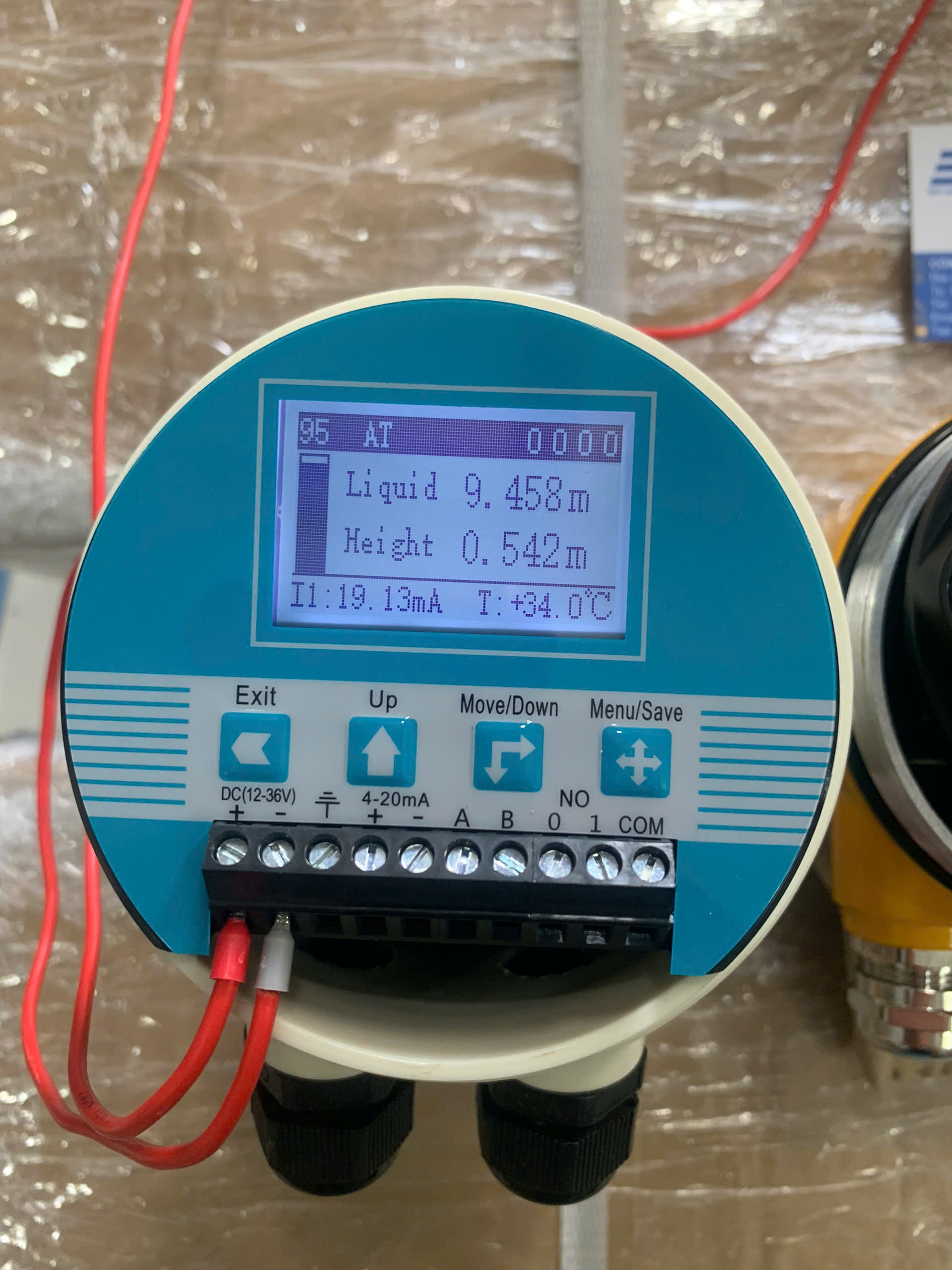

Cấu tạo của cảm biến mức siêu âm
Một cảm biến mức siêu âm thường gồm:
- Đầu phát và thu sóng siêu âm.
- Bộ xử lý tín hiệu.
- Mạch chuyển đổi sang tín hiệu 4–20mA và RS485.
- Màn hình hiển thị (đối với một số model).
- Vỏ bảo vệ đạt chuẩn IP65/IP67.
- Đầu nối điện và cổng truyền thông.
Ưu điểm của cảm biến mức siêu âm
Cảm biến mức siêu âm được sử dụng phổ biến nhờ nhiều ưu điểm:
- Đo không tiếp xúc, hạn chế mài mòn.
- Không bị ảnh hưởng bởi màu sắc của chất lỏng.
- Không cần tiếp xúc với hóa chất.
- Lắp đặt đơn giản.
- Chi phí bảo trì thấp.
- Độ chính xác cao.
- Hoạt động ổn định trong thời gian dài.
- Hỗ trợ đồng thời tín hiệu analog và truyền thông số.
- Dễ tích hợp với PLC, HMI và SCADA.
Ứng dụng của cảm biến mức siêu âm
Thiết bị được ứng dụng trong nhiều lĩnh vực:
- Đo mực nước bể chứa.
- Bể xử lý nước sạch và nước thải.
- Hồ điều hòa.
- Trạm bơm.
- Bồn chứa hóa chất.
- Bồn dầu và nhiên liệu.
- Silo xi măng.
- Silo cám, gạo và ngũ cốc.
- Nhà máy thực phẩm.
- Nhà máy dược phẩm.
- Hệ thống HVAC.
- Quan trắc môi trường.
So sánh cảm biến mức siêu âm và cảm biến mức thủy tĩnh
| Tiêu chí | Cảm biến mức siêu âm | Cảm biến mức thủy tĩnh |
|---|---|---|
| Nguyên lý | Đo bằng sóng siêu âm | Đo áp suất thủy tĩnh |
| Tiếp xúc với chất lỏng | Không | Có |
| Bảo trì | Thấp | Thấp |
| Đo hóa chất ăn mòn | Phù hợp nếu chọn đúng vật liệu | Cần vật liệu chống ăn mòn |
| Đo chất rắn | Có | Không |
| Độ chính xác | Cao | Rất cao |
| Lắp đặt | Trên miệng bồn | Chìm trong chất lỏng |
Lưu ý khi lắp đặt
Để đảm bảo kết quả đo chính xác, cần lưu ý:
- Lắp cảm biến vuông góc với bề mặt vật liệu.
- Tránh vị trí có cánh khuấy hoặc dòng chảy mạnh.
- Không lắp quá gần thành bồn.
- Tránh vật cản trong vùng phát sóng.
- Cài đặt đúng chiều cao bể.
- Sử dụng nguồn điện ổn định 24VDC.
Tiêu chí lựa chọn cảm biến mức siêu âm
Khi lựa chọn thiết bị, nên xem xét:
- Khoảng cách đo tối đa.
- Loại vật liệu cần đo (chất lỏng hoặc chất rắn).
- Nhiệt độ và áp suất môi trường.
- Mức độ hơi nước, bọt hoặc bụi.
- Chuẩn tín hiệu đầu ra.
- Vật liệu chế tạo đầu cảm biến.
- Chuẩn bảo vệ IP.
- Yêu cầu tích hợp với PLC hoặc SCADA.
Cảm biến mức siêu âm (Ultrasonic Level Transmitter, 24V/RS485/4-20mA) là giải pháp đo mức hiện đại với ưu điểm không tiếp xúc, độ chính xác cao và khả năng tích hợp linh hoạt với các hệ thống điều khiển công nghiệp. Thiết bị phù hợp cho nhiều ứng dụng từ đo mực nước, hóa chất đến đo mức vật liệu rời trong silo.
Câu hỏi thường gặp (FAQ)
1. Cảm biến mức siêu âm có đo được hóa chất không?
Có. Tuy nhiên cần chọn model có vật liệu đầu dò phù hợp với tính chất hóa học của môi trường đo.
2. Cảm biến có đo được chất rắn không?
Có. Thiết bị có thể đo mức xi măng, cát, ngũ cốc, viên nhựa, than và nhiều loại vật liệu rời khác.
3. RS485 và 4–20mA có thể sử dụng đồng thời không?
Nhiều model hỗ trợ xuất đồng thời cả tín hiệu 4–20mA và RS485 Modbus RTU, giúp vừa truyền dữ liệu về PLC vừa giám sát qua SCADA.
4. Khoảng cách đo tối đa là bao nhiêu?
Tùy từng model, dải đo có thể từ 2 m đến hơn 20 m, thậm chí lên tới hàng chục mét trong các ứng dụng chuyên dụng.
