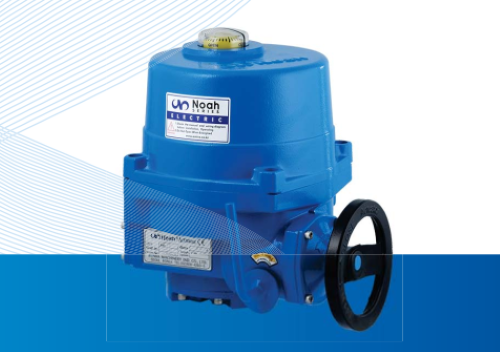

Van điều khiển điện

Van điều khiển điện là thiết bị điều khiển van tự động bằng nguồn điện, được ứng dụng rộng rãi trong ngành công nghiệp xử lý nước, hóa chất, năng lượng, dầu khí và thực phẩm.

Van điều khiển điện là gì?

Van điều khiển điện là loại van công nghiệp có mô-tơ điện gắn trực tiếp, cho phép đóng/mở hoặc điều tiết dòng chảy một cách tự động mà không cần can thiệp thủ công. Thiết bị thường kết hợp với van bướm, van bi, van cổng… giúp tối ưu hóa hệ thống vận hành và dễ dàng kết nối với PLC, DCS, SCADA trong hệ thống điều khiển tập trung.

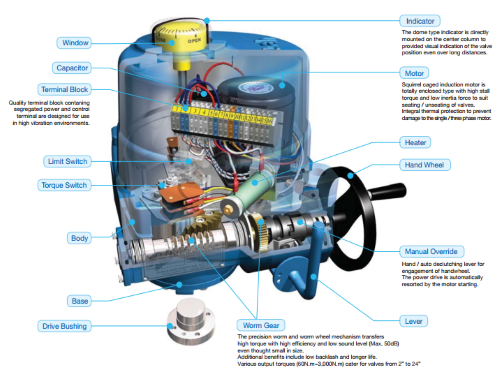

Cấu tạo van điều khiển điện

Van điều khiển điện được thiết kế chắc chắn, hiện đại, tích hợp nhiều chức năng bảo vệ và vận hành thông minh. Thiết bị gồm nhiều bộ phận cơ khí và điện tử kết hợp chặt chẽ, đảm bảo hiệu quả hoạt động trong các hệ thống công nghiệp đòi hỏi độ tin cậy cao.

Thân vỏ (Body & Enclosure)

• Chất liệu: Nhôm đúc nguyên khối, được anod hóa và phủ lớp sơn Polyester không chứa TGIC, giúp chống ăn mòn, chống tia UV và chống oxy hóa hiệu quả.
• Tiêu chuẩn bảo vệ: IP67 – kín nước, kín bụi, hoạt động tốt trong môi trường ngoài trời, ẩm ướt hoặc nhiều hóa chất.

Động cơ điện (Electric Motor)

• Loại động cơ cảm ứng lồng sóc (Squirrel Cage Induction Motor), kín hoàn toàn, chuyên dùng cho ứng dụng công nghiệp.

Đặc điểm:

• Mô-men khởi động lớn, phù hợp với van đóng chặt
• Lực quán tính thấp – cho phép phản hồi nhanh
• Tích hợp bảo vệ nhiệt độ (Thermal Protection) – ngắt khi quá nhiệt để tránh hỏng motor.

Bộ truyền động bánh vít (Worm Gear Mechanism).

• Gồm bánh vít bằng thép và bánh răng đồng – tạo cơ chế tự khóa, giúp van đứng yên khi mất điện
• Truyền lực với hiệu suất cao, độ ồn thấp (< 50 dB) và tuổi thọ dài.
• Thiết kế ít hở cơ khí (low backlash), đảm bảo độ chính xác khi định vị van.

Bộ phận hiển thị vị trí (Position Indicator)

• Kiểu dome-type indicator gắn trực tiếp trên trục trung tâm, giúp nhìn rõ trạng thái van mở/đóng từ xa.
• Có thể tích hợp màn hình kỹ thuật số với dải hiển thị 0–100%.

Công tắc hành trình (Limit Switch)

• Điều chỉnh hành trình đóng/mở van, ngắt động cơ khi đạt vị trí đặt trước.
• Cơ cấu cam xoay đơn giản nhưng chính xác và bền bỉ, dễ hiệu chỉnh.
• Vị trí cài đặt cố định, không bị sai lệch do quá hành trình khi vận hành tay.

Công tắc mô-men xoắn (Torque Switch)

• Cảm biến lực xoắn quá tải, bảo vệ thiết bị khi van bị kẹt hoặc có dị vật.
• Kết cấu cam cơ khí cho phép dễ dàng điều chỉnh theo yêu cầu vận hành.

Tay quay khẩn cấp (Handwheel) và cần gạt (Manual Override)

• Hệ thống tay quay tay khẩn cấp kết hợp cần chuyển chế độ (hand/auto lever).
• Khi mất điện, có thể dùng tay quay để vận hành van an toàn.
• Khi có điện trở lại, thiết bị tự động chuyển về chế độ động cơ.

Khối đầu nối điện (Terminal Block)

• Thiết kế thông minh, gồm ngăn cấp nguồn riêng và ngăn điều khiển riêng, phù hợp với môi trường rung động cao.
• Cung cấp đầy đủ cổng cho tín hiệu khô, đầu vào điều khiển, cảm biến…

Bộ sưởi bên trong (Heater)

• Điện trở công suất 20W gắn trong vỏ để chống ngưng tụ hơi ẩm do thay đổi nhiệt độ.
• Giúp duy trì độ khô cho các bo mạch và linh kiện điện tử, tăng tuổi thọ thiết bị.

Bệ gá và đầu nối trục van (Base & Drive Bushing)

• Chuẩn lắp ISO5211 – dễ dàng kết nối với hầu hết các loại van công nghiệp (van bi, van bướm, van dao…).
• Bạc nối (bushing) có thể tháo rời và gia công lại theo kích thước trục van cụ thể.
• Có 4 lỗ bắt bulông cho phép xoay và chọn vị trí lắp linh hoạt trên đường ống.

Cổng kết nối điện (Conduit Entry)

• Hỗ trợ nhiều chuẩn ren: PF 3/4”, NPT 1”, M25x1.5, phù hợp với cáp điện tiêu chuẩn quốc tế.

• Dễ dàng lắp đặt, đi dây cho cả nguồn và tín hiệu.

Bộ điều khiển tích hợp hoặc gắn rời (Control Unit)

Tùy chọn các bộ điều khiển theo nhu cầu sử dụng:

• LCU – Local Control Unit: Gắn tại chỗ hoặc từ xa, có công tắc ON/OFF/Remote, đèn LED báo trạng thái.
• PCU – Proportional Control Unit: Nhận tín hiệu tuyến tính (4-20mA, 1-5V, 2-10V), điều khiển van theo tỷ lệ.
• PIU – Position Indication Unit: Xác định vị trí van dạng điện trở (0–1kΩ).
• CPT – Current Position Transmitter: Phát tín hiệu phản hồi 4-20mA về tủ điều khiển.
• Fieldbus Module: Hỗ trợ truyền thông Modbus, Profibus, Canbus – điều khiển đến 126 thiết bị cùng lúc.

Tổng kết

Với cấu tạo chắc chắn, tích hợp nhiều chức năng bảo vệ thông minh và khả năng kết nối linh hoạt, van điều khiển điện là lựa chọn lý tưởng cho các hệ thống tự động hóa công nghiệp hiện đại. Dòng thiết bị này không chỉ bền bỉ mà còn dễ bảo trì, dễ lắp đặt, giúp tối ưu chi phí và hiệu suất vận hành.

Ưu điểm vượt trội của van điều khiển điện

Hiệu suất cao – mô-men xoắn lớn

• Dải mô-men từ 60Nm đến 3000Nm, phù hợp cho van từ DN40 đến DN600.
• Vận hành êm ái, tiết kiệm năng lượng, ổn định dài hạn.

Chống nước, chống bụi – IP67

Thiết kế kín nước hoàn toàn, đạt tiêu chuẩn IEC IP67, NEMA 4 & 6, phù hợp với môi trường ngoài trời, nơi có độ ẩm và bụi cao.

Tự khóa cơ khí – an toàn khi mất điện

Khi ngắt điện, cơ cấu bánh vít tự khóa giúp giữ nguyên trạng thái van, không bị hồi ngược dòng gây sự cố.

Tích hợp dễ dàng với hệ thống tự động hóa

Hỗ trợ các giao thức điều khiển từ xa như: Remote Dry Contact, Modbus, Profibus, Canbus.

Có thể mở rộng thêm các tính năng như:-

• LCU (Local Control Unit): Điều khiển tại chỗ
• PIU (Position Indication Unit): Hiển thị vị trí van dạng số
• PCU (Proportional Control Unit): Điều khiển tuyến tính theo tín hiệu analog (4-20mA, 1-5V, 2-10V)
• CPT (Current Position Transmitter): Gửi tín hiệu phản hồi đến hệ thống điều khiển

Thông số kỹ thuật nổi bật

Đặc điểm kỹ thuật	Thông số chi tiết
Mô-men xoắn	60Nm ~ 3000Nm
Điện áp	110/220 VAC, 380/440 VAC, 24 VDC
Cấp bảo vệ	IP67, NEMA 4 & 6
Nhiệt độ môi trường	-20°C ~ +70°C
Tín hiệu đầu vào	ON/OFF hoặc DC 4-20mA, 1-5V, 2-10V
Tín hiệu phản hồi	DC 4-20mA, 0-1KΩ
Tùy chọn điều khiển	LCU, CPT, PIU, PCU, Field-Bus
Kiểu lắp đặt	ISO 5211 – dễ lắp đặt trên nhiều loại van

Ứng dụng thực tế của van điều khiển điện

Van điều khiển điện là thiết bị truyền động thông minh, được thiết kế để tự động đóng/mở hoặc điều tiết các loại van công nghiệp như: van bi, van bướm, van cổng, van dao… Sản phẩm được tích hợp đầy đủ các tính năng điều khiển, phản hồi và bảo vệ – phù hợp với nhiều lĩnh vực tự động hóa công nghiệp hiện đại.

Dưới đây là các ứng dụng thực tế nổi bật của van điều khiển điện:

Hệ thống xử lý nước thải – nước sạch

Ứng dụng:

• Điều khiển van bướm hoặc van bi trong các bể chứa, bể lắng, bể sinh học, bể lọc áp lực…
• Đóng/mở tự động theo tín hiệu từ hệ thống SCADA/PLC
• Kết hợp cảm biến lưu lượng, cảm biến mức nước để điều tiết van theo thời gian thực

Lợi ích:

• Giảm nhân công vận hành, nâng cao tính chính xác
• Tự động hóa toàn bộ hệ thống cấp/thoát nước
• Tối ưu hóa lượng hóa chất xử lý và tiết kiệm năng lượng

Ngành công nghiệp dầu khí – hóa chất

Ứng dụng:

• Lắp trên các đường ống dẫn dầu, khí, axit, kiềm, dung môi
• Vận hành van từ xa trong khu vực nguy hiểm (zone 1, zone 2)
• Điều khiển van để phân phối nguyên liệu hoặc đóng ngắt an toàn

Lợi ích:

• Đảm bảo an toàn khi thao tác với chất dễ cháy, nổ
• Hạn chế tiếp xúc trực tiếp, giảm rủi ro cho người lao động
• Tích hợp được với các hệ thống giám sát cảnh báo sự cố

Ngành công nghiệp thực phẩm – đồ uống – dược phẩm

Ứng dụng:

• Điều tiết van trong các dây chuyền rửa, nấu, phối trộn, chiết rót
• Vận hành van theo chương trình cài đặt (theo khối lượng, áp suất, nhiệt độ)
• Sử dụng cho các quy trình cần độ chính xác cao và vệ sinh nghiêm ngặt

Lợi ích:

• Vỏ nhôm phủ sơn chịu hóa chất – phù hợp với nhà máy sạch
• Giảm tối đa sai số và mất mát nguyên liệu
• Dễ tích hợp với hệ thống điều khiển trung tâm

Nhà máy nhiệt điện – năng lượng tái tạo

Ứng dụng:

• Điều khiển đóng/mở van cấp hơi, nước ngưng, dầu tải nhiệt, khí nén
• Tích hợp trong các hệ thống điều khiển khí CO₂, hơi quá nhiệt, hệ thống lọc bụi tĩnh điện
• Phản hồi tín hiệu về tủ điều khiển để giám sát trạng thái van

Lợi ích:

• Tăng tốc độ phản ứng của hệ thống điều khiển
• Vận hành ổn định trong môi trường nhiệt độ cao
• Tự động khóa van khi mất điện, đảm bảo an toàn cho hệ thống

Hệ thống HVAC – PCCC – hơi nước

Ứng dụng:

• Điều khiển van phân phối khí lạnh/nóng trong tòa nhà, xưởng sản xuất
• Mở/đóng van cấp nước chữa cháy, phun mưa tự động
• Sử dụng trong đường ống dẫn hơi tại các nhà máy dệt, thực phẩm, bao bì

Lợi ích:

• Hoạt động bền bỉ, không cần bảo trì thường xuyên
• Điều khiển chính xác – giảm thất thoát năng lượng
• Tự khôi phục trạng thái khi có điện trở lại

Tự động hóa nhà máy – hệ thống SCADA/PLC

Ứng dụng:

• Điều khiển van từ xa trong hệ thống dây chuyền tự động
• Giao tiếp qua Modbus, Profibus, Canbus, phản hồi vị trí van chính xác
• Lắp đặt đồng loạt trong các cụm xử lý nước, khí, hơi…

Lợi ích:

• Điều khiển tập trung, dễ bảo trì
• Dễ dàng tích hợp các thiết bị đo lường và cảnh báo
• Tối ưu hóa vận hành và chi phí bảo dưỡng

Các ứng dụng khác

• Hệ thống tưới tiêu công nghiệp, thủy lợi thông minh
• Hệ thống bơm tăng áp, bơm định lượng
• Trạm quan trắc tự động, trạm bơm nước thải phân tán
• Các nhà máy xi măng, giấy, luyện kim, phân bón…

Tổng kết

Với khả năng điều khiển chính xác, vận hành bền bỉ và dễ dàng tích hợp hệ thống điều khiển trung tâm, van điều khiển điện là giải pháp toàn diện cho mọi ứng dụng công nghiệp hiện đại. Dù là trong môi trường khắc nghiệt, yêu cầu cao về độ sạch hay tự động hóa quy mô lớn, Van điều khiển điện đều đáp ứng tốt.

Mua van điều khiển điện chính hãng ở đâu?

Nếu bạn đang tìm van điều khiển điện, hãy liên hệ Công ty TNHH VLT – đơn vị chuyên cung cấp và lắp đặt thiết bị điều khiển tự động, máy ép bùn, hệ thống xử lý nước thải công nghiệp trên toàn quốc.
