Thiết bị báo mực nước thả chìm là gì?
Thiết bị báo mực nước thả chìm (tiếng Anh: Submersible Level Transmitter hoặc Submersible Water Level Sensor) là một loại cảm biến được thiết kế để đo mức nước bằng cách thả trực tiếp vào chất lỏng như nước ngầm, nước thải, nước mưa, nước biển, v.v.
Nguyên lý hoạt động dựa trên nguyên lý áp suất thủy tĩnh: Khi thiết bị được thả chìm trong nước, áp suất của cột nước đè lên cảm biến tỷ lệ thuận với độ sâu. Cảm biến sẽ đo áp suất này và chuyển đổi thành tín hiệu mức nước.
Ứng dụng điển hình:
- Quan trắc mực nước ngầm trong giếng khoan
- Đo mực nước bể chứa, bồn nước
- Giám sát mực nước sông, hồ, đập thủy điện
- Đo mức trong hệ thống xử lý nước thải
- Môi trường khắc nghiệt: nước biển, nước nhiễm mặn, nước có hóa chất
Ưu điểm của thiết bị báo mực nước thả chìm
- Dễ lắp đặt (chỉ cần thả xuống)
- Độ chính xác cao, đo liên tục
- Chịu được độ sâu lớn (thường lên đến 100–300 m)
- Thích hợp cho môi trường ẩm ướt, ngập nước hoàn toàn

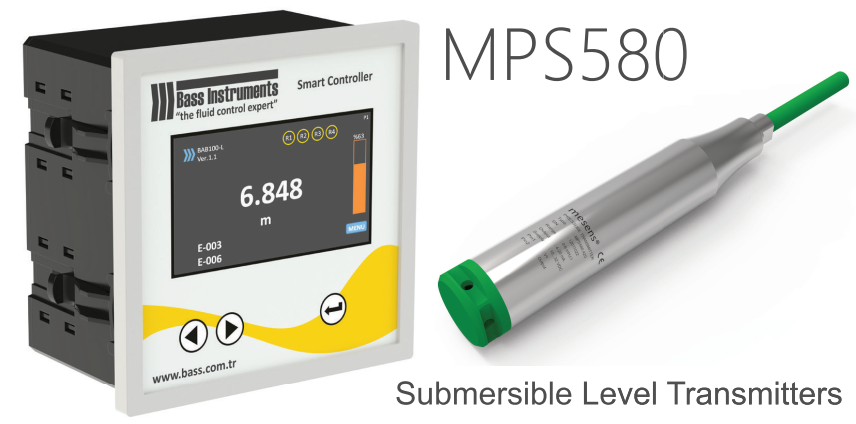

Thiết bị báo mực nước thả chìm MPS580.420

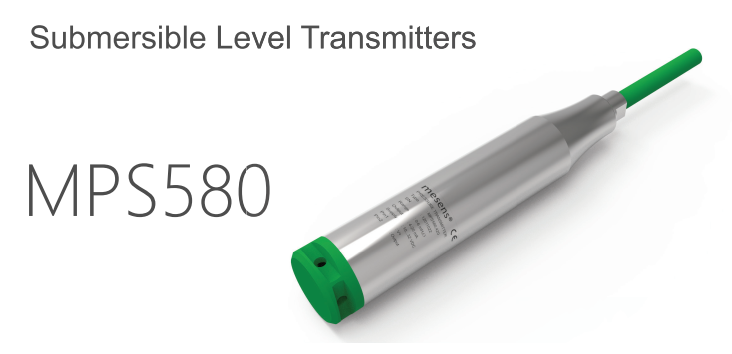

Dòng cảm biến đo mức chìm MPS580 được thiết kế đặc biệt để đo độ sâu và mức nước của nước ngầm, nước thải và nước biển. Mức nước thấp cũng có thể được đo bằng cảm biến mức chìm MPS580 nhờ đường kính chỉ 27 mm. Điều này đạt được nhờ sử dụng màng silicon siêu nhạy với màng ngăn cách ly rất mỏng, được đổ đầy bằng dầu silicon.
Thông số kỹ thuật Sensor
| Dải đo: | 0…250 mét cột nước (m H₂O) |
| Giới hạn nhiệt độ hoạt động: | -20…+80°C -20…+120°C (khi dùng hộp nối điện tử) |
| Giới hạn nhiệt độ bù: | 0…70°C |
| Độ ổn định: | <0,1% toàn dải (FS) mỗi năm |
| Độ chính xác: | ±0,5% toàn dải (FS) – Mặc định ±0,2% toàn dải – Tùy chọn |
| Quá áp cho phép (Over Pressure): | Dải đo đến 1,6 mH₂O: 2 lần Từ 1,6 đến 100 mH₂O: 3 lần Trên 100 mH₂O: 2 lần |
| Cấp bảo vệ: | IP68 |
| Trọng lượng: | 0,7 kg (không bao gồm cáp) |
| Độ trễ và lặp lại: | 0,05% toàn dải (FS) |
| Tiêu chuẩn phòng nổ (ATEX): | II 1/2G Ex ia IIC T1…T6 Ga/Gb (tùy chọn) |
| Thân thiết bị (Body): | Chuẩn AISI 304 (tiêu chuẩn) AISI 316L, PTFE, PVC (tùy chọn) |
| Màng cảm biến (Diaphragm): | Chuẩn AISI 316L (tiêu chuẩn) Gốm (Ceramic), dạng phẳng (flush) (tùy chọn) |
| Cáp (Cable): | Chuẩn PE (tiêu chuẩn) PUR, FEP (tùy chọn) |
| Tín hiệu đầu ra (Output): | 2 dây, 4-20 mA 0-5 VDC, 0-10 VDC (tùy chọn) (Nguồn cấp nên tối thiểu là 14 VDC nếu dùng ngõ ra dạng điện áp) |
| Nguồn cấp (Power Supply): | 10–32 VDC |

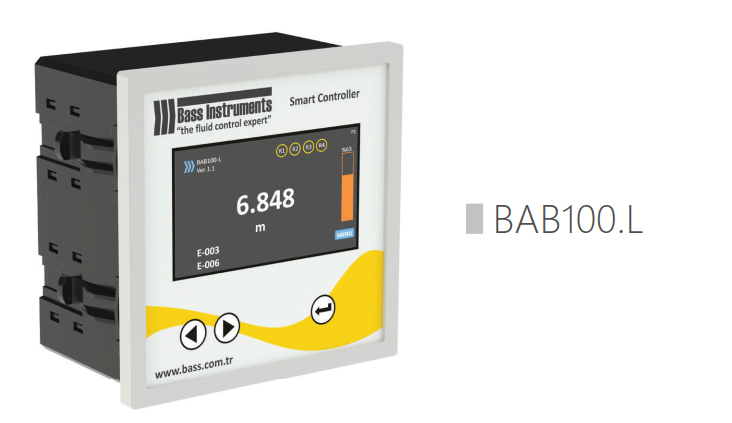

Bộ chuyển đổi tín hiệu
| Ngõ vào | Tín hiệu analog: 4…20 mA |
| Ngõ ra | Tín hiệu analog: 4…20 mA, 0–5 VDC, 0–10 VDC (có thể chọn) Tín hiệu số (Digital): 4 rơ-le SPDT, tải tối đa 5A Module ngõ ra tùy chọn: 2x 4-20 mA, 5x SPDT hoặc loại khác |
| Màn hình hiển thị | Loại: Màn hình màu đồ họa đầy đủ TFT 4.3 inch Độ phân giải: 480×272 pixel, cảm ứng điện trở Tốc độ làm tươi: Có thể chọn nhanh hoặc tùy người dùng (1…99 giây) Lập trình: Bằng màn hình cảm ứng hoặc nút bấm |
| Nguồn cấp | Lắp bảng (Panel Mount): 24VDC ±10% Lắp tường (Wall Mount): 24VDC ±10% hoặc 100…240VAC Tiêu thụ điện năng tối đa: Nguồn DC: <5W / Nguồn AC: 20VA |
| Vỏ thiết bị | Đầu nối: Terminal dạng vít có thể tháo rời Kích thước: 144 x 144 x 94 mm, tiêu chuẩn DIN Vật liệu: Nhựa PC Cấp bảo vệ: IP65 (mặt trước) |
| Nhiệt độ môi trường | Nhiệt độ làm việc: -20…+70°C Nhiệt độ lưu trữ: -30…+80°C Độ ẩm tối đa: 80%, không ngưng tụ |
| Đơn vị đo lường | Hệ mét: lít, kg, m³, mm, cm, m Hệ Imperial: inch, feet |
| Khác | Bộ nhớ không mất dữ liệu (Non-Volatile Memory): Tất cả các cài đặt đã lập trình sẽ được lưu trong bộ nhớ không mất dữ liệu, duy trì ít nhất 5 năm nếu mất điện. Hiệu chuẩn lại (Recalibration): Tất cả dải đo đều được hiệu chuẩn tại nhà máy. Khuyến nghị hiệu chuẩn lại ít nhất mỗi 12 tháng. |
Nhà cung cấp thiết bị báo mực nước thả chìm MPS580.420 chính hãng
Công ty TNHH VLT là đơn vị chuyên cung cấp thiết bị đo lường và giải pháp giám sát mực nước trong các ứng dụng công nghiệp, môi trường và cấp thoát nước. Chúng tôi tự hào là nhà phân phối thiết bị báo mực nước thả chìm model MPS580.420, một sản phẩm chất lượng cao, được thiết kế đặc biệt để đo mức nước trong giếng khoan, bể chứa, sông hồ, nước thải và nước biển.
