Hộp đo lưu lượng V-Notch là gì?

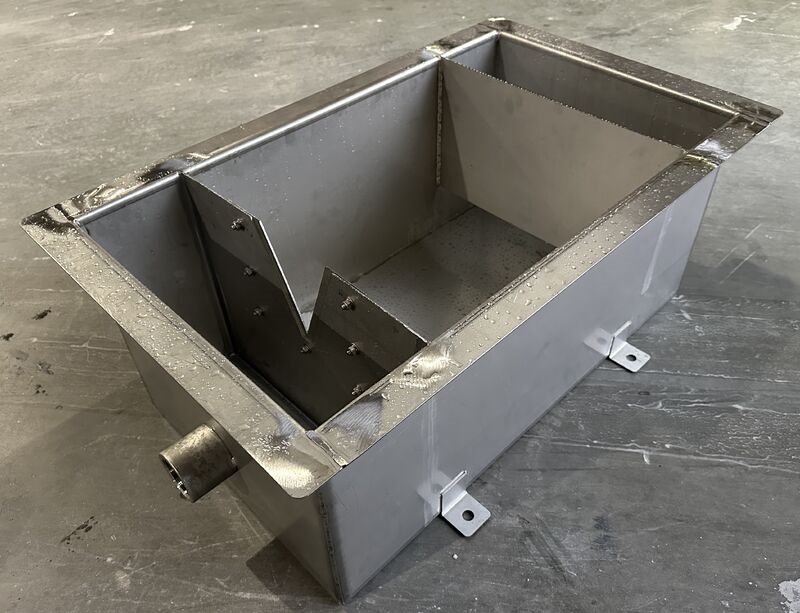

Hộp đo lưu lượng V-Notch (tiếng Anh: V-Notch Flow Measuring Box hoặc V-Notch Weir Box) là thiết bị đo lưu lượng nước chảy hở bằng nguyên lý đập tràn chữ V (V-notch weir), được tích hợp trong một hộp hoặc bể nhỏ để nước chảy qua.
Ưu điểm khi dùng hộp đo lưu lượng V-Notch
- Không cần nguồn điện (nếu đo bằng thước).
- Độ chính xác cao khi dòng chảy ổn định.
- Dễ lắp đặt và bảo trì.
- Có thể kết hợp cảm biến mực nước để đo lưu lượng tự động.
⚙️ Phân loại hộp đo lưu lượng V-Notch
Hộp đo lưu lượng V-Notch được chia làm 2 loại chính, tùy theo phương pháp đo mực nước và tính toán lưu lượng:
| Loại | Loại 1: Đo bằng thước trực tiếp | Loại 2: Kết hợp cảm biến mức – hiển thị điện tử |
|---|---|---|
| Nguyên lý hoạt động | Đo mực nước (H) bằng thước, tra công thức hoặc bảng để tính lưu lượng Q | Cảm biến đo mực nước gửi tín hiệu về bộ hiển thị, tự động tính và hiển thị Q |
| Thành phần chính | Hộp đo, tấm tràn chữ V, thước chia vạch | Hộp đo, tấm tràn chữ V, cảm biến mức, bộ hiển thị điện tử |
| Nguồn điện | Không cần | 24VDC hoặc 220VAC |
| Cách hiển thị | Đọc thủ công trên thước | Hiển thị lưu lượng tức thời và tổng lưu lượng trên màn hình |
| Độ chính xác | Phụ thuộc người đọc | Cao (±1–2%) |
| Khả năng ghi và truyền dữ liệu | Không có | Có thể lưu trữ và truyền RS485/Modbus |
| Ứng dụng phù hợp | Trạm xử lý nhỏ, đo định kỳ thủ công | Trạm tự động, cần giám sát và báo cáo liên tục |
| Chi phí đầu tư | Thấp | Cao hơn (khoảng 3–5 lần) |
| Ưu điểm chính | Đơn giản, dễ lắp đặt, không cần điện | Tự động, chính xác, hiển thị và ghi dữ liệu |
| Nhược điểm | Không tự động, sai số đọc tay | Cần điện, giá cao hơn |
Ứng dụng hộp đo lưu lượng V-Notch
- Đo lưu lượng nước thải đầu ra tại trạm XLNT (theo QCVN yêu cầu).
- Đo nước đầu vào/đầu ra của từng khu xử lý.

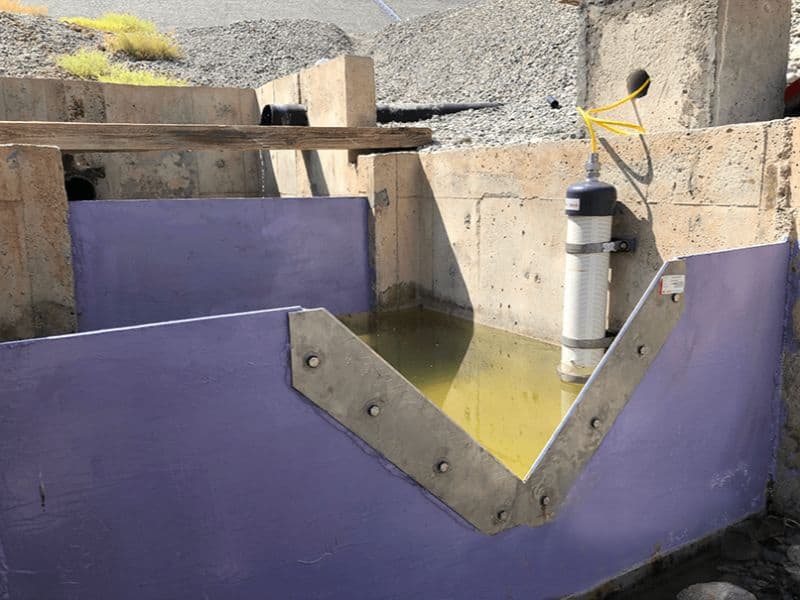

- Giám sát và ghi dữ liệu lưu lượng tự động (khi gắn cảm biến siêu âm hoặc cảm biến áp suất).
