Có bao giờ bạn thắc mắc: một đường ống kín, không thể nhìn thấy bên trong, nhưng các kỹ sư vẫn có thể biết chính xác trong mỗi giây có bao nhiêu nước đang chảy qua?
Điều này không phải là phỏng đoán, mà được xác định bằng một thiết bị chuyên dụng gọi là đồng hồ lưu lượng. Đây là thiết bị dùng để đo lưu lượng và vận tốc của dòng chảy trong đường ống, từ nước sạch, nước thải cho đến khí và hóa chất.
Điều thú vị nằm ở chỗ: không có một nguyên lý chung duy nhất. Mỗi loại đồng hồ lưu lượng lại hoạt động dựa trên một cơ chế vật lý khác nhau, từ điện từ, dao động cơ học, sóng siêu âm cho đến hiện tượng xoáy trong dòng chảy.
Trong bài viết này, chúng ta sẽ cùng khám phá nguyên lý cốt lõi của 5 loại đồng hồ lưu lượng phổ biến nhất, theo cách đơn giản, dễ hiểu và dễ hình dung — bắt đầu với loại được sử dụng rộng rãi nhất hiện nay.

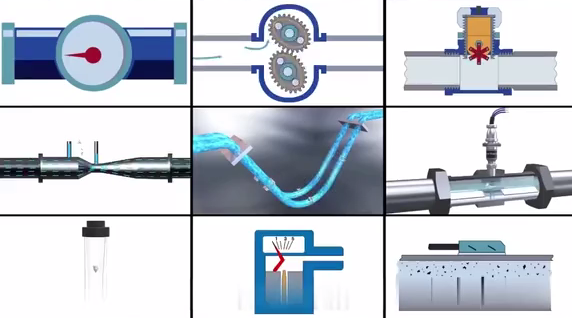

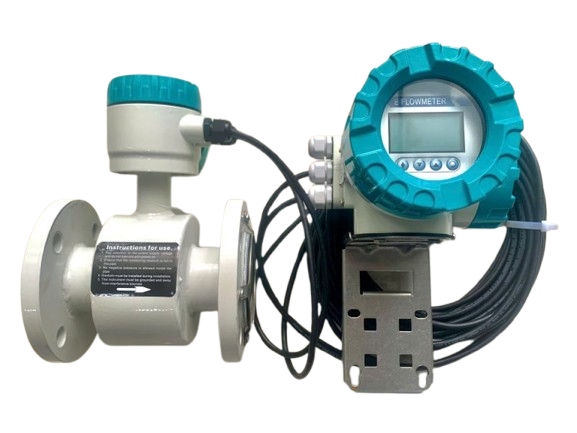

1. Đồng hồ lưu lượng điện tử (điện từ)
Nguyên lý của đồng hồ lưu lượng điện từ
Đồng hồ lưu lượng điện từ dựa trên định luật Định luật Faraday về cảm ứng điện từ, theo đó khi một chất lỏng dẫn điện chuyển động trong từ trường sẽ sinh ra điện áp cảm ứng.

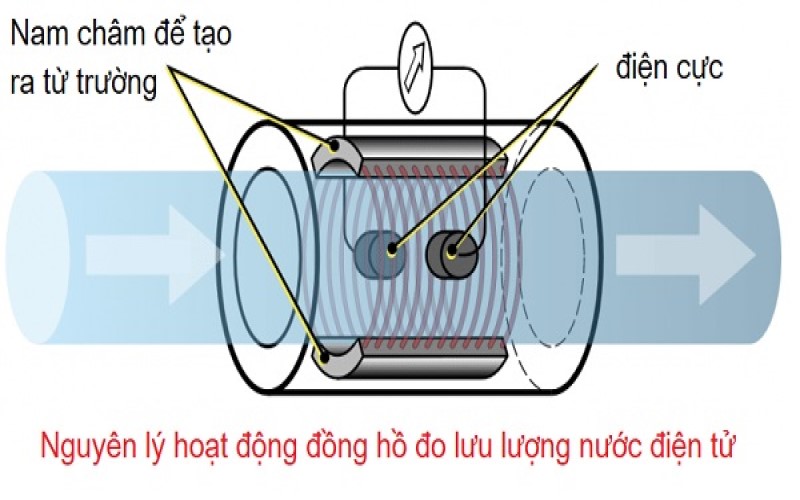

Khi dòng chất lỏng dẫn điện đi qua đường ống, bản thân nó đóng vai trò như một dây dẫn chuyển động. Hai cuộn dây được bố trí đối diện nhau tạo ra một từ trường ổn định vuông góc với hướng dòng chảy. Khi chất lỏng chảy qua và cắt các đường sức từ, một hiệu điện thế sẽ xuất hiện giữa hai điện cực đo đặt trên thành ống.
Giá trị điện áp này tỷ lệ tuyến tính với vận tốc dòng chảy, nghĩa là thiết bị đo trực tiếp vận tốc thay vì suy luận gián tiếp. Sau khi xác định vận tốc, bộ xử lý sẽ nhân với tiết diện ống để tính ra lưu lượng thể tích.
Ưu điểm nổi bật
- Độ chính xác cao, đo trực tiếp không cần hiệu chỉnh nhiều
- Không bị ảnh hưởng bởi nhiệt độ, áp suất, độ nhớt
- Không có bộ phận chuyển động → ít hao mòn, tuổi thọ cao
- Phù hợp với môi trường:
- Nước thải, bùn, chất rắn lơ lửng
- Hóa chất ăn mòn
- Thực phẩm, dược phẩm (loại đạt chuẩn vệ sinh)
Nhược điểm và điều kiện sử dụng
- Bắt buộc chất lỏng phải có độ dẫn điện (≥ 5 µS/cm, tùy model).
- Không sử dụng được cho: Dầu, xăng, dung môi hữu cơ, khí và hơi
- Chi phí đầu tư ban đầu cao hơn so với một số loại cơ học
- Cần lắp đặt đúng kỹ thuật (đầy ống, nối đất tốt) để đảm bảo độ chính xác
Ứng dụng thực tế
Đồng hồ lưu lượng điện từ được sử dụng rộng rãi trong:
- Nhà máy xử lý nước và nước thải
- Ngành hóa chất, xi mạ
- Ngành thực phẩm – đồ uống (sữa, bia, nước giải khát)
- Hệ thống cấp nước đô thị, khu công nghiệp
- Đo bùn, bột giấy, slurry trong công nghiệp nặng
Một số lưu ý khi lựa chọn
- Chọn vật liệu lớp lót (PTFE, Rubber…) phù hợp với môi trường
- Chọn vật liệu điện cực (Inox 316, Hastelloy, Titanium…) theo tính ăn mòn
- Kiểm tra dải đo và tốc độ dòng chảy (thường 0.3 – 10 m/s)
- Ưu tiên các model có tín hiệu xuất: 4-20mA, Pulse, Modbus, HART

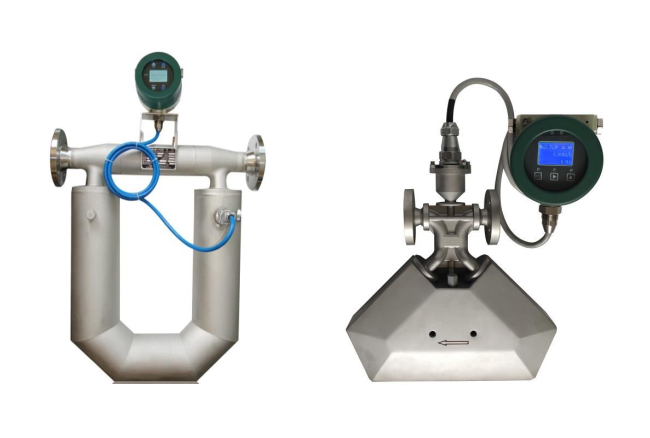

2. Đồng hồ lưu lượng Coriolis
Đồng hồ lưu lượng Coriolis được xem là một trong những thiết bị đo chính xác và hiện đại hàng đầu hiện nay, đặc biệt trong các ứng dụng yêu cầu độ tin cậy cao.
Nguyên lý của đồng hồ lưu lượng Coriolis
Nguyên lý hoạt động dựa trên Hiệu ứng Coriolis, một hiện tượng vật lý xảy ra khi có chuyển động trong hệ dao động. Bên trong đồng hồ là một cặp ống đo (thường có dạng chữ U hoặc thẳng). Khi không có dòng chảy, hệ thống sẽ kích thích hai ống này dao động ở tần số riêng và hoàn toàn đối xứng với nhau.

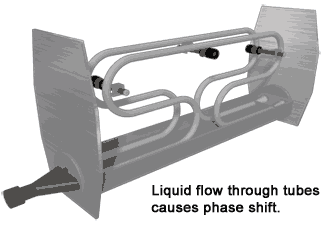

Khi chất lỏng hoặc khí đi qua do tác động của quán tính, dòng chảy sẽ tạo ra lực Coriolis lên thành ống, lực này làm xuất hiện một độ lệch pha rất nhỏ về thời gian giữa hai điểm dao động, các cảm biến sẽ ghi nhận độ lệch này và chuyển đổi thành tín hiệu điện. Từ đó, thiết bị có thể tính toán trực tiếp lưu lượng khối lượng (mass flow) mà không cần thông qua thể tích.
Điểm đặc biệt
- Đo trực tiếp lưu lượng khối lượng, không cần bù trừ nhiệt độ hay áp suất
- Có thể đo đồng thời nhiều thông số: lưu lượng khối lượng, mật độ (density), nhiệt độ
- Độ chính xác rất cao (có thể đạt ±0.1% hoặc tốt hơn)
Ưu điểm nổi bật
- Độ chính xác gần như cao nhất trong các loại đồng hồ lưu lượng
- Không phụ thuộc vào: Tính chất dòng chảy (Reynolds), độ nhớt, nhiệt độ, áp suất (đối với phép đo khối lượng)
- Đo được cả: Chất lỏng, khí, dung dịch đặc, bùn, slurry
- Không cần đoạn ống thẳng dài như nhiều loại khác
Nhược điểm
- Chi phí đầu tư cao (đắt hơn nhiều so với điện từ, turbine…)
- Kích thước lớn, nặng với đường kính ống lớn
- Nhạy với rung động cơ học từ môi trường bên ngoài
- Không phù hợp với lưu lượng rất thấp hoặc khí có mật độ cực thấp (một số trường hợp đặc biệt)
Ứng dụng thực tế
Đồng hồ Coriolis thường được xem là “tiêu chuẩn vàng” trong các ngành:
- Dầu khí (đo dầu thô, nhiên liệu, LPG, LNG)
- Hóa chất chính xác cao
- Thực phẩm – đồ uống (sữa, syrup, bia…)
- Dược phẩm, mỹ phẩm
- Định lượng, chiết rót tự động
Khi nào nên chọn Coriolis?
Bạn nên sử dụng Coriolis khi:
- Cần độ chính xác cực cao
- Cần đo khối lượng trực tiếp thay vì thể tích
- Cần đo thêm mật độ hoặc kiểm soát chất lượng
- Ứng dụng có giá trị cao (dầu, hóa chất, sản phẩm đắt tiền)
3. Đồng hồ lưu lượng siêu âm (Ultrasonic Flowmeter)
Nguyên lý của đồng hồ lưu lượng siêu âm
Đồng hồ lưu lượng siêu âm hoạt động dựa trên nguyên lý truyền sóng âm trong môi trường chất lỏng, với hai phương pháp phổ biến là truyền thời gian (Transit-Time) và Hiệu ứng Doppler.

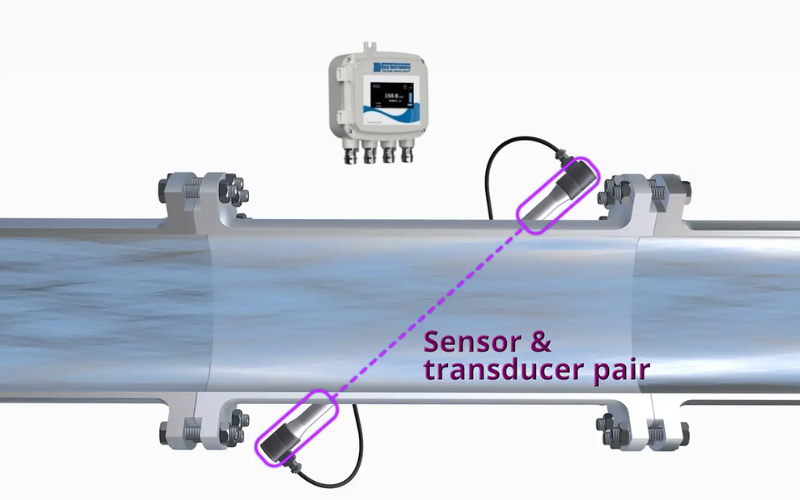

Ở phương pháp Transit-Time: Hai đầu dò siêu âm được lắp ở hai bên thành ống, một đầu phát sóng theo chiều dòng chảy, đầu còn lại phát ngược chiều, sóng siêu âm đi cùng chiều dòng chảy sẽ nhanh hơn, còn ngược chiều sẽ chậm hơn, sự chênh lệch thời gian truyền này được dùng để tính vận tốc dòng chảy. Sau khi có vận tốc, hệ thống sẽ tính ra lưu lượng thể tích dựa trên tiết diện ống.
Ở phương pháp Doppler: Sóng siêu âm phát vào dòng chảy và phản xạ lại khi gặp các hạt rắn hoặc bọt khí, sự thay đổi tần số của sóng phản xạ sẽ cho biết vận tốc dòng chảy
Ưu điểm nổi bật
- Không tiếp xúc trực tiếp với chất lỏng (đặc biệt với loại kẹp ngoài – clamp-on)
- Không gây tổn thất áp suất
- Không làm ảnh hưởng đến trạng thái dòng chảy
- Lắp đặt nhanh, không cần cắt ống
- Phù hợp với: Đường ống lớn, hệ thống đang vận hành liên tục
- Bảo trì thấp, tuổi thọ cao
Nhược điểm
- Độ chính xác phụ thuộc vào điều kiện dòng chảy
- Bị ảnh hưởng khi:
- Có nhiều bọt khí
- Có nhiều tạp chất (với loại Transit-Time)
Với phương pháp Doppler: Ngược lại, cần có hạt hoặc bọt để phản xạ, chi phí tương đối cao so với một số loại cơ học
Ứng dụng thực tế
Đồng hồ siêu âm được sử dụng rộng rãi trong:
- Hệ thống cấp nước sạch, nước đô thị
- Nhà máy xử lý nước và nước thải
- Hệ thống HVAC (chiller, nước lạnh)
- Ngành dầu khí (đo lưu lượng đường ống lớn)
- Đo khí (với loại ultrasonic gas flowmeter chuyên dụng)
Khi nào nên chọn đồng hồ siêu âm?
Bạn nên sử dụng khi:
- Không muốn cắt ống hoặc dừng hệ thống
- Cần đo không xâm lấn (non-invasive)
- Đường ống có kích thước lớn
- Môi trường sạch, ít bọt khí (đối với Transit-Time)

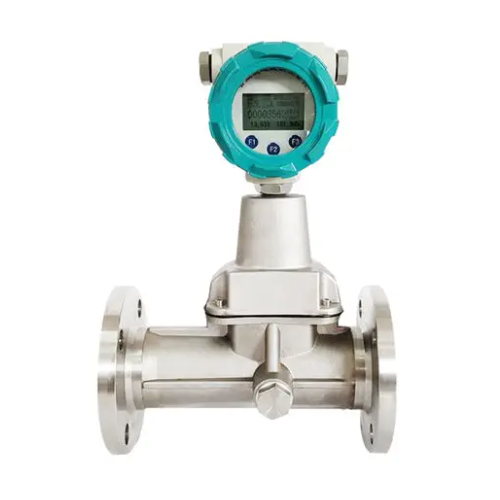

4. Đồng hồ lưu lượng Vortex (Vortex Flowmeter)
Nguyên lý của đồng hồ lưu lượng Vortex

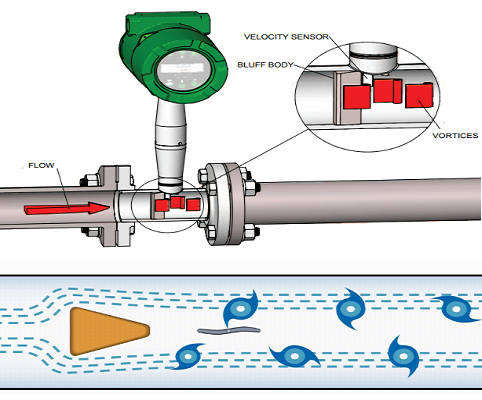

Đồng hồ lưu lượng Vortex hoạt động dựa trên hiện tượng Hiệu ứng xoáy Kármán. Khi dòng chất lỏng hoặc khí đi qua một vật cản cố định (gọi là thanh tạo xoáy – bluff body), phía sau vật cản sẽ hình thành các xoáy luân phiên hai bên, tạo thành một chuỗi xoáy tuần hoàn gọi là dải xoáy Kármán.
Các đặc điểm quan trọng:
- Các xoáy này xuất hiện theo quy luật ổn định, không ngẫu nhiên
- Tần số xuất hiện xoáy tỷ lệ thuận với vận tốc dòng chảy
- Cảm biến (áp điện hoặc áp suất) sẽ ghi nhận dao động do xoáy gây ra
=> Từ đó, thiết bị sẽ tính toán lưu lượng dựa trên số lượng xoáy đo được theo thời gian.
Ưu điểm nổi bật
- Cấu tạo đơn giản, không có bộ phận chuyển động
- Độ bền cao, ít bảo trì
- Ít bị ảnh hưởng bởi: Nhiệt độ, áp suất, tính chất vật lý của môi chất
- Hoạt động rất tốt với: Hơi nước (steam), khí nén, khí công nghiệp
Nhược điểm
- Độ chính xác kém ở lưu lượng thấp (cần đạt vận tốc tối thiểu để tạo xoáy ổn định)
- Nhạy với rung động cơ học từ đường ống
- Cần đoạn ống thẳng trước và sau để đảm bảo dòng chảy ổn định
- Không phù hợp với: Chất lỏng có độ nhớt cao, đòng chứa nhiều cặn bẩn hoặc hạt lớn
Ứng dụng thực tế
Đồng hồ Vortex được sử dụng rộng rãi trong:
- Đo hơi nước trong nhà máy (lò hơi, hệ thống steam)
- Khí nén trong hệ thống công nghiệp
- Khí gas, khí tự nhiên
- Một số ứng dụng chất lỏng sạch có độ nhớt thấp
Khi nào nên chọn Vortex?
Bạn nên sử dụng khi:
- Đo hơi nước hoặc khí là chính
- Cần thiết bị bền, ít bảo trì
- Không yêu cầu độ chính xác cực cao như Coriolis
- Hệ thống có lưu lượng ổn định, không quá thấp

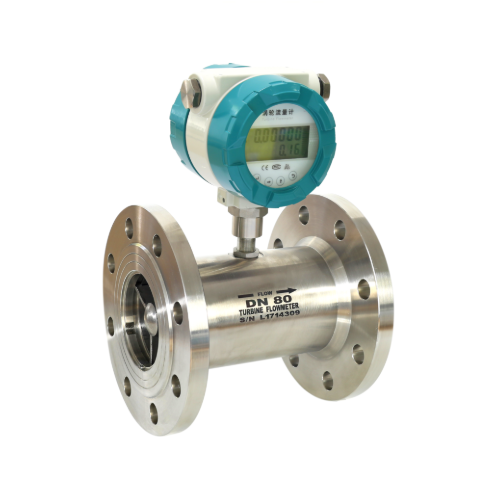

5. Đồng hồ lưu lượng tuabin (Turbine Flowmeter)
Nguyên lý của đồng hồ lưu lượng Turbine
Đồng hồ lưu lượng tuabin hoạt động dựa trên nguyên lý cơ học trực quan: dòng chất lỏng đi qua sẽ làm quay cánh quạt (tuabin) đặt bên trong đường ống.

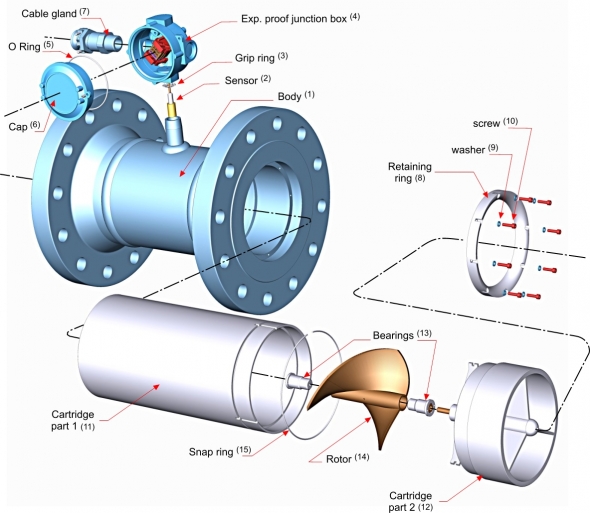

Cấu tạo chính gồm: Một rotor (cánh quạt) được gia công chính xác, trục quay đặt đồng tâm với dòng chảy, cảm biến (thường là Hall hoặc từ tính) để ghi nhận tốc độ quay
Khi chất lỏng chảy qua: Dòng chảy tác động trực tiếp lên cánh quạt, làm rotor quay với tốc độ tỷ lệ với vận tốc dòng chảy, mỗi vòng quay tương ứng với một thể tích chất lỏng xác định (hệ số K-factor). Cảm biến sẽ chuyển đổi tốc độ quay thành xung điện (pulse output), từ đó tính ra lưu lượng và tổng lưu lượng.
Ưu điểm nổi bật
- Độ chính xác cao (thường ±0.5% hoặc tốt hơn trong điều kiện lý tưởng)
- Phản hồi nhanh, phù hợp đo lưu lượng thay đổi liên tục
- Giá thành hợp lý so với độ chính xác mang lại
- Dễ tích hợp với hệ thống điều khiển (PLC, SCADA)
Nhược điểm
- Có bộ phận chuyển động → dễ bị mài mòn theo thời gian
- Rất nhạy với tạp chất: Cặn, hạt rắn, bọt khí
- Yêu cầu dòng chảy ổn định (cần đoạn ống thẳng)
- Độ chính xác bị ảnh hưởng bởi: Độ nhớt, mật độ chất lỏng
Điều kiện sử dụng phù hợp
- Chất lỏng sạch, ít tạp chất
- Độ nhớt thấp (nước sạch, dầu nhẹ, nhiên liệu…)
- Hệ thống có lọc tốt trước đồng hồ
Ứng dụng thực tế
Đồng hồ tuabin được sử dụng phổ biến trong:
- Đo nhiên liệu (xăng, dầu Diesel, dầu nhẹ)
- Hệ thống cấp nước sạch
- Ngành thực phẩm (chất lỏng sạch)
- Hệ thống đo lường và phân phối chất lỏng
Khi nào nên chọn tuabin?
Bạn nên sử dụng khi:
- Cần độ chính xác cao với chi phí hợp lý
- Môi chất sạch và ổn định
- Không có hạt rắn hoặc cặn trong dòng chảy
- Hệ thống có thể bảo trì định kỳ
Sau khi hiểu rõ nguyên lý hoạt động của từng loại đồng hồ lưu lượng, có thể thấy rằng không có thiết bị nào là “tốt nhất cho mọi trường hợp”, mà chỉ có thiết bị phù hợp nhất với từng ứng dụng cụ thể.
Việc lựa chọn đúng loại đồng hồ không chỉ giúp bạn đo chính xác hơn, mà còn tiết kiệm chi phí vận hành, giảm sai số và tăng độ ổn định cho toàn hệ thống. Ngược lại, chọn sai thiết bị có thể dẫn đến đo sai, nhanh hỏng, thậm chí ảnh hưởng đến toàn bộ quy trình sản xuất.
Nếu bạn đang phân vân chưa biết nên chọn loại nào cho hệ thống của mình — từ nước sạch, nước thải, hơi, khí cho đến hóa chất — thì đừng ngần ngại tìm hiểu kỹ hơn hoặc tham khảo ý kiến từ chuyên gia.
=> Một quyết định đúng ngay từ đầu sẽ giúp bạn tiết kiệm rất nhiều chi phí và rủi ro về sau.
