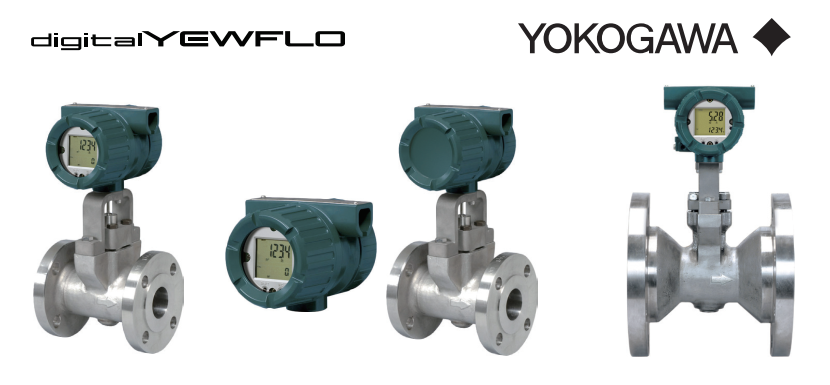

Đồng hồ lưu lượng Vortex Flowmeter Digital YEWFLO Yokogawa

Đồng hồ lưu lượng Vortex Flowmeter là gì?

Đồng hồ lưu lượng Vortex Flowmeter (hay còn gọi là công tơ đo lưu lượng kiểu xoáy) là một thiết bị đo lưu lượng chất lỏng, khí và hơi nước dựa trên nguyên lý tạo xoáy Kármán (Kármán vortex street).

Khi dòng chảy đi qua một vật cản hình trụ đặt trong ống, phía sau vật cản sẽ xuất hiện các xoáy đối xứng, tách ra luân phiên trái – phải. Tần số của các xoáy này tỷ lệ thuận với vận tốc dòng chảy. Dựa vào đó, cảm biến trong đồng hồ sẽ thu nhận và chuyển đổi thành tín hiệu điện để tính toán lưu lượng.

Công nghệ nổi bật

• SSP (Spectral Signal Processing): Công nghệ xử lý tín hiệu phổ do Yokogawa phát triển, giúp đồng hồ Vortex đo chính xác và ổn định ngay cả trong điều kiện khắc nghiệt.
• Multi-variable Option (MV): Tích hợp cảm biến nhiệt độ sẵn trong đồng hồ, cho phép tính toán lưu lượng khối (Mass Flow) và bù nhiệt độ.
• Reduced Bore Option (R1/R2): Loại giảm kích thước, phù hợp khi lắp trên đường ống nhỏ hoặc cần tiết kiệm chi phí.

Đặc điểm nổi bật (Features)

• Độ chính xác cao:
  • ±0.75% giá trị đo (lưu chất lỏng).
  • ±1% giá trị đo (hơi nước, khí).
• Phạm vi đo rộng:
  • Nhiệt độ từ –196°C đến +450°C (cả ứng dụng cryogenic và hơi áp suất cao).
• Áp suất cao:
  • Lên đến ASME Class 1500.
• Thiết kế chắc chắn, chống rung và giảm ảnh hưởng từ điều kiện đường ống.
• Hỗ trợ nhiều tín hiệu đầu ra: Analog, Pulse, HART, Modbus, Fieldbus.
• Có thể đo đồng thời lưu lượng + nhiệt độ.
• Hỗ trợ cáp tín hiệu dài đến 30m.
• Chứng nhận chống nổ quốc tế: TIIS / FM / ATEX / CSA / IECEx.

Ứng dụng điển hình

• Đo hơi bão hòa, hơi quá nhiệt trong nhà máy nhiệt điện, hóa chất.
• Đo khí nén, khí tự nhiên, khí công nghiệp (O₂, N₂, CO₂…).
• Đo nước làm mát, nước công nghiệp, dung dịch hóa chất.
• Phù hợp với môi trường rung động mạnh, nhiệt độ và áp suất cao.

Dải đo lưu lượng nước của đồng hồ Vortex Yokogawa (digitalYEWFLO)

Kích thước ống (DN)	Model Code	Dải đo lưu lượng (m³/h)	Dải lưu lượng chính xác (m³/h)
DN15	DY015	0.30 – 6	0.94 – 6
DN25	DY025	0.65 – 18	1.7 – 18
DN40	DY040	1.3 – 40	2.6 – 40
DN50	DY050	2.2 – 73	3.3 – 73
DN80	DY080	4.3 – 142	4.6 – 142
DN100	DY100	7.5 – 248	7.5 – 248
DN150	DY150	17 – 544	18 – 544
DN200	DY200	34 – 973	34 – 973
DN250	DY250	60 – 1506	60 – 1506
DN300	DY300	86 – 2156	86 – 2156
DN400	DY400	177 – 3547	177 – 3547

Dải đo lưu lượng khí của Vortex Yokogawa

Kích thước ống (DN)	Model Code	1.0 MPa (Nm³/h)	1.5 MPa (Nm³/h)	2.5 MPa (Nm³/h)
DN15	DY015	67 – 958	100 – 1437	167 – 2388
DN25	DY025	110 – 1329	165 – 1993	275 – 3536
DN40	DY040	220 – 2659	330 – 3989	550 – 6648
DN50	DY050	361 – 3831	542 – 5747	902 – 9580
DN80	DY080	701 – 6182	1051 – 9273	1753 – 15,454
DN100	DY100	1218 – 29,694	1827 – 44,541	3050 – 74,244
DN150	DY150	2682 – 68,969	4022 – 103,454	6705 – 172,424
DN200	DY200	4596 – 114,914	6894 – 172,424	11,491 – 287,285
DN250	DY250	7180 – 179,793	10,770 – 269,689	17,949 – 449,484
DN300	DY300	10,370 – 239,393	15,555 – 359,090	25,925 – 598,484
DN400	DY400	27,900 – 563,853	41,850 – 845,779	69,800 – 1,409,634

Dải đo lưu lượng hơi của Vortex Yokogawa

DN (mm)	Model Code	1.0 MPa (kg/h)	1.5 MPa (kg/h)	2.5 MPa (kg/h)	3.0 MPa (kg/h)
DN15	DY015	18 – 225	23 – 309	36 – 628	43 – 748
DN25	DY025	40 – 843	53 – 1209	97 – 1585	116 – 2318
DN40	DY040	92 – 1662	123 – 2284	223 – 3759	268 – 5532
DN50	DY050	153 – 2753	204 – 3789	368 – 6228	442 – 9159
DN80	DY080	307 – 5498	409 – 7570	736 – 12,688	883 – 18,442
DN100	DY100	307 – 6278	409 – 8652	736 – 14,492	882 – 19,307
DN150	DY150	690 – 14,078	920 – 19,401	1656 – 32,527	1983 – 43,084
DN200	DY200	1229 – 25,310	1638 – 34,935	2950 – 58,801	3538 – 80,453
DN250	DY250	1919 – 39,021	2557 – 53,951	4601 – 90,170	5520 – 123,731
DN300	DY300	2765 – 56,274	3684 – 77,824	6622 – 130,542	7950 – 179,072
DN400	DY400	10,120 – 132,193	13,483 – 160,037	24,620 – 291,131	29,754 – 345,005

Tại sao nên chọn đồng hồ nước Yokogawa?

Với sự kết hợp giữa công nghệ Nhật Bản và tiêu chuẩn quốc tế, đồng hồ nước Yokogawa không chỉ mang lại sự ổn định – chính xác – bền bỉ, mà còn giúp doanh nghiệp tối ưu chi phí quản lý, giảm thất thoát tài nguyên và nâng cao hiệu quả sản xuất.

Mua đồng hồ lưu lượng Vortex Flowmeter ở đâu?

Công ty TNHH VLT – đơn vị chuyên nhập khẩu và phân phối thiết bị đo lường công nghiệp (lưu lượng, áp suất, nhiệt độ, quan trắc nước). Cung cấp đồng hồ Vortex Flowmeter chính hãng, đầy đủ chứng từ xuất xứ. Hỗ trợ tư vấn kỹ thuật, lắp đặt và bảo hành.
