1. Đồng hồ lưu lượng tuabin (Turbine Flow Meter) là gì?
Đồng hồ lưu lượng tuabin (Turbine Flow Meter) là thiết bị đo lưu lượng chất lỏng được sử dụng rộng rãi trong các hệ thống công nghiệp nhờ độ chính xác cao, khả năng đo ổn định và kết cấu bền bỉ. Thiết bị hoạt động dựa trên nguyên lý cánh tuabin quay theo dòng chảy, từ đó chuyển đổi vận tốc dòng chảy thành tín hiệu điện để hiển thị lưu lượng.
Đồng hồ lưu lượng tuabin đặc biệt phù hợp cho các môi chất như nước sạch, nước công nghiệp, hóa chất lỏng, nhiên liệu và các chất lỏng có độ nhớt thấp đến trung bình.
2. Nguyên lý hoạt động của đồng hồ lưu lượng tuabin
Khi chất lỏng chảy qua thân đồng hồ, lực dòng chảy tác động lên cánh tuabin làm cánh quay quanh trục. Tốc độ quay của cánh tuabin tỷ lệ thuận với vận tốc dòng chảy.
Nam châm vĩnh cửu gắn trên cánh tuabin tạo ra sự thay đổi từ trường khi quay. Cảm biến điện từ sẽ thu nhận sự thay đổi này và chuyển đổi thành xung điện. Bộ chuyển đổi tín hiệu xử lý xung để tính toán:
- Lưu lượng tức thời
- Tổng lưu lượng tích lũy
Nhờ nguyên lý đo này, đồng hồ đạt độ lặp lại cao, sai số thấp và độ ổn định lâu dài.

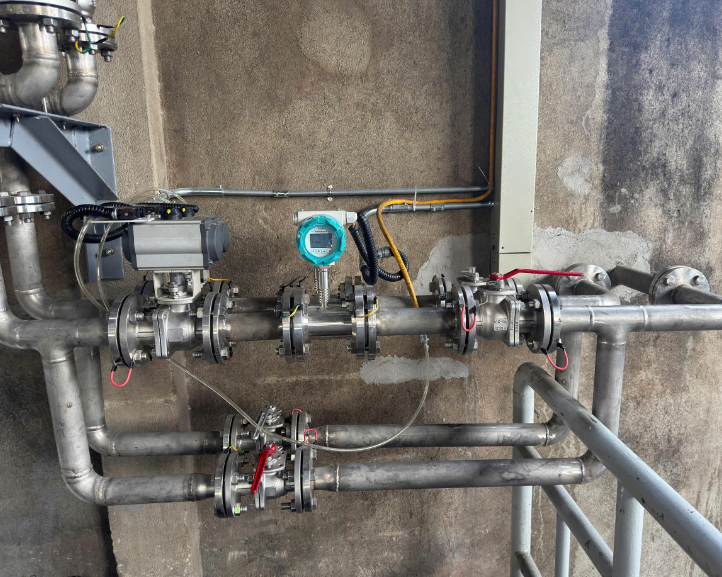

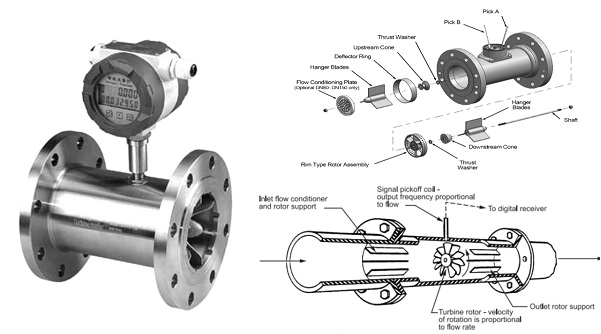

3. Cấu tạo đồng hồ lưu lượng tuabin
Đồng hồ lưu lượng tuabin có cấu tạo kết hợp giữa cơ khí chính xác và điện tử đo lường, bao gồm các bộ phận chính sau:
| Bộ phận | Chức năng |
|---|---|
| Thân đồng hồ | Chịu áp lực dòng chảy, kết nối trực tiếp với đường ống |
| Cánh tuabin | Quay theo dòng chảy để tạo tín hiệu đo |
| Trục tuabin | Truyền chuyển động quay từ cánh |
| Ổ trục (Bearing) | Giảm ma sát, đảm bảo độ ổn định khi đo |
| Nam châm vĩnh cửu | Tạo từ trường để sinh tín hiệu |
| Cảm biến điện từ | Thu nhận tín hiệu từ trường |
| Bộ chuyển đổi (Converter) | Xử lý tín hiệu, tính toán lưu lượng |
| Màn hình LCD | Hiển thị lưu lượng tức thời và tổng |
| Cổng kết nối | Kết nối nguồn cấp và tín hiệu ngõ ra |
3.1. Thân đồng hồ
Thân đồng hồ là bộ phận chịu áp lực trực tiếp từ hệ thống đường ống, được thiết kế:
- Chắc chắn, kín khít
- Chịu được áp suất và rung động
- Phù hợp kết nối ren hoặc mặt bích tiêu chuẩn công nghiệp
Bề mặt bên trong thân được gia công nhẵn nhằm giảm tổn thất áp suất và hạn chế nhiễu dòng chảy.
3.2. Cánh tuabin và cụm trục quay
Cánh tuabin là bộ phận quan trọng nhất trong quá trình đo:
- Thiết kế khí động học tối ưu
- Quay tỷ lệ thuận với vận tốc dòng chảy
- Hoạt động ổn định trong dải lưu lượng rộng
Cụm trục và ổ trục giúp giảm ma sát, tăng độ nhạy đo và kéo dài tuổi thọ thiết bị.
3.3. Cụm cảm biến và nam châm
Nam châm vĩnh cửu được gắn trên cánh tuabin, khi quay sẽ tạo ra sự thay đổi từ trường.
Cảm biến điện từ sẽ:
- Thu nhận tín hiệu biến thiên
- Chuyển đổi thành xung điện chính xác
- Gửi tín hiệu về bộ xử lý trung tâm
Thiết kế này giúp đo không tiếp xúc điện trực tiếp với môi chất, nâng cao độ bền và độ ổn định.
3.4. Bộ chuyển đổi tín hiệu (Converter)
Bộ chuyển đổi có nhiệm vụ:
- Khuếch đại và tạo dạng tín hiệu
- Tính toán lưu lượng tức thời & lưu lượng tích lũy
- Chuyển đổi sang các dạng tín hiệu: 4–20mA/Pulse/RS485 (Modbus RTU)
Bộ chuyển đổi có thể sử dụng nguồn DC 24V hoặc pin Lithium, phù hợp nhiều điều kiện lắp đặt khác nhau.
3.5. Màn hình hiển thị & phím điều khiển
Màn hình LCD hiển thị rõ ràng các thông số đo
Phím bấm cho phép:
- Cài đặt đơn vị đo
- Hiệu chỉnh hệ số K
- Cài đặt mật độ chất lỏng
- Reset nhanh lưu lượng tích lũy
Giao diện thân thiện, dễ thao tác cho người vận hành.
4. Thông số kỹ thuật đồng hồ lưu lượng tuabin
4.1. Thông số cơ bản
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Đồng hồ lưu lượng tuabin |
| Độ chính xác | ±0.5% |
| Độ lặp lại | ≤ ±0.2% |
| Kích thước danh định | DN15 – DN500 |
| Kiểu kết nối | Ren / Mặt bích |
| Tiêu chuẩn mặt bích | JB79-59, JB81-59, JB82-59 |
| Hướng lắp đặt | Lắp ngang |
4.2. Điều kiện làm việc
| Thông số | Giá trị |
|---|---|
| Nhiệt độ môi trường | -20 ~ +55 °C |
| Độ ẩm | 5% ~ 95% RH |
| Nhiệt độ chất lỏng | -20 ~ +120 °C |
| Áp suất khí quyển | 86 ~ 106 kPa |
4.3. Nguồn cấp & tín hiệu
| Thông số | Giá trị |
|---|---|
| Nguồn cấp | DC 24V hoặc pin Lithium |
| Dung lượng pin | 19Ah |
| Tuổi thọ pin | Lên đến 4 năm |
| Tín hiệu ngõ ra | 4–20mA / Pulse / RS485 |
| Chuẩn truyền thông | RS485 – Modbus RTU |
| Đơn vị đo | m³/h, m³/min, L/h, L/min… |
5. Ứng dụng của đồng hồ lưu lượng tuabin
Đồng hồ lưu lượng tuabin đặc biệt phù hợp để đo nước sạch, nước tinh khiết, nước sau RO và nước dùng trong ngành thực phẩm nhờ cơ chế đo dựa trên chuyển động quay ổn định của cánh tuabin trong môi trường chất lỏng sạch, không chứa cặn rắn và xơ sợi. Với các dòng nước có độ trong cao, độ nhớt thấp và dòng chảy ổn định, cánh tuabin có thể quay chính xác theo vận tốc dòng chảy, từ đó mang lại độ chính xác và độ lặp lại rất cao so với nhiều loại đồng hồ khác.
Đối với nước sau RO và nước tinh khiết, việc sử dụng đồng hồ tuabin giúp kiểm soát lưu lượng chính xác, hạn chế thất thoát và đảm bảo tính ổn định cho hệ thống xử lý. Trong ngành thực phẩm và đồ uống, đồng hồ tuabin đáp ứng tốt yêu cầu đo lường liên tục, ổn định, dễ tích hợp với hệ thống PLC/SCADA, đồng thời phù hợp với các tiêu chuẩn vận hành nhờ cấu tạo đơn giản, ít nhiễu và khả năng làm việc bền bỉ trong thời gian dài.
Chính vì vậy, đồng hồ lưu lượng tuabin luôn là lựa chọn ưu tiên cho các hệ thống đo nước sạch và nước công nghệ có yêu cầu cao về độ chính xác và độ tin cậy.
6. So sánh đồng hồ lưu lượng tuabin và các dòng đồng hồ lưu lượng khác
| Tiêu chí | Đồng hồ tuabin | Đồng hồ điện từ | Đồng hồ Vortex |
|---|---|---|---|
| Nguyên lý | Cơ học (cánh quay) | Cảm ứng điện từ | Dao động xoáy |
| Bộ phận chuyển động | Có | Không | Không |
| Yêu cầu độ sạch nước | Cao | Thấp | Trung bình |
| Độ chính xác | Cao | Cao | Trung bình |
| Ảnh hưởng bởi cặn | Dễ bị ảnh hưởng | Hầu như không | Ít |
| Giá thành | Trung bình – thấp | Cao | Trung bình |
7. Vì sao vẫn chọn đồng hồ tuabin cho nước thải sau xử lý?
Mặc dù có hạn chế với nước thải thô, đồng hồ lưu lượng tuabin vẫn được lựa chọn rộng rãi trong hệ thống nước thải sau xử lý, vì:
- Độ chính xác cao hơn Vortex
- Giá thành thấp hơn điện từ
- Độ lặp lại tốt, đo ổn định lâu dài
- Tiêu thụ điện năng thấp (có phiên bản dùng pin)
- Dễ tích hợp PLC/SCADA (4–20mA, RS485)
7. Gợi ý lựa chọn đúng đồng hồ cho hệ thống nước thải
- Nước thải thô, nhiều cặn → Đồng hồ điện từ
- Nước thải sau xử lý, sạch, ổn định → Đồng hồ tuabin
- Hơi, khí, nước nóng áp cao → Đồng hồ Vortex
