Đồng hồ lưu lượng siêu âm lắp ngoài ống

Đồng hồ lưu lượng siêu âm lắp ngoài ống là gì?

Đồng hồ lưu lượng siêu âm lắp ngoài ống (Ultrasonic Clamp-on Flow Meter) là thiết bị đo lưu lượng chất lỏng không cần cắt ống, không tiếp xúc trực tiếp với môi chất. Cảm biến siêu âm được kẹp bên ngoài bề mặt ống, sử dụng nguyên lý thời gian truyền sóng siêu âm (Transit-time) để xác định tốc độ và lưu lượng chất lỏng bên trong.

✔ Không cần dừng hệ thống khi lắp đặt
✔ Không gây áp lực, không rò rỉ
✔ Độ chính xác cao ±1%
✔ Phù hợp cho nhiều loại chất lỏng: nước sạch, nước thải, dầu, hóa chất, dung môi

Cấu tạo và nguyên lý hoạt động của đồng hồ lưu lượng siêu âm lắp ngoài ống

Cấu tạo

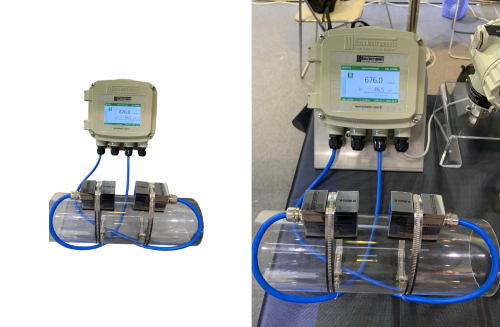

Một bộ đồng hồ lưu lượng siêu âm clamp-on thường bao gồm:

• Cảm biến siêu âm (Transducer): được kẹp chặt bên ngoài ống, có nhiệm vụ phát và thu sóng siêu âm. Có nhiều loại cảm biến (cho ống nhỏ, vừa, lớn và cho môi trường nhiệt độ cao).

• Bộ xử lý trung tâm (Converter/Display unit): nhận tín hiệu từ cảm biến, xử lý bằng công nghệ số (DSP), sau đó hiển thị các thông số như: vận tốc dòng chảy, lưu lượng tức thời, tổng lưu lượng.

• Cáp tín hiệu và phụ kiện kẹp: dùng để kết nối cảm biến với bộ xử lý và cố định chắc chắn trên ống.

• Nguồn cấp & giao diện kết nối: hỗ trợ 220VAC hoặc 24VDC, có cổng RS485 Modbus, 4-20mA, USB phục vụ cho giám sát và truyền dữ liệu.

Nguyên lý hoạt động

• Thiết bị hoạt động theo phương pháp Transit-time (thời gian truyền sóng siêu âm).
• Hai đầu cảm biến được lắp đối diện nhau trên bề mặt ống. Một đầu phát, một đầu nhận sóng siêu âm.
• Khi chất lỏng chảy trong ống, thời gian truyền sóng siêu âm theo chiều dòng chảy sẽ nhanh hơn so với ngược dòng.
• Bộ xử lý so sánh sự chênh lệch thời gian này để tính ra vận tốc của chất lỏng.
• Từ vận tốc, kết hợp với đường kính ống → thiết bị tính ra lưu lượng tức thời (m³/h) và tổng lưu lượng (m³).

➡️ Nhờ nguyên lý này, đồng hồ có thể đo chính xác mà không cần tiếp xúc trực tiếp với chất lỏng, không gây tổn thất áp suất và hoàn toàn an toàn với môi trường.

Ưu điểm nổi bật của đồng hồ lưu lượng siêu âm lắp ngoài ống

So với các loại đồng hồ lưu lượng truyền thống (cánh quạt, turbine, điện từ…), đồng hồ siêu âm lắp ngoài ống có những ưu điểm vượt trội:

✅ Lắp đặt nhanh chóng, không cần cắt ống

• Chỉ cần kẹp cảm biến bên ngoài ống, không ảnh hưởng đến hoạt động của hệ thống.

• Có thể lắp đặt ngay cả khi đường ống đang vận hành.

✅ Không gây tổn thất áp suất

• Vì không có bộ phận nào nằm trong lòng ống, lưu lượng dòng chảy không bị cản trở.

• Đảm bảo hiệu suất hệ thống và tiết kiệm năng lượng.

✅ Độ chính xác cao và ổn định

• Sai số thấp, chỉ khoảng ±1%.

• Có khả năng tự hiệu chỉnh theo chất liệu ống và điều kiện dòng chảy.

✅ Đo được nhiều loại chất lỏng khác nhau

• Nước sạch, nước nóng, nước thải sinh hoạt, hóa chất, dầu diesel, dung môi, thậm chí cả nước biển.

• Miễn là dung dịch có hàm lượng tạp chất hoặc bọt khí thấp (<5%).

✅ Độ bền cao – Ít bảo trì

• Không có bộ phận chuyển động → ít hư hỏng, tuổi thọ cao.

• Phù hợp lắp ở môi trường công nghiệp khắc nghiệt (IP66, IP68).

✅ Kết nối và quản lý thông minh

• Hỗ trợ nhiều chuẩn giao tiếp: RS485 Modbus, 4-20mA, xung (pulse), USB, datalogger.

• Cho phép giám sát từ xa, kết nối SCADA, IoT.

• 👉 Tóm lại: Đồng hồ lưu lượng siêu âm lắp ngoài ống không chỉ chính xác mà còn linh hoạt, dễ lắp đặt, độ bền cao, gần như không cần bảo trì, nên ngày càng được ứng dụng rộng rãi trong cấp thoát nước, HVAC, năng lượng, dầu khí, hóa chất, thực phẩm và dược phẩm.

Ứng dụng thực tế của đồng hồ lưu lượng siêu âm lắp ngoài ống

• Nhờ thiết kế không xâm lấn, độ chính xác cao, lắp đặt nhanh chóng mà đồng hồ lưu lượng siêu âm lắp ngoài ống được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng.

🔹 4.1. Ngành cấp thoát nước

• Đo lưu lượng nước sạch trong nhà máy nước, hệ thống phân phối.

• Kiểm soát dòng chảy trong mạng lưới cấp nước đô thị.

• Giám sát nước thải sinh hoạt, nước thải công nghiệp trước khi xử lý.

• Đặc biệt phù hợp với hệ thống đã lắp đặt lâu năm, không cần cắt ống thay thế.

🔹 4.2. Ngành năng lượng – HVAC (Điều hòa không khí, nhiệt lạnh)

• Đo lưu lượng nước nóng, nước lạnh trong hệ thống HVAC.

• Kiểm soát nhiệt lượng và hiệu suất sử dụng năng lượng.

• Ứng dụng trong nhà máy điện, trung tâm thương mại, tòa nhà cao tầng, khu công nghiệp.

• Không cần dừng hệ thống khi bảo trì → tiết kiệm chi phí vận hành.

🔹 4.3. Ngành dầu khí và hóa chất

• Đo dầu diesel, dầu nhớt, nhiên liệu, dung môi, axit, kiềm.

• Phù hợp với môi trường dễ cháy nổ do không cần tiếp xúc trực tiếp với chất lỏng.

• Hạn chế ăn mòn, kéo dài tuổi thọ hệ thống đường ống.

• Dùng trong kho chứa xăng dầu, nhà máy hóa chất, lọc dầu.

🔹 4.4. Ngành thực phẩm và dược phẩm

• Đo lưu lượng nước tinh khiết, dung dịch, cồn, siro trong sản xuất thực phẩm, đồ uống.

• Ứng dụng trong nhà máy bia, nước giải khát, sữa, dược phẩm.

• An toàn tuyệt đối vì cảm biến không tiếp xúc trực tiếp với chất lỏng.

🔹 4.5. Ngành xử lý môi trường

• Kiểm soát dòng chảy trong hệ thống xử lý nước thải, nước tái sử dụng.

• Đo lưu lượng dung dịch hóa chất sử dụng trong quá trình xử lý.

• Đảm bảo tuân thủ quy định về môi trường và báo cáo vận hành chính xác.

📌 Tóm gọn lợi ích ứng dụng:

• Tiết kiệm thời gian lắp đặt (không cần dừng hệ thống, không cắt ống).

• Đa ngành nghề: từ cấp nước, năng lượng, dầu khí, hóa chất, đến thực phẩm – dược phẩm.

• Độ chính xác cao, phù hợp cho cả đo kiểm soát và đo thương mại.

• An toàn và bền bỉ, đặc biệt trong môi trường khắc nghiệt.

👉 Chính nhờ sự linh hoạt và ưu điểm vượt trội, đồng hồ lưu lượng siêu âm lắp ngoài ống hiện nay đang trở thành giải pháp được ưu tiên hàng đầu trong nhiều nhà máy, khu công nghiệp và hệ thống cấp thoát nước hiện đại.

Thông số kỹ thuật tiêu biểu (BSUF-TTCP Ultrasonic Flowmeter)

• Đo ống từ DN15…DN6000

• Vận tốc đo: 0 – 10 m/s

• Nhiệt độ: -40…160°C (với cảm biến HT)

• Độ chính xác: ±1%

• Độ lặp lại: ±0.2%

• Chuẩn bảo vệ: IP66 / IP68

• Ngõ ra: 4-20mA, Pulse, RS485 Modbus

Báo giá & tư vấn lắp đặt

👉 Giá đồng hồ lưu lượng siêu âm lắp ngoài ống phụ thuộc vào:

• Đường kính ống cần đo

• Nhiệt độ, áp suất, loại chất lỏng

• Thương hiệu và model

Câu hỏi thường gặp (FAQ)

❓ Đồng hồ lưu lượng siêu âm lắp ngoài ống có bền không?

✅ Rất bền vì không tiếp xúc trực tiếp với chất lỏng, tuổi thọ cao, ít bảo trì.

❓ Có đo được nước thải hay không?

✅ Có, miễn là nước thải không chứa quá nhiều cặn rắn (>5%).

❓ Có cần dừng máy khi lắp đặt không?

✅ Không, thiết bị được kẹp ngoài ống nên có thể lắp ngay khi hệ thống đang chạy.

❓ Độ chính xác thế nào?

✅ Sai số thấp ±1%, phù hợp cho cả công nghiệp và dân dụng.
