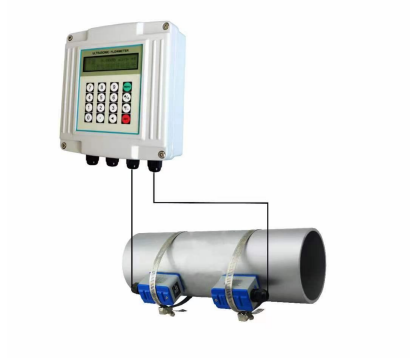

Đồng hồ lưu lượng siêu âm kẹp ngoài là gì?
Lưu lượng kế siêu âm kẹp ngoài (Clamp-On Ultrasonic Flowmeter) là thiết bị đo lưu lượng chất lỏng trong đường ống bằng sóng siêu âm, được lắp bên ngoài thành ống mà không cần cắt ống, khoan lỗ hay dừng hệ thống.
Thiết bị hoạt động theo nguyên lý siêu âm Transit-Time (thời gian truyền sóng), cho phép đo chính xác lưu lượng của nhiều loại chất lỏng khác nhau, đặc biệt phù hợp cho các hệ thống đang vận hành liên tục hoặc yêu cầu cao về an toàn và vệ sinh.
Nguyên lý hoạt động
Lưu lượng kế siêu âm kẹp ngoài sử dụng hai đầu dò siêu âm gắn đối xứng trên thành ống:
- Một đầu dò phát sóng theo chiều dòng chảy
- Một đầu dò phát sóng ngược chiều dòng chảy
Sự chênh lệch thời gian truyền sóng giữa hai chiều này tỷ lệ thuận với vận tốc dòng chảy. Từ đó, bộ xử lý sẽ tính toán chính xác lưu lượng thể tích của chất lỏng trong đường ống.
Thông số kỹ thuật đồng hồ lưu lượng siêu âm kẹp ngoài
| Thông số | Giá trị |
|---|---|
| Sản phẩm | Lưu lượng kế siêu âm kẹp ngoài |
| Nguyên lý đo | Siêu âm Transit-Time (thời gian truyền sóng) |
| Vật liệu vỏ | Nhựa công nghiệp |
| Kiểu lắp đặt | Kẹp ngoài ống (không xâm lấn) |
| Nguồn cấp | 220VAC / 24VDC |
| Ngõ ra tín hiệu | 4–20mA / RS485 (Modbus RTU) |
| Dải kích thước ống | DN15 – DN6000 |
| Loại đầu dò (Probe) | S / M / L |
| Dải vận tốc đo | 0.03 – 5 m/s |
| Độ chính xác | ±1.0% giá trị đo |
| Độ lặp lại | ±0.2% |
| Dải nhiệt độ chất lỏng | -20 ~ 90°C / -20 ~ 160°C (tùy đầu dò) |
| Nhiệt độ môi trường | -20 ~ 60°C |
| Loại chất lỏng đo | Nước, nước thải ít bọt, dầu, hóa chất lỏng |
| Vật liệu ống phù hợp | Thép, inox, gang, đồng, PVC, HDPE |
| Yêu cầu đường ống | Ống luôn đầy chất lỏng |
| Đoạn ống thẳng yêu cầu | ≥10D trước / ≥5D sau |
| Màn hình hiển thị | LCD (lưu lượng tức thời & tổng) |
| Cấp bảo vệ | IP65 / IP67 |
| Ứng dụng | Đo lưu lượng chất lỏng trong đường ống |
Ưu điểm của lưu lượng kế siêu âm kẹp ngoài
- So với các loại lưu lượng kế truyền thống, clamp-on ultrasonic flowmeter mang lại nhiều lợi thế vượt trội:
- Không cần cắt ống, không gián đoạn hệ thống
- Không gây tổn thất áp suất
- Không tiếp xúc với lưu chất, phù hợp chất ăn mòn hoặc nước sạch
- Lắp đặt nhanh chóng, dễ di dời
- Ít bảo trì, tuổi thọ cao
- Phù hợp cho cả lắp cố định và đo kiểm tra tạm thời
Ứng dụng thực tế
- Ngành nước & xử lý nước thải: đo nước sạch, nước tuần hoàn, nước thải ít bọt khí
- Hệ thống HVAC & năng lượng: đo lưu lượng nước nóng, nước lạnh, chiller
- Công nghiệp & hóa chất: đo dầu, dung môi, hóa chất lỏng
- Thực phẩm & đồ uống: đo nước, sữa, dung dịch CIP
- Thiết bị đặc biệt phù hợp cho các hệ thống đang vận hành, không thể dừng máy hoặc cắt ống.
Điều kiện lắp đặt để đạt độ chính xác cao
Để lưu lượng kế hoạt động ổn định và chính xác, cần lưu ý:
- Đường ống luôn đầy chất lỏng
- Đảm bảo đoạn ống thẳng:
- ≥ 10D phía trước
- ≥ 5D phía sau
- Bề mặt ống sạch, không rỉ sét dày
- Sử dụng keo tiếp âm đúng kỹ thuật
- Tránh vị trí rung động mạnh hoặc nhiều bọt khí
So sánh lưu lượng kế siêu âm kẹp ngoài với các loại khác
| Tiêu chí | Siêu âm kẹp ngoài | Điện từ | Cơ học |
|---|---|---|---|
| Cắt ống | Không | Có | Có |
| Tổn thất áp suất | Không | Không | Có |
| Bảo trì | Rất thấp | Thấp | Cao |
| Chất lỏng ăn mòn | Rất tốt | Tốt | Kém |
| Lắp đặt | Nhanh | Phức tạp | Phức tạp |
Lưu lượng kế siêu âm kẹp ngoài là giải pháp đo lưu lượng hiện đại – an toàn – hiệu quả, đặc biệt phù hợp cho các hệ thống cần đo mà không được phép can thiệp vào đường ống. Với độ chính xác cao, lắp đặt linh hoạt và chi phí vận hành thấp, đây là lựa chọn tối ưu cho nhiều ngành công nghiệp hiện nay.
