Đồng hồ lưu lượng Siemens là thiết bị đo lưu lượng chất lỏng, khí hoặc hơi được sản xuất bởi Siemens – một trong những tập đoàn hàng đầu thế giới về tự động hóa và đo lường công nghiệp.
Đồng hồ lưu lượng Siemens là giải pháp đo lường đa dạng – chính xác – bền bỉ, phù hợp cho hầu hết các ngành công nghiệp. Nhờ danh mục sản phẩm phong phú và công nghệ tiên tiến, Siemens có thể đáp ứng gần như mọi nhu cầu đo lưu lượng từ đơn giản đến phức tạp.
Đồng hồ lưu lượng Siemens là gì?
Đồng hồ lưu lượng Siemens là thiết bị đo lưu lượng chất lỏng, khí hoặc hơi được sản xuất bởi Siemens – thương hiệu hàng đầu thế giới trong lĩnh vực tự động hóa và đo lường công nghiệp. Các sản phẩm thuộc dòng SITRANS F được ứng dụng rộng rãi trong nhiều ngành như xử lý nước, hóa chất, thực phẩm và năng lượng.
Đồng hồ lưu lượng Siemens là giải pháp đo lường hiện đại với độ chính xác cao, độ bền vượt trội và khả năng ứng dụng linh hoạt. Đây là lựa chọn hàng đầu cho các doanh nghiệp cần kiểm soát lưu lượng trong sản xuất và xử lý hệ thống công nghiệp.
Thiết bị giúp doanh nghiệp kiểm soát chính xác lưu lượng dòng chảy, tối ưu vận hành và tiết kiệm chi phí sản xuất. Siemens cung cấp đa dạng công nghệ đo, đáp ứng nhiều loại môi chất và điều kiện làm việc khác nhau.
Các dòng đồng hồ lưu lượng Siemens phổ biến.
1. Đồng hồ lưu lượng điện từ: Phù hợp đo chất lỏng dẫn điện như nước sạch, nước thải, hóa chất. Đây là dòng được sử dụng phổ biến nhất trong ngành xử lý nước.
2. Đồng hồ lưu lượng siêu âm: Có loại kẹp ngoài, không cần cắt ống, dễ lắp đặt. Thích hợp cho hệ thống đang vận hành hoặc cần đo tạm thời.
3. Đồng hồ lưu lượng Coriolis: Đo lưu lượng khối lượng với độ chính xác rất cao, phù hợp cho hóa chất, thực phẩm, dầu khí.
4. Đồng hồ lưu lượng Vortex: Chuyên dùng cho hơi, khí và môi trường nhiệt độ cao.
5. Đồng hồ lưu lượng chênh áp: Ứng dụng trong các hệ thống công nghiệp lớn, đo khí, hơi hoặc chất lỏng.
Ưu điểm của đồng hồ lưu lượng Siemens
- Độ chính xác cao, sai số thấp
- Hoạt động ổn định, tuổi thọ dài
- Chịu được môi trường khắc nghiệt (nhiệt độ, áp suất, hóa chất)
- Tích hợp dễ dàng với hệ thống PLC, SCADA
- Đa dạng tín hiệu đầu ra: 4-20mA, xung, Modbus, Profibus
- Có chức năng tự chẩn đoán và cảnh báo lỗi
Ứng dụng thực tế
Đồng hồ lưu lượng Siemens được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Hệ thống xử lý nước và nước thải
- Nhà máy sản xuất hóa chất
- Ngành thực phẩm và đồ uống
- Nhà máy điện, hơi nước
- Dầu khí và năng lượng
- Hệ thống HVAC, cấp thoát nước
Đồng hồ đo lưu lượng điện từ Siemens là gì?
Đồng hồ đo lưu lượng điện từ Siemens là thiết bị đo lưu lượng chất lỏng dẫn điện dựa trên nguyên lý cảm ứng điện từ Faraday. Khi chất lỏng chảy qua ống, thiết bị sẽ tạo ra điện áp tỷ lệ với vận tốc dòng chảy, từ đó tính toán chính xác lưu lượng. Dòng sản phẩm này thuộc hệ SITRANS FM của Siemens, được ứng dụng rộng rãi trong ngành nước, nước thải và công nghiệp hóa chất.
Nguyên lý hoạt động
Đồng hồ đo lưu lượng điện từ Siemens hoạt động dựa trên định luật cảm ứng điện từ Faraday, theo đó khi chất lỏng có khả năng dẫn điện chảy qua từ trường do thiết bị tạo ra, sẽ sinh ra một điện áp tỷ lệ với vận tốc dòng chảy. Hai điện cực được lắp đặt trong thân ống sẽ thu nhận tín hiệu điện áp này và truyền về bộ chuyển đổi để xử lý.
Từ giá trị điện áp đo được, hệ thống sẽ tính toán và hiển thị lưu lượng tức thời cũng như lưu lượng tổng. Nhờ nguyên lý này, phép đo hầu như không bị ảnh hưởng bởi áp suất, nhiệt độ hay độ nhớt của chất lỏng, giúp đảm bảo độ chính xác cao và ổn định trong nhiều điều kiện vận hành khác nhau.
Ưu điểm nổi bật
- Độ chính xác cao (lên đến ±0.2%)
- Không có bộ phận chuyển động → ít hư hỏng
- Đo ổn định với nước bẩn, bùn, hóa chất
- Lắp đặt linh hoạt, có thể chôn ngầm (IP68)
- Tích hợp nhiều giao thức truyền thông: HART, Modbus, Profibus
- Công nghệ SensorProm lưu dữ liệu cảm biến, thay thế nhanh chóng
Các model đồng hồ điện từ Siemens phổ biến
Dòng đo nước – nước thải/công nghiệp:

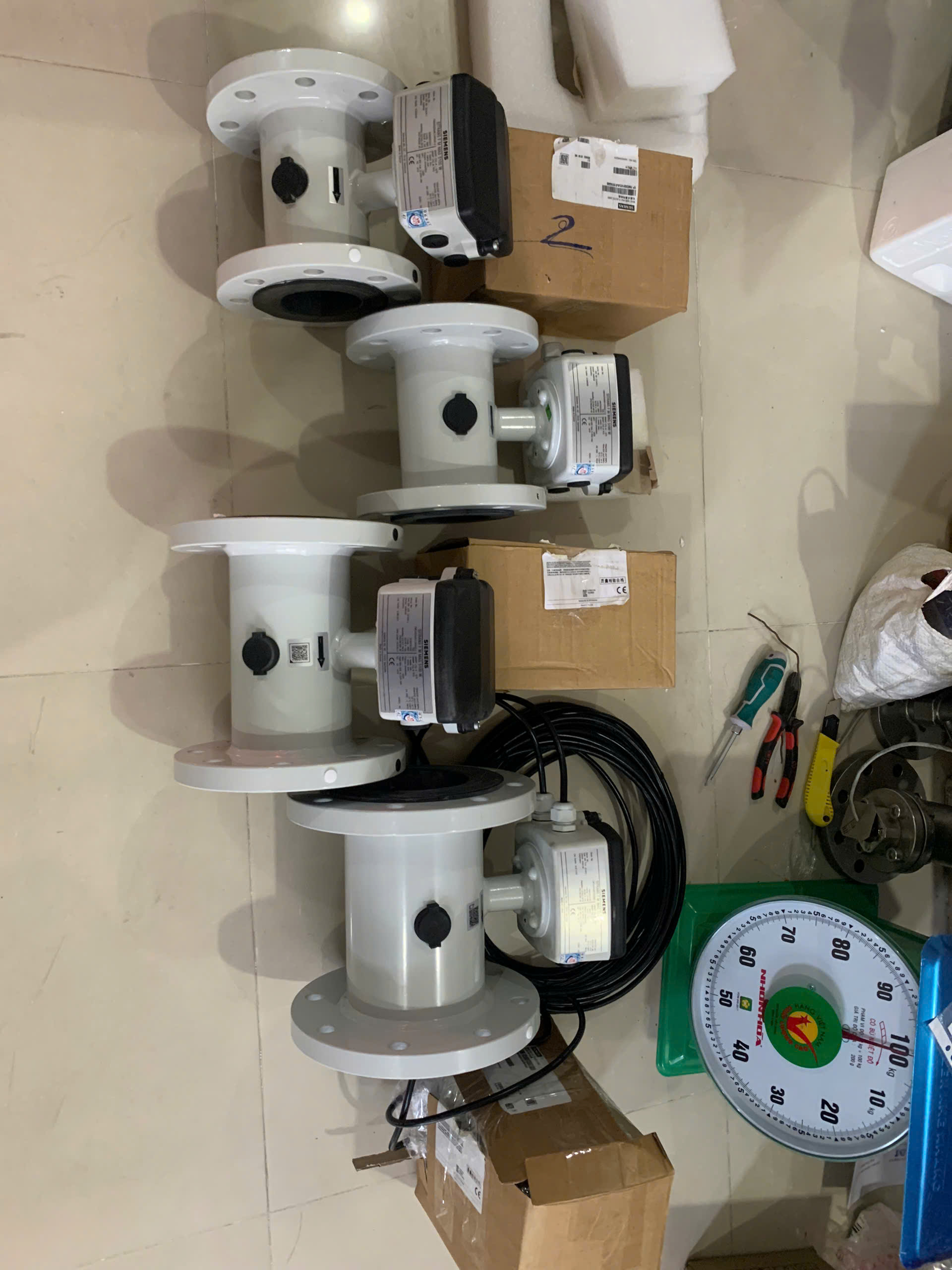

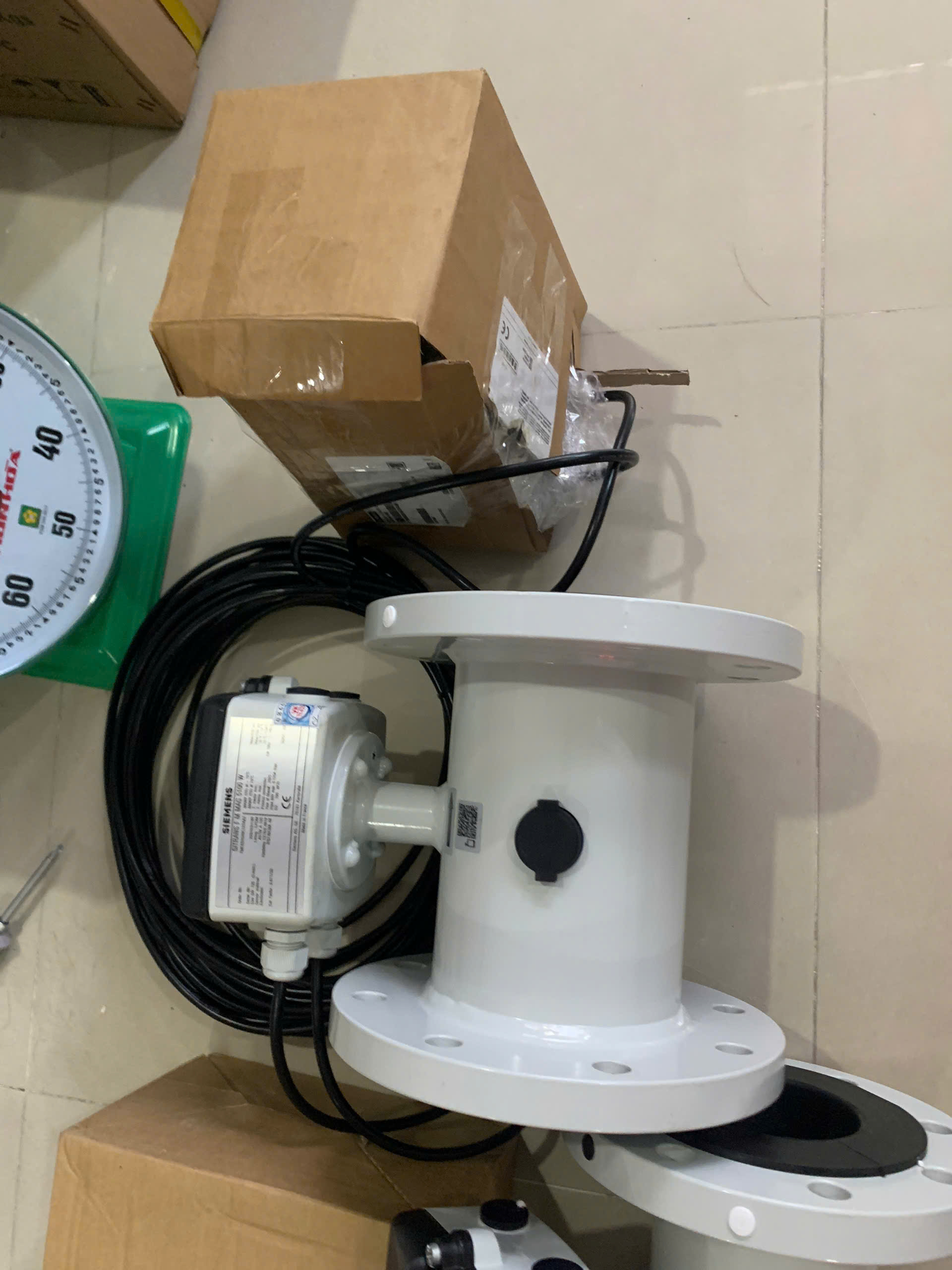

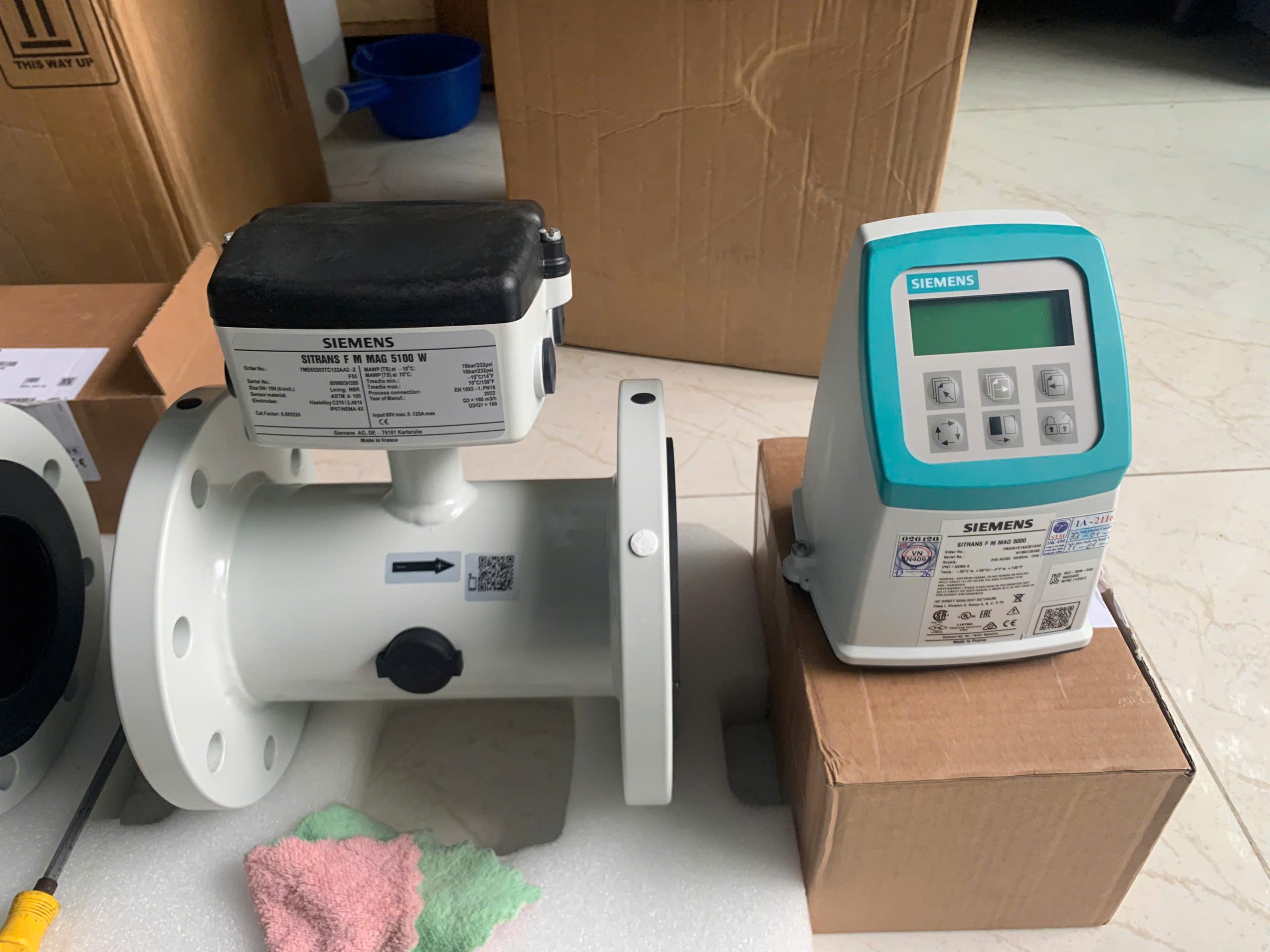

- SITRANS FM MAG 5100W → Chuyên dùng cho cấp nước, xử lý nước thải, thủy lợi

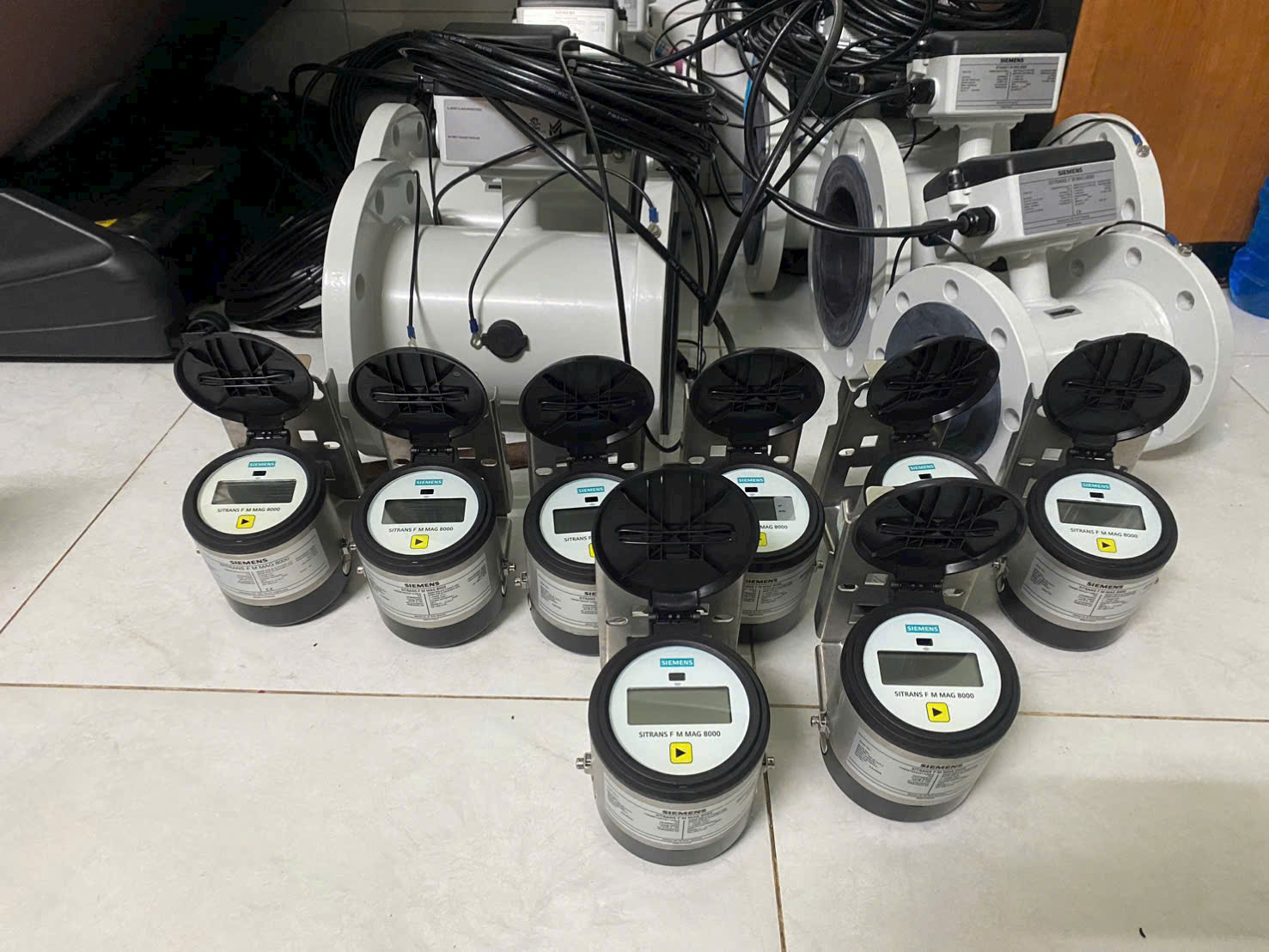

- SITRANS FM MAG 8000 → Đồng hồ chạy pin, phù hợp hệ thống không có điện
- SITRANS FM MAG 3100 → Dùng cho hóa chất, thực phẩm, công nghiệp nặng
Bảng so sách 3 dòng đồng hồ MAG 5100/MAG 8000/ MAG 3100
| Tiêu chí | Siemens MAG 5100 | Siemens MAG 8000 | MAG 3100 |
|---|---|---|---|
| Ứng dụng chính | Nước sạch, nước thải | Cấp nước, khu vực không có điện | Công nghiệp, hóa chất |
| Nguồn cấp | Dùng nguồn ngoài (220V/24V) | Pin (battery) | Dùng nguồn ngoài |
| Độ chính xác | Cao (±0.2 – 0.4%) | Trung bình – cao | Rất cao |
| Môi trường làm việc | Nước, nước bẩn | Nước sạch, nước cấp | Hóa chất, axit, thực phẩm |
| Lắp đặt | Cố định, đa dạng vị trí | Lắp ngoài hiện trường, không cần điện | Công nghiệp nặng |
| Chuẩn bảo vệ | IP67 / IP68 (lắp ngầm) | IP68 | IP67 / IP68 |
| Tính năng nổi bật | SensorProm, đo ổn định | Tiết kiệm năng lượng, dùng pin 6–10 năm | Chịu ăn mòn, đa vật liệu lót |
| Khả năng truyền thông | HART, Modbus, Profibus | Hạn chế hơn | Đầy đủ, nâng cao |
| Chi phí | Trung bình | Cao (do dùng pin) | Cao |
MAG 5100: Là dòng phổ biến nhất, chuyên dùng cho ngành nước và nước thải. Thiết bị có độ chính xác cao, hoạt động ổn định và có thể lắp đặt trong môi trường khắc nghiệt như chôn ngầm hoặc ngập nước nhờ chuẩn IP68.
MAG 8000: Điểm nổi bật là sử dụng pin, phù hợp cho các khu vực không có điện như hệ thống cấp nước đô thị, đồng hồ tổng. Thời gian sử dụng pin có thể lên đến nhiều năm, giúp tiết kiệm chi phí vận hành.
MAG 3100: Dòng cao cấp dùng trong công nghiệp, đặc biệt là môi trường hóa chất, axit hoặc yêu cầu chống ăn mòn cao. Có nhiều lựa chọn vật liệu lót và điện cực, đáp ứng các ứng dụng khắt khe
Cách lựa chọn đồng hồ lưu lượng điện từ siemens phù hợp
Để lựa chọn đồng hồ lưu lượng điện từ Siemens phù hợp, cần dựa trên nhiều yếu tố như lưu chất, kích thước ống, điều kiện vận hành và yêu cầu hệ thống. Việc chọn đúng ngay từ đầu không chỉ đảm bảo độ chính xác đo mà còn giúp tiết kiệm chi phí vận hành và bảo trì lâu dài.
1. Xác định loại lưu chất
Yếu tố quan trọng đầu tiên khi lựa chọn đồng hồ điện từ Siemens là loại lưu chất cần đo. Thiết bị này chỉ đo được chất lỏng có độ dẫn điện như nước sạch, nước thải, bùn, hóa chất… Nếu môi chất không dẫn điện (như dầu, khí) thì cần chọn công nghệ khác.
Ngoài ra, cần xem xét tính ăn mòn của lưu chất để lựa chọn vật liệu lót (PTFE, cao su…) và điện cực (Hastelloy, inox…) phù hợp.
2. Lựa chọn kích thước (DN) phù hợp đường ống
Đồng hồ phải có kích thước phù hợp với đường kính ống để đảm bảo độ chính xác. Các dòng Siemens thường có dải từ DN15 đến DN2000, đáp ứng hầu hết hệ thống công nghiệp.
Nếu chọn sai kích thước:
- Quá nhỏ → gây tụt áp, sai số
- Quá lớn → đo không chính xác ở lưu lượng thấp
3. Xem xét điều kiện làm việc (nhiệt độ, áp suất)
Mỗi model có giới hạn riêng về nhiệt độ và áp suất, ví dụ nhiều dòng Siemens làm việc đến 40 bar và nhiệt độ khoảng -40 đến 70°C.
Cần đảm bảo:
- Nhiệt độ môi chất không vượt ngưỡng
- Áp suất hệ thống phù hợp tiêu chuẩn mặt bích
4. Lựa chọn nguồn cấp và kiểu lắp đặt
Tùy vào điều kiện thực tế, bạn có thể chọn:
- Dùng điện (220V / 24V): phổ biến trong nhà máy
- Dùng pin (MAG 8000): phù hợp nơi không có điện
Ngoài ra, cần chọn kiểu:
- Compact (liền thân)
- Remote (màn hình rời) → dùng khi lắp ngầm hoặc vị trí khó quan sát
5. Yêu cầu tín hiệu và kết nối hệ thống
Nếu hệ thống có PLC hoặc SCADA, cần chọn đồng hồ có giao thức phù hợp như:
- 4-20mA
- Pulse
- Modbus, Profibus, HART
Việc này giúp tích hợp dễ dàng vào hệ thống điều khiển và giám sát.
6. Điều kiện lắp đặt thực tế
Vị trí lắp đặt ảnh hưởng lớn đến độ chính xác đo. Nên đảm bảo:
- Ống luôn đầy nước
- Có đoạn ống thẳng trước và sau đồng hồ
- Lắp đúng chiều dòng chảy
- Tránh rung động mạnh
Việc chọn đúng vị trí giúp thiết bị hoạt động ổn định và đo chính xác hơn.
7. Lựa chọn theo ứng dụng thực tế
- Nước sạch, nước thải → chọn MAG 5100W
- Không có điện → chọn MAG 8000 (pin)
- Hóa chất, ăn mòn → chọn MAG 3100
Việc chọn đúng dòng sản phẩm giúp tối ưu chi phí và tăng tuổi thọ thiết bị.
Hướng dẫn lắp đặt đồng hồ lưu lượng điện từ Siemens
Việc lắp đặt đúng kỹ thuật đóng vai trò rất quan trọng trong việc đảm bảo độ chính xác và tuổi thọ của đồng hồ lưu lượng Siemens. Dù là dòng điện từ, siêu âm hay Coriolis, nếu lắp sai vị trí hoặc không đúng tiêu chuẩn, thiết bị có thể đo sai hoặc hoạt động không ổn định.
1. Nguyên tắc chung khi lắp đặt
Khi lắp đặt đồng hồ lưu lượng Siemens, cần tuân thủ các nguyên tắc cơ bản sau:
- Đường ống phải luôn đầy lưu chất
- Lắp đúng chiều mũi tên (chiều dòng chảy)
- Tránh vị trí có rung động mạnh
- Hạn chế lắp gần bơm, van, co, tê
=> Những yếu tố này giúp tín hiệu đo ổn định và giảm sai số.
2. Khoảng cách lắp đặt
Để đảm bảo độ chính xác, cần có đoạn ống thẳng:
- Trước đồng hồ: ≥ 5D (5 lần đường kính ống)
- Sau đồng hồ: ≥ 3D
=> Điều này giúp dòng chảy ổn định trước khi đi qua cảm biến.
3. Các bước lắp đặt
Bước 1: Chuẩn bị
- Kiểm tra kích thước đồng hồ và mặt bích
- Vệ sinh đường ống
- Chuẩn bị gioăng, bulong đúng tiêu chuẩn
Bước 2: Lắp đặt cơ khí
- Đặt đồng hồ vào giữa hai mặt bích
- Siết bulong đều, tránh lệch tâm
- Không siết quá lực gây biến dạng

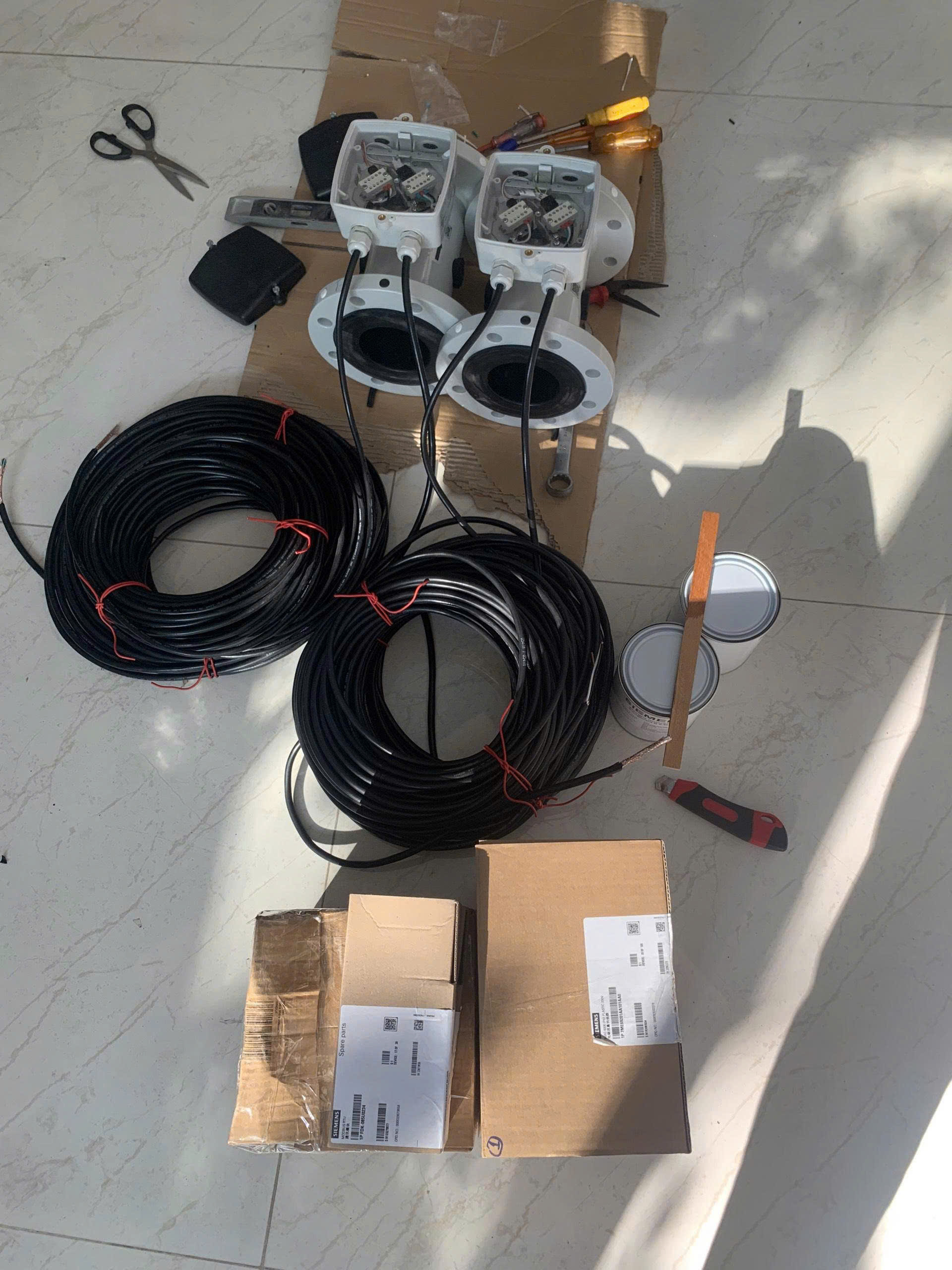

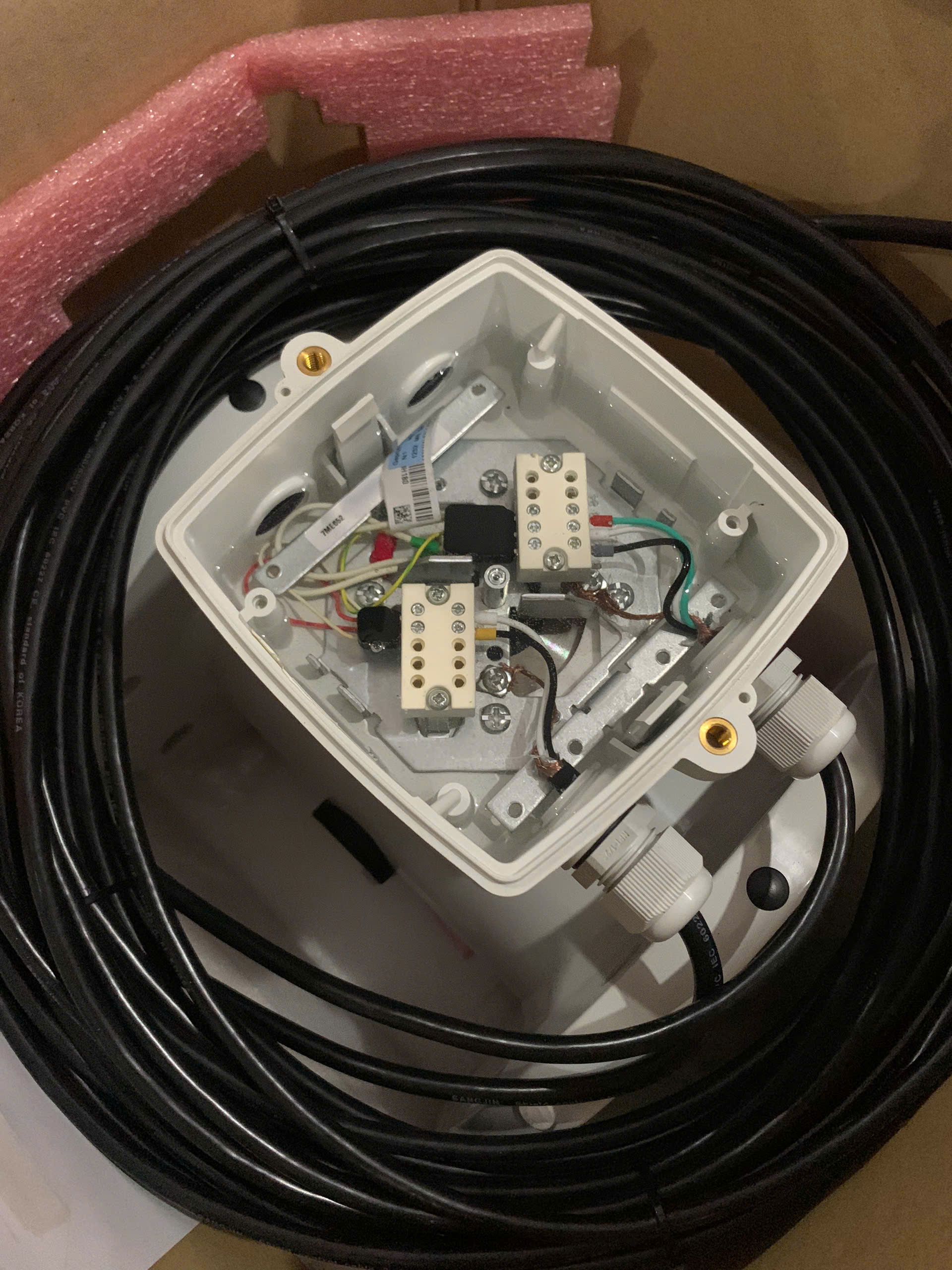

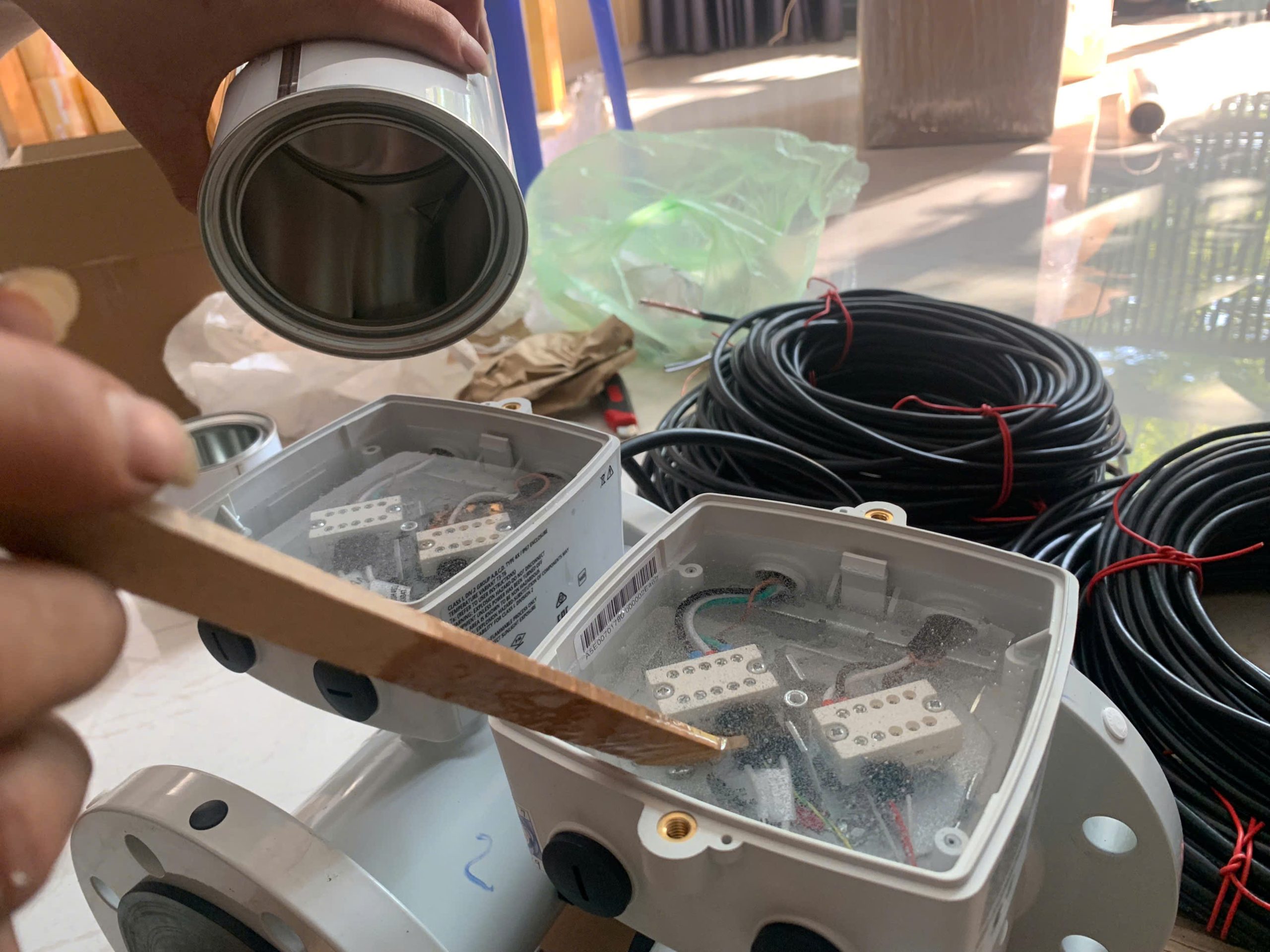

Bước 3: Nối điện và tín hiệu
- Đấu nguồn (24V hoặc 220V tùy model)
- Kết nối tín hiệu: 4-20mA, xung hoặc truyền thông
- Nối đất đúng kỹ thuật (rất quan trọng với đồng hồ điện từ)
Bước 4: Kiểm tra và vận hành
- Kiểm tra rò rỉ
- Cấp nguồn và kiểm tra tín hiệu
- Cài đặt thông số ban đầu (đơn vị, lưu lượng, total…)
4. Lưu ý quan trọng khi lắp đặt
- Bắt buộc nối đất để tránh nhiễu tín hiệu
- Không để ống bị rỗng hoặc có bọt khí
- Với môi trường hóa chất → chọn đúng vật liệu lót
- Với lắp ngầm → chọn chuẩn IP68
- Với đồng hồ siêu âm → đảm bảo bề mặt ống sạch và tiếp xúc tốt
5. Các lỗi lắp đặt thường gặp
- Lắp sai chiều dòng chảy
- Không đủ đoạn ống thẳng
- Không nối đất
- Lắp tại vị trí có khí hoặc cặn
- Đấu sai tín hiệu
Câu hỏi thường gặp (FAQ)
1. Đồng hồ lưu lượng điện từ Siemens đo được những loại chất nào?
Đồng hồ lưu lượng điện từ Siemens chỉ đo được các chất lỏng có độ dẫn điện nhất định như nước sạch, nước thải, bùn, dung dịch hóa chất hoặc thực phẩm dạng lỏng. Nguyên lý hoạt động dựa trên cảm ứng điện từ nên các môi chất không dẫn điện như dầu, khí hoặc nước tinh khiết hoàn toàn sẽ không đo được. Vì vậy, trước khi lựa chọn thiết bị, cần xác định rõ tính chất của lưu chất để đảm bảo phù hợp.
2. Đồng hồ Siemens có độ chính xác bao nhiêu?
Đồng hồ lưu lượng điện từ Siemens có độ chính xác cao, thường dao động trong khoảng ±0.2% đến ±0.5% tùy model và điều kiện vận hành. Trong điều kiện lắp đặt đúng kỹ thuật và dòng chảy ổn định, thiết bị có thể duy trì độ chính xác lâu dài mà không cần hiệu chuẩn thường xuyên, giúp tiết kiệm chi phí vận hành.
3. Đồng hồ điện từ Siemens có cần bảo trì không?
Do không có bộ phận chuyển động cơ học, đồng hồ điện từ Siemens hầu như không cần bảo trì thường xuyên như các loại đồng hồ cơ. Tuy nhiên, người dùng vẫn nên kiểm tra định kỳ điện cực, lớp lót và tín hiệu đầu ra để đảm bảo thiết bị hoạt động ổn định, đặc biệt trong môi trường có nhiều cặn hoặc hóa chất ăn mòn.
4. Đồng hồ có thể lắp đặt ngoài trời hoặc chôn ngầm không?
Có, nhiều dòng đồng hồ Siemens đạt chuẩn bảo vệ IP67 hoặc IP68 nên có thể lắp đặt ngoài trời hoặc chôn ngầm dưới đất. Tuy nhiên, khi lắp đặt trong môi trường này, cần đảm bảo đấu nối kín nước, chống ẩm và chọn đúng model phù hợp để tránh hư hỏng thiết bị.
5. Khi nào nên chọn đồng hồ Siemens dùng pin (MAG 8000)?
Đồng hồ Siemens MAG 8000 sử dụng pin nên rất phù hợp cho các khu vực không có nguồn điện như hệ thống cấp nước đô thị, khu dân cư hoặc các điểm đo lưu lượng phân tán. Thời gian sử dụng pin có thể kéo dài từ 6 đến 10 năm tùy điều kiện sử dụng, giúp tiết kiệm chi phí kéo điện và bảo trì.
6. Đồng hồ điện từ Siemens có đo được nước sạch không?
Có, miễn là nước có độ dẫn điện tối thiểu theo yêu cầu của thiết bị. Nước máy thông thường hoàn toàn có thể đo chính xác bằng đồng hồ điện từ Siemens. Tuy nhiên, đối với nước siêu tinh khiết hoặc nước RO, độ dẫn điện quá thấp có thể gây sai số hoặc không đo được.
7. Có thể kết nối đồng hồ Siemens với hệ thống PLC/SCADA không?
Có, đồng hồ lưu lượng Siemens hỗ trợ nhiều chuẩn tín hiệu như 4-20mA, xung (pulse), HART, Modbus, Profibus… giúp dễ dàng tích hợp với hệ thống điều khiển PLC hoặc SCADA. Điều này cho phép giám sát và quản lý lưu lượng từ xa một cách hiệu quả và chính xác.
8. Lắp đặt đồng hồ điện từ Siemens cần lưu ý gì quan trọng nhất?
Yếu tố quan trọng nhất là đảm bảo đường ống luôn đầy nước và có đoạn ống thẳng trước và sau đồng hồ để dòng chảy ổn định. Ngoài ra, cần lắp đúng chiều dòng chảy, nối đất đầy đủ và tránh các vị trí có rung động hoặc khí trong đường ống để đảm bảo độ chính xác đo.
9. Tuổi thọ của đồng hồ lưu lượng Siemens là bao lâu?
Nếu được lắp đặt và sử dụng đúng cách, đồng hồ lưu lượng Siemens có thể hoạt động ổn định từ 5 đến 10 năm hoặc lâu hơn. Tuổi thọ thực tế phụ thuộc vào điều kiện môi trường, loại lưu chất và cách bảo trì định kỳ của người sử dụng.
10. Giá đồng hồ lưu lượng Siemens có đắt không?
Giá đồng hồ lưu lượng Siemens thường cao hơn so với một số thương hiệu khác do chất lượng, độ chính xác và độ bền vượt trội. Tuy nhiên, xét về lâu dài, thiết bị giúp giảm chi phí bảo trì, hạn chế sai số và nâng cao hiệu quả vận hành nên vẫn là lựa chọn kinh tế cho doanh nghiệp.
