Đồng hồ lưu lượng ống kim loại hoạt động dựa trên nguyên lý diện tích biến thiên. Đồng hồ đo hoàn toàn bằng kim loại này lý tưởng dùng cho đo lưu lượng khí, chất lỏng và hơi nước. Thiết bị gồm một ống kim loại hình côn đặt thẳng đứng và một phao bên trong. Khi lưu lượng tăng, lực đẩy chất lỏng làm phao nâng lên, vị trí của phao tương ứng với lưu lượng và được hiển thị qua hệ thống cơ khí hoặc cảm biến.
Đồng hồ lưu lượng ống kim loại không thể thiếu khi làm việc trong điều kiện vận hành áp suất cao và nhiệt độ cao. Đồng hồ được làm từ vật liệu thép không gỉ 316/316L, có lớp lót PTFE và vật liệu chống ăn mòn, hoàn toàn phù hợp để đo các ứng dụng có tính xâm thực cao. Nhiều loại kích thước và loại kết nối như lựa chọn mặt bích ASME, DIN và JIS cùng với nhiều tùy chọn ren giúp lắp đặt linh hoạt.
Mục lục
Ứng dụng:
- Ngành dược phẩm, hóa chất: đo chất lỏng và khí ăn mòn, an toàn với tiêu chuẩn Ex.
- Cơ khí chế tạo, lắp máy: giám sát hệ thống làm mát, dầu thủy lực.
- Máy chiết rót, đóng chai: điều khiển lưu lượng chính xác.
- Hệ thống hơi: đo lưu lượng hơi nước nóng trong nhà máy.
- Nhà máy hóa chất, dầu khí.
Đặc trưng:
- Độ chính xác cao
- Thiết kế cứng cáp bằng thép không gỉ
- Phạm vi kích thước kết nối rộng
- Giải pháp tiết kiệm chi phí
- Dễ đọc
- Độ nhạy cao
Thông số kỹ thuật:
| Áp suất làm việc | 40 Bar, 320 Bar opsiyonel cho DN15-DN150 16 Bar, 100 Bar opsiyonel cho DN80-DN250 |
| Giới hạn nhiệt độ FITD.PK FITD.BT/SK/GK | -80oC… +300oC tiêu chuẩn 0oC…+ 80oC đối với PTFE Nhiệt độ cao 400oC -40oC…120oC 0oC…+80oC đối với PTFE Nhiệt độ cao 400oC |
| Nhiệt độ môi trường xung quanh FITD.PK FITD.BT/SK/GK | -40oC…+120oC -20oC…+60oC |
| Độ chính xác | Cao: độ sai số ±1% đến ±2.5% toàn dải |
| Cấp bảo vệ | IP67 |
| Yêu cầu ống chạy thẳng | Đầu vào: ≥5D Đầu ra: ≥250 mm |
| Độ nhớt | DN15:<30 mPa.s; DN25: n<250 mPa.s; DN50-250: n<300 mPa.s |
| Khu vực nguy hiểm | EEx ia II CT5 EEx d II CT6 |
Nguyên vật liệu:
| Ống | AISI 304, AISI 316, PV, PP, Hastelloy |
| Mặt bích | AISI 304, AISI 316, PV, PP |
| Tiếp xúc chất lỏng | AISI 304, AISI 316, PV, PP, Hastelloy, Cu, Al |

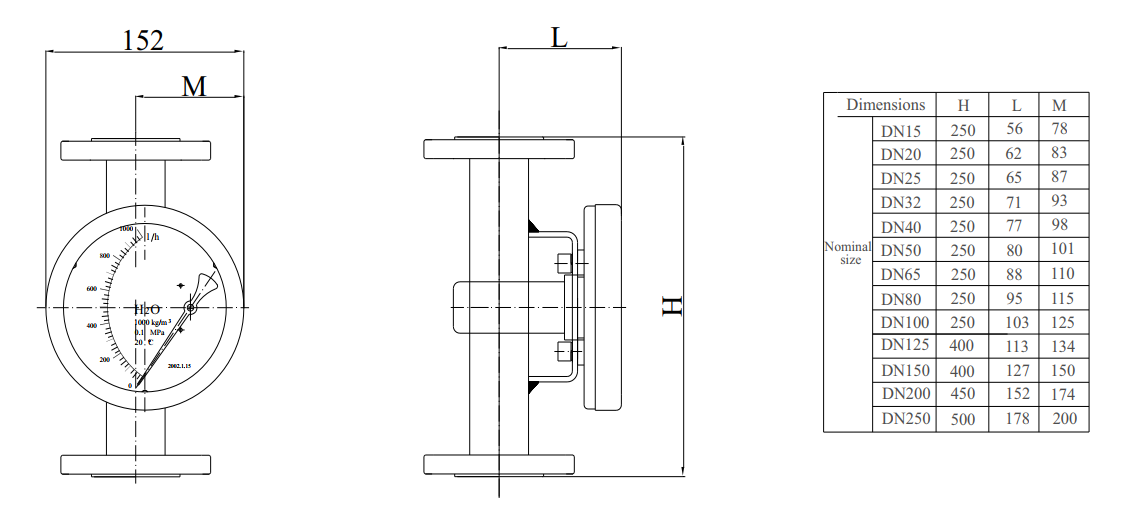

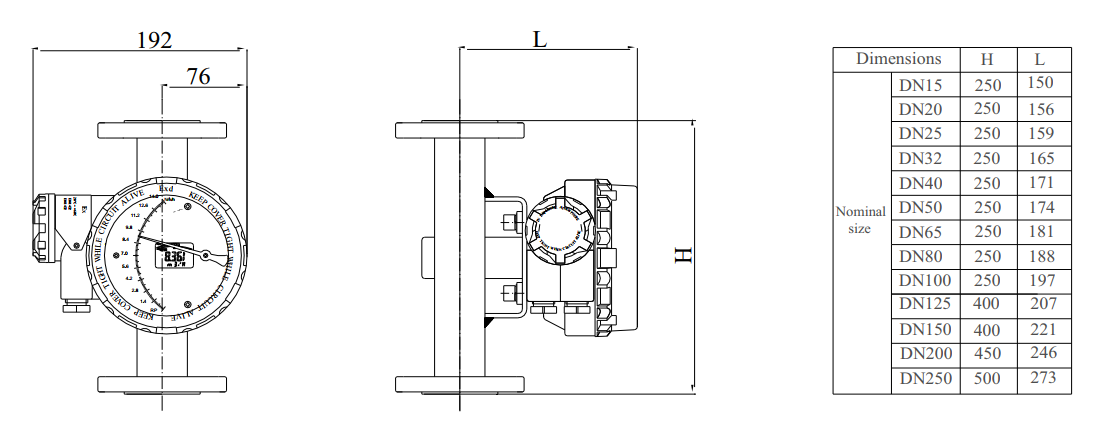

Bản vẽ và kích thước:
Tín hiệu – nguồn điện:
| Đầu ra tín hiệu | Xung (đẩy – kéo) 4…20 mA hoặc 0…10 V DC theo yêu cầu |
| Nguồn điện | 15-70 VDC, 220 VAC/45-65 Hz |
| Kết nối điện | M20x1.5, 1/2″G, 1/2″NPT, 3/4″G, 3/4″NPT (cho loại GK và SK) |
Công ty TNHH VLT là đơn vị nhập khẩu và phân phối đồng hồ lưu lượng Ống kim loại tại Việt Nam. Với cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, chính hãng và giá cả cạnh tranh, chúng tôi tự hào là đối tác tin cậy của nhiều doanh nghiệp trong các lĩnh vực công nghiệp, cấp thoát nước, xử lý nước thải và hệ thống HVAC.
Đội ngũ kỹ thuật viên giàu kinh nghiệm cùng dịch vụ hậu mãi chuyên nghiệp của chúng tôi luôn sẵn sàng hỗ trợ khách hàng từ khâu tư vấn, lắp đặt đến bảo trì sản phẩm, đảm bảo hiệu quả sử dụng tối ưu.
