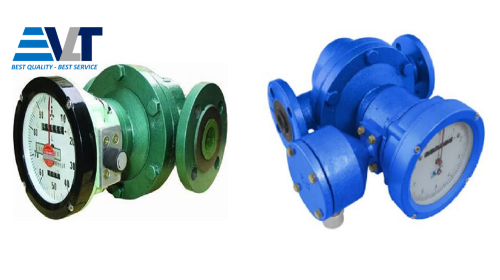

Đồng hồ lưu lượng đo dầu (Oval Gear Flow Sensor) là thiết bị chuyên dụng dùng để đo lưu lượng chất lỏng có độ nhớt cao như dầu thủy lực, dầu diesel, dầu nhớt và các loại chất lỏng nhớt khác. Với nguyên lý hoạt động đơn giản nhưng hiệu quả, thiết bị này mang lại độ chính xác cao, đặc biệt phù hợp trong các ứng dụng yêu cầu kiểm soát chính xác lưu lượng dầu trong quy trình sản xuất hoặc phân phối.
Mục lục
Cấu tạo và nguyên lý hoạt động:
Đồng hồ đo lưu lượng đo dầu gồm các bộ phận chính như:
- Thân đồng hồ (chất liệu nhôm, đồng, inox… tùy ứng dụng)
- Hai bánh răng hình oval lắp đối xứng
- Trục quay và cảm biến từ
- Màn hình hiển thị (có thể là cơ, điện tử hoặc tích hợp đầu ra xung)
Nguyên lý hoạt động: Khi chất lỏng chảy qua buồng đo, áp lực chất lỏng sẽ làm quay hai bánh răng oval. Mỗi vòng quay tương ứng với một thể tích chất lỏng xác định. Cảm biến từ hoặc cơ học ghi lại số vòng quay và chuyển thành tín hiệu lưu lượng trên màn hình.
Ứng dụng:
- Ngành dầu khí: Đo lưu lượng dầu trong quá trình vận chuyển và phân phối.
- Nhà máy sản xuất: Kiểm soát lưu lượng dầu trong hệ thống bôi trơn và thủy lực.
- Trạm cấp dầu diesel: Đo lường chính xác số lượng dầu cấp cho xe cộ.
- Hóa chất – thực phẩm: Đo lưu lượng các loại dầu có độ nhớt cao trong quá trình pha trộn.
Ưu điểm:
- Độ chính xác cao: Có thể đo chính xác ngay cả với lưu lượng thấp hoặc chất lỏng có độ nhớt cao.
- Không bị ảnh hưởng bởi rung động hoặc thay đổi áp suất: Nhờ cơ chế đo thể tích trực tiếp.
- Dễ dàng lắp đặt và bảo trì: Thiết kế đơn giản, gọn nhẹ, không cần nguồn điện trong một số model.
- Tương thích nhiều loại chất lỏng: Dầu diesel, dầu thực vật, dầu nhờn, hóa chất nhớt…
- Tùy chọn đầu ra linh hoạt: Hiển thị cơ, điện tử, đầu ra xung hoặc 4-20mA phục vụ kết nối hệ thống tự động hóa.
Nhược điểm:
- Không phù hợp với chất lỏng chứa hạt rắn hoặc tạp chất lớn
- Giá thành cao hơn so với một số công nghệ đo khác (như turbine hoặc điện từ)
- Phản ứng chậm với lưu lượng thay đổi đột ngột
- Cần bảo trì định kỳ
- Không thích hợp cho lưu lượng cực nhỏ hoặc siêu lớn:
Thông số vận hành:
| Áp suất làm việc | Tối đa 100 bar. |
| Giới hạn nhiệt độ | -30…80°C tối đa. |
| Độ chính xác | ±0,5% giá trị đọc |
| Cấp bảo vệ | IP65 |

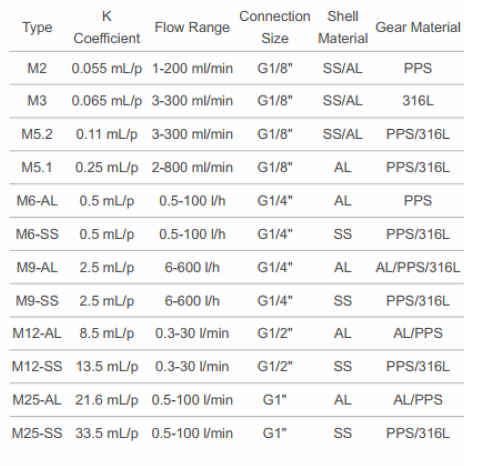

Phạm vi đo:

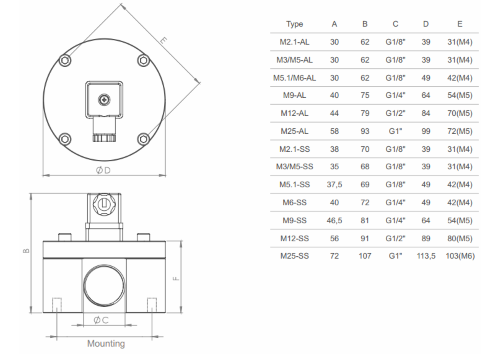

Bản vẽ kỹ thuật và kích thước:
Tín hiệu điện:
| Đầu ra tín hiệu | Xung (đẩy – điện) 4…20 mA hoặc NPN theo yêu cầu |
| Nguồn điện | 5-24VDC |

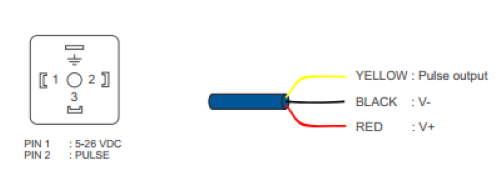

Dây:
