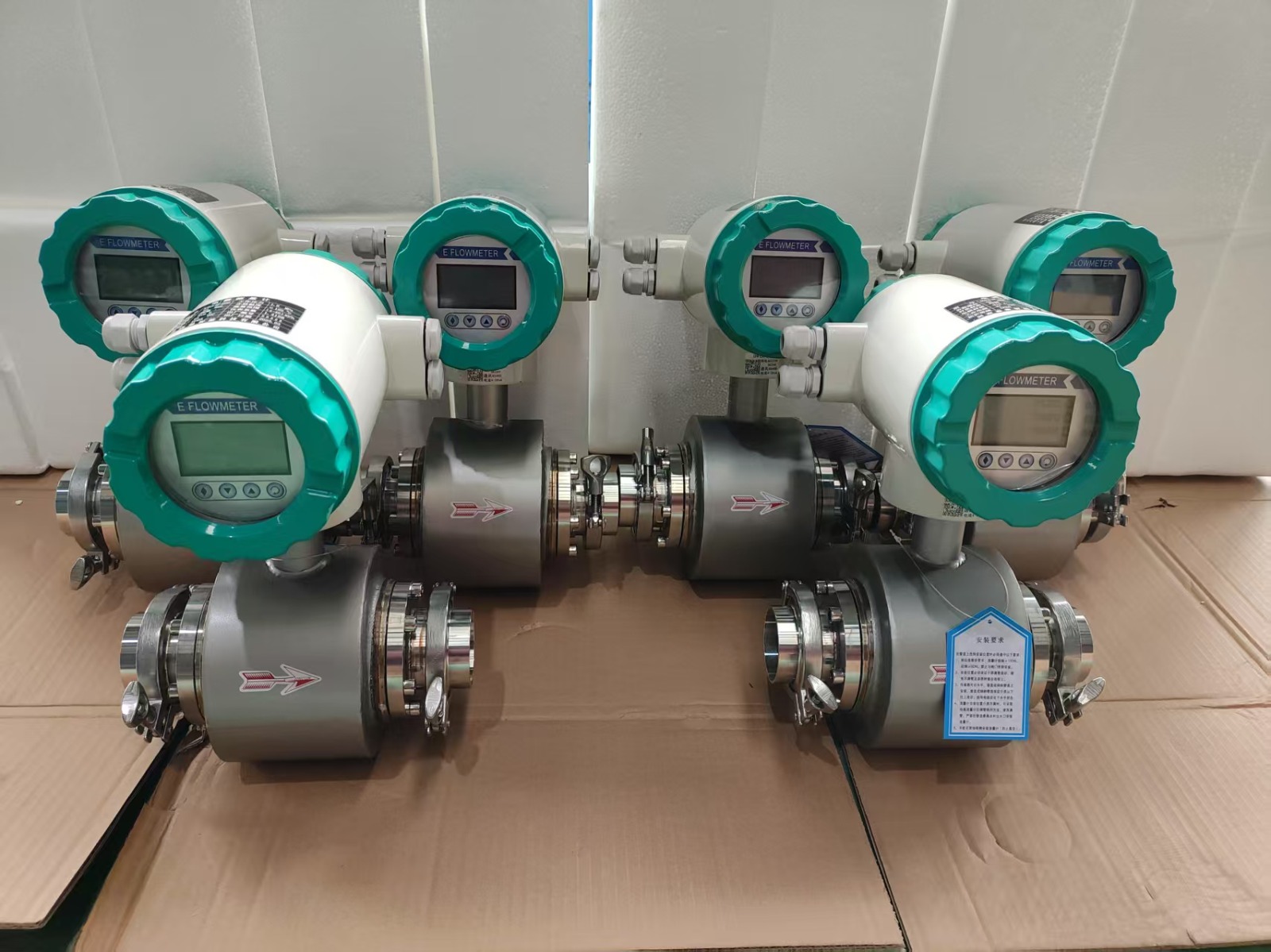

Đồng hồ lưu lượng điện từ là thiết bị đo lưu lượng chất lỏng dẫn điện dựa trên cảm ứng điện từ, phù hợp với nước sạch, nước thải, hóa chất dẫn điện. Thiết bị không có bộ phận chuyển động nên ít bảo trì và hoạt động ổn định với môi chất bẩn. Đồng hồ này không phù hợp với chất lỏng không dẫn điện như dầu hoặc khí.
1. Tổng quan về đồng hồ lưu lượng điện từ
1.1. Đặc điểm và Cấu tạo
Nguyên lý: Thiết bị hoạt động theo định luật cảm ứng điện từ Faraday: khi chất lỏng dẫn điện chảy qua từ trường tạo ra điện áp tỷ lệ thuận với vận tốc dòng chảy. Bộ chuyển đổi sẽ tính toán và hiển thị lưu lượng tức thời hoặc tổng lưu lượng.
Cấu tạo:
- Thân đồng hồ (carbon steel, inox 304/316)
- Lớp lót chống ăn mòn (PTFE, EPDM, Rubber…)
- Điện cực đo (SS316L, Hastelloy, Titanium…)
- Cuộn dây tạo từ trường
- Bộ hiển thị & xử lý tín hiệu
Thiết kế:

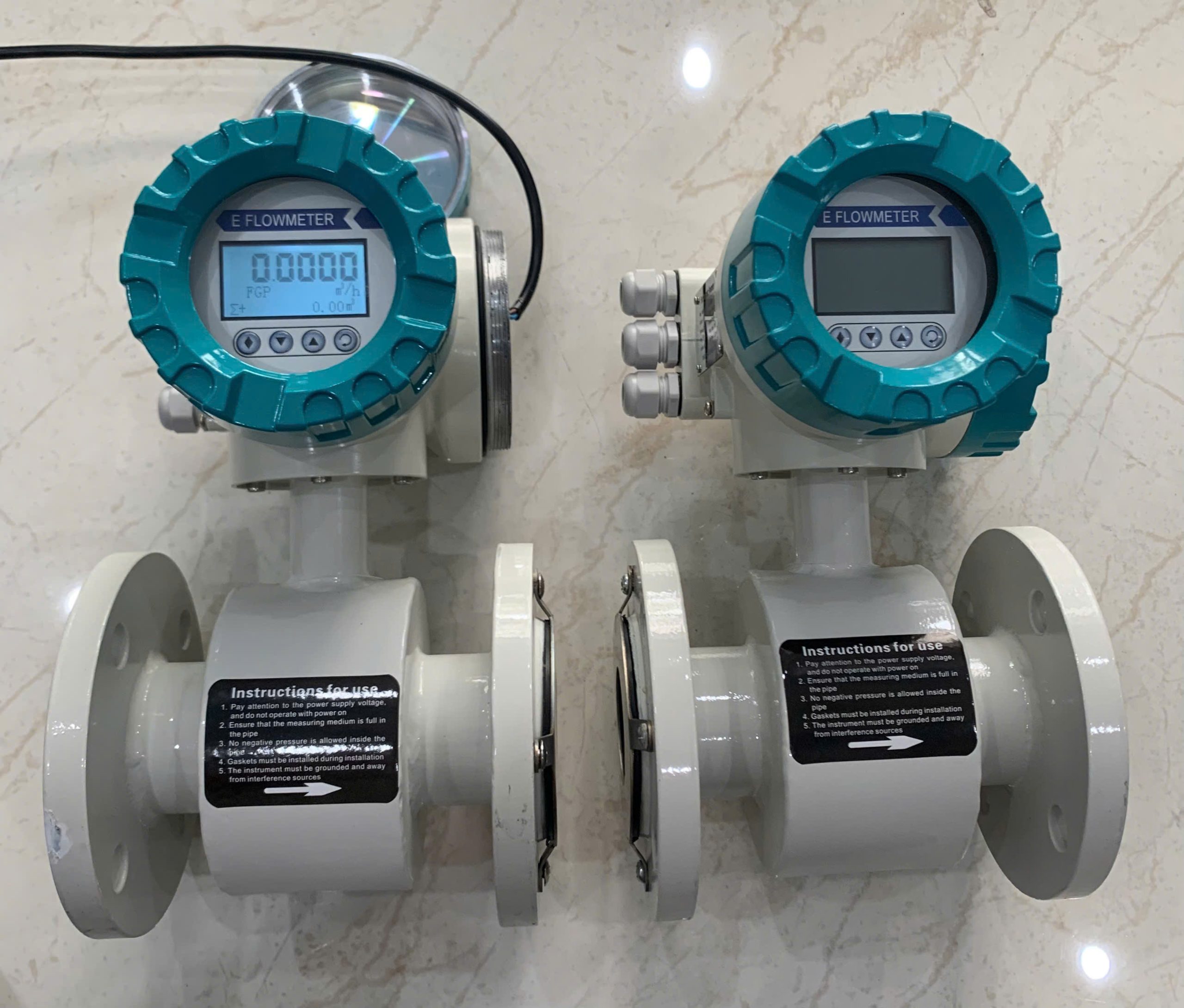

- Kết nối mặt bích tiêu chuẩn JIS, ANSI, DIN
- Cấp bảo vệ IP65 – IP68
- Có thể lắp ngang hoặc đứng
1.2. Ưu điểm vượt trội
- Độ chính xác cao
- Sai số ±0.3% – ±0.5% giá trị đo.
- Đo chất lỏng bẩn/ăn mòn:
- Không có bộ phận chuyển động nên không bị kẹt khi có cặn.
- Không tổn thất áp suất:
- Đường ống thẳng, không cản trở dòng chảy.
1.3. Tính năng:
- Hiển thị LCD 2 dòng
- Xuất tín hiệu 4–20mA, Pulse, RS485
- Tùy chọn chống cháy nổ
- Đo hai chiều
1.4. Phân loại

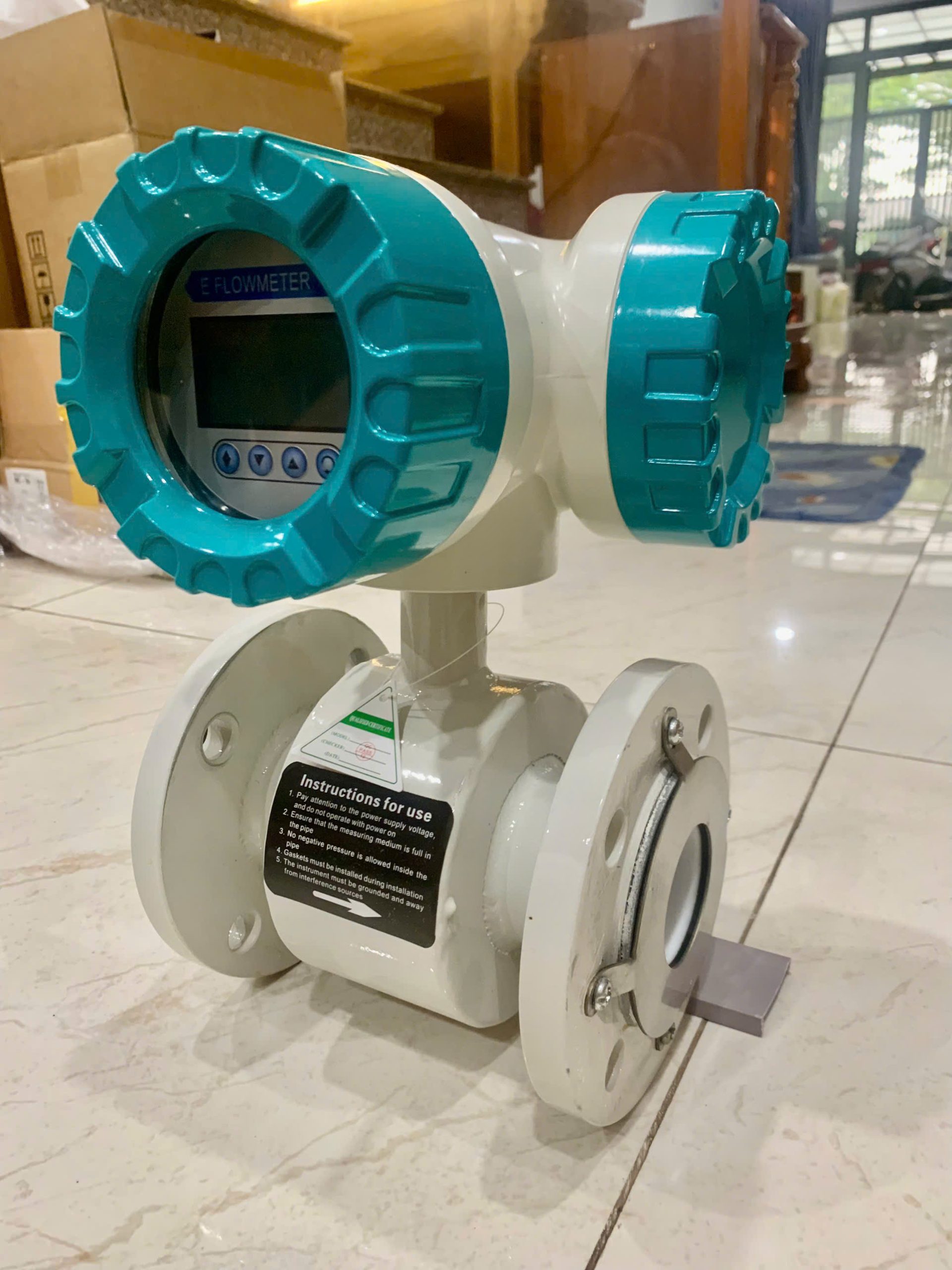

Dạng liền thân (Compact):
- Bộ hiển thị gắn trực tiếp trên thân đồng hồ.
- Phù hợp lắp đặt nơi khô ráo, dễ quan sát.

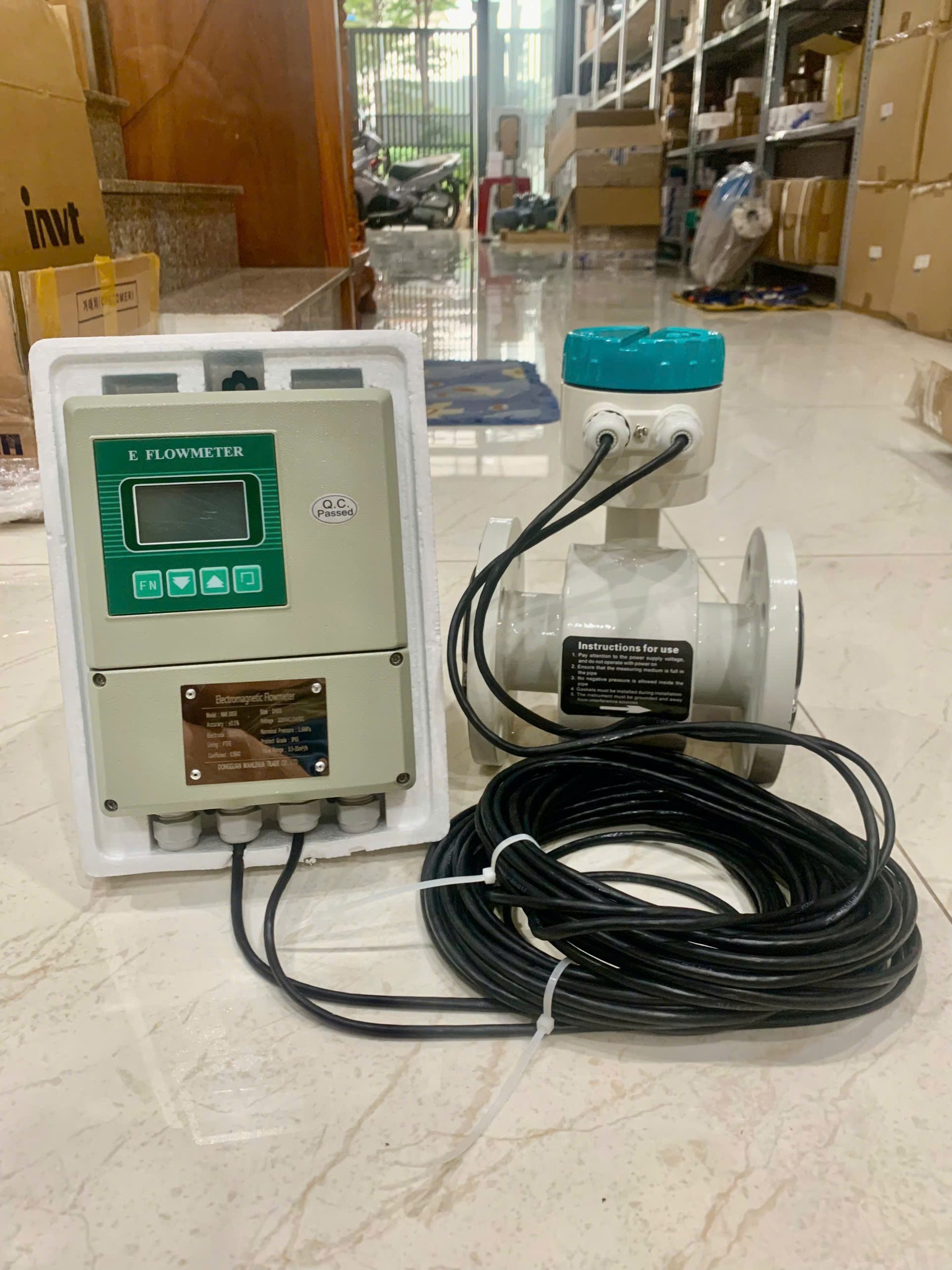

Dạng rời (Remote):
- Cảm biến và bộ hiển thị tách rời bằng cáp tín hiệu.
- Phù hợp môi trường rung, ẩm ướt hoặc hố ga.
1.5. Ứng dụng phổ biến
- Hệ thống cấp nước sạch
- Trạm xử lý nước thải
- Nhà máy thực phẩm – đồ uống
- Ngành hóa chất
- Hệ thống HVAC – làm mát

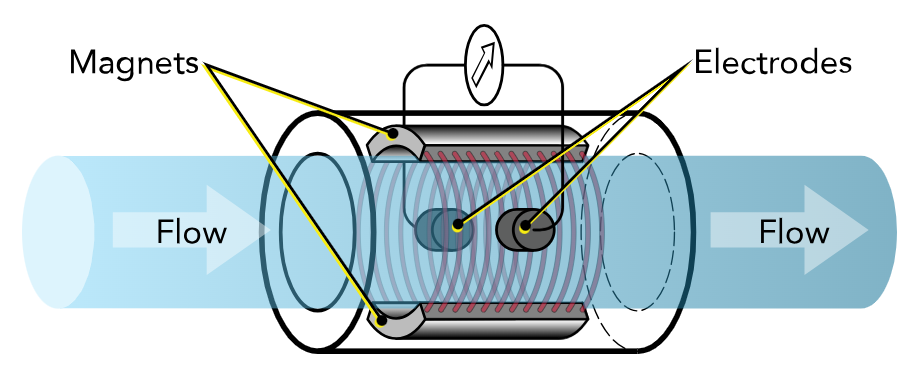

2. Nguyên lý hoạt động
Khi dòng chất lỏng dẫn điện đi qua ống đo, cuộn dây tạo từ trường vuông góc với hướng dòng chảy. Điện cực sẽ thu tín hiệu điện áp sinh ra và truyền về bộ xử lý để tính lưu lượng.
Điều kiện bắt buộc:
- Ống luôn đầy nước
- Độ dẫn điện đạt yêu cầu
- Lắp đủ đoạn ống thẳng trước và sau
3. Ứng dụng thực tế theo ngành
- Xử lý nước thải: đo lưu lượng đầu vào/ra bể
- Cấp nước đô thị: kiểm soát thất thoát
- Hóa chất: đo axit, bazơ, dung môi dẫn điện

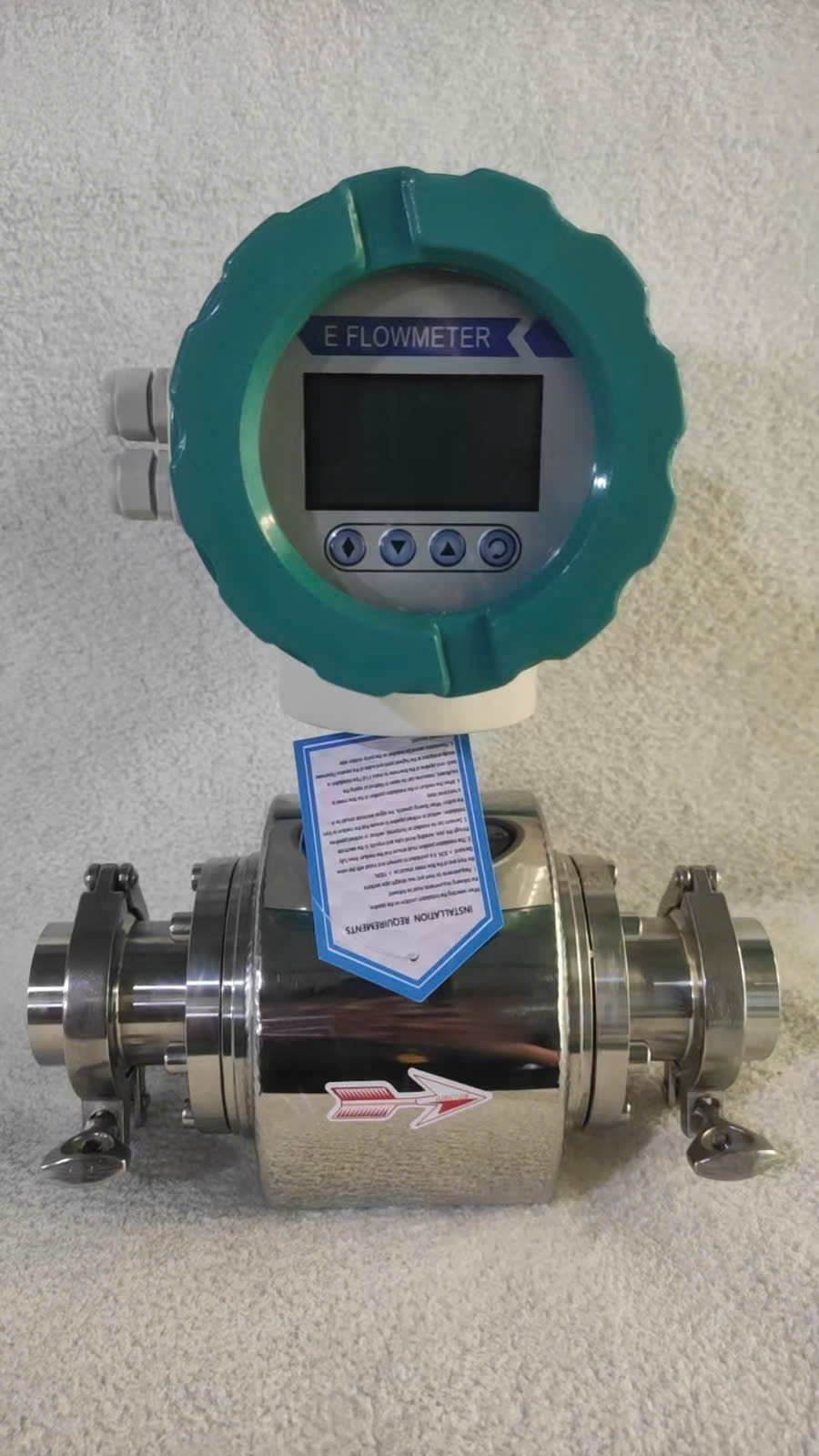

- Thực phẩm: nước giải khát, nước mía, tinh bột
4. Cách lựa chọn phù hợp
Khi chọn đồng hồ điện từ cần xác định:
- Lưu lượng min – max
- Đường kính ống
- Áp suất làm việc
- Nhiệt độ môi chất
- Độ dẫn điện
- Vật liệu lót & điện cực phù hợp hóa chất
5. So sánh với các dòng đồng hồ đo lưu lượng khác
| Tiêu chí | Điện từ | Vortex | Tuabin |
|---|---|---|---|
| Đo chất lỏng bẩn | Tốt | Trung bình | Kém |
| Tổn thất áp suất | Không | Có | Có |
| Đo khí | Không | Có | Không |
| Độ bền | Cao | Trung bình | Phụ thuộc bảo trì |
6. Kinh nghiệm lắp đặt và sử dụng
Trong thực tế lắp đặt tại các trạm xử lý nước thải, sai số thường phát sinh do:
- Không đảm bảo đoạn ống thẳng
- Ống không đầy nước
- Nối đất không đúng kỹ thuật
Việc lựa chọn đúng vật liệu điện cực và lớp lót giúp tăng tuổi thọ thiết bị lên 5–10 năm.
7. Câu hỏi thường gặp (FAQ Schema)
1. Đồng hồ lưu lượng điện từ dùng cho môi chất nào?
Đồng hồ lưu lượng điện từ phù hợp với chất lỏng có độ dẫn điện ≥ 5 μs/cm như nước sạch, nước thải, bùn, hóa chất, axit loãng, dung dịch thực phẩm… không dùng cho dầu, dung môi hữu cơ tinh khiết hoặc khí vì các môi chất này không dẫn điện.
2. Có cần đoạn ống thẳng trước và sau đồng hồ không?
Có. thông thường cần tối thiểu 5d phía trước và 3d phía sau (d = đường kính ống). nếu gần bơm, van, co, tê thì nên tăng chiều dài ống thẳng để đảm bảo độ chính xác.
3. Độ chính xác của đồng hồ điện từ là bao nhiêu?
Phổ biến ±0.5% giá trị đo, một số model cao cấp đạt ±0.2%. độ chính xác phụ thuộc vào điều kiện lắp đặt và môi chất thực tế.
4. Nên chọn mặt bích hay lắp ren?

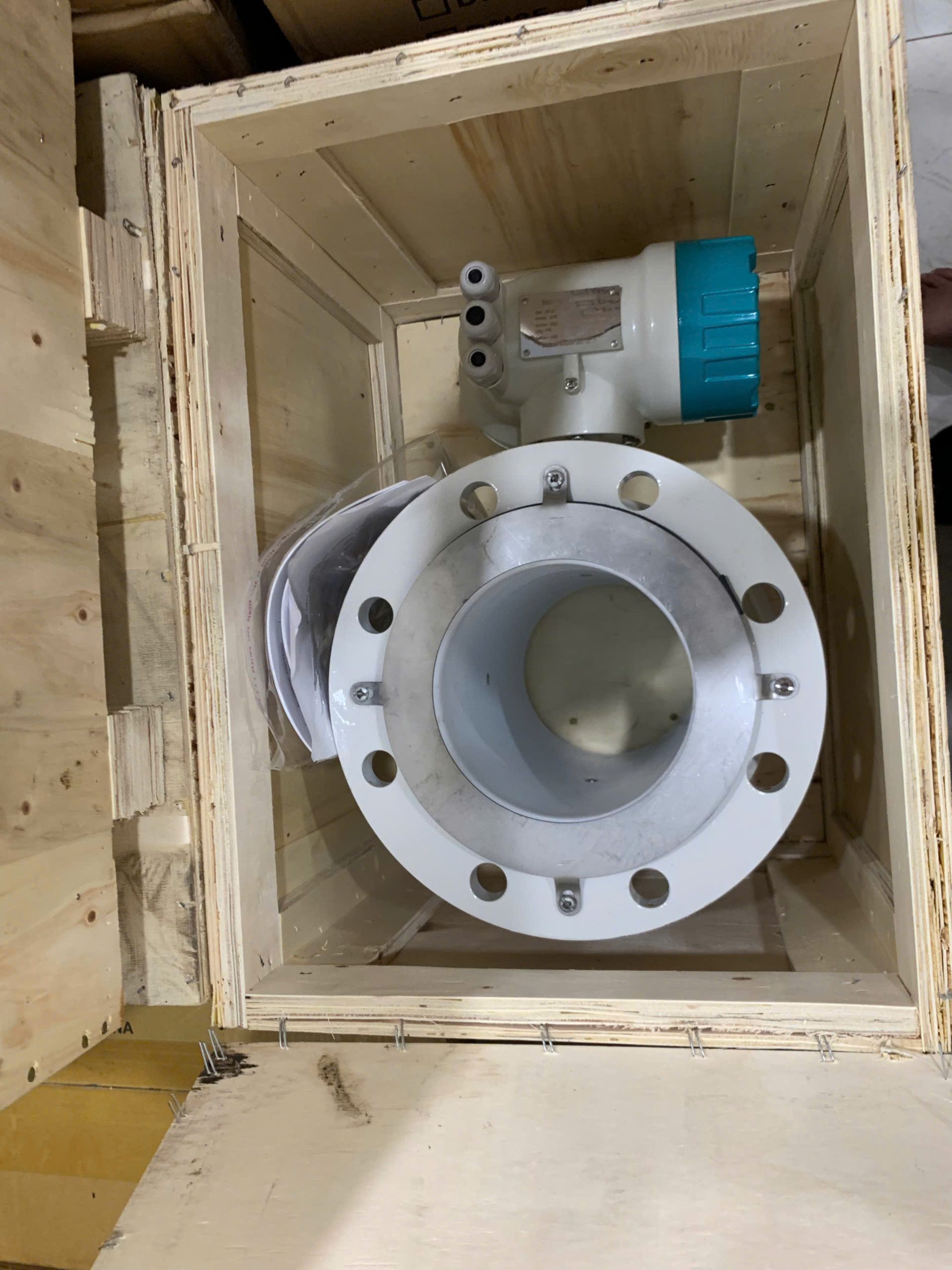

Với đường kính từ dn50 trở lên nên dùng mặt bích để đảm bảo kín khít và ổn định. ren thường chỉ dùng cho kích thước nhỏ (dn15–dn40) và áp suất thấp.
5. Lớp lót và điện cực nên chọn vật liệu gì?
– Ptfe hoặc pfa: dùng cho hóa chất ăn mòn mạnh
– Cao su epdm: phù hợp nước sạch, nước thải
– Điện cực inox 316: dùng cho nước thông thường
– Điện cực hastelloy hoặc titanium: dùng cho hóa chất mạnh
6. Đồng hồ có xuất tín hiệu gì?
Tiêu chuẩn gồm 4–20ma, xung (pulse), rs485 modbus. một số model hỗ trợ hart hoặc giao tiếp iot
7. Đồng hồ có cần hiệu chuẩn không?
Nên kiểm định và hiệu chuẩn định kỳ 1–2 năm tùy theo yêu cầu hệ thống hoặc quy định nội bộ nhà máy.
8. Áp suất và nhiệt độ tối đa là bao nhiêu?
Thông thường áp suất pn16 hoặc pn25. nhiệt độ làm việc phổ biến 0–120°c, tùy vật liệu lót.
9. Giá đồng hồ lưu lượng điện từ phụ thuộc vào yếu tố nào?
Giá phụ thuộc vào đường kính ống, vật liệu lót, điện cực, áp suất, thương hiệu và yêu cầu chống cháy nổ hoặc chứng nhận đặc biệt.
10. Làm sao chọn đúng đồng hồ cho hệ thống của tôi?
Bạn cần cung cấp các thông tin sau:
– Đường kính ống
– Lưu lượng min/max
– Môi chất
– Nhiệt độ
– Áp suất
– Tín hiệu đầu ra yêu cầu
