Đồng hồ đo lưu lượng khí LPG, khí Gas là thiết bị quan trọng trong các hệ thống đo lường và quản lý tiêu thụ khí hóa lỏng (LPG), khí Gas công nghiệp, khí thiên nhiên (Natural Gas), CNG và nhiều loại khí khác. Thiết bị giúp đo chính xác lưu lượng khí đi qua đường ống, hỗ trợ kiểm soát tiêu hao nhiên liệu, tối ưu chi phí vận hành và đảm bảo an toàn trong quá trình sử dụng.
Với thiết kế chắc chắn, vật liệu inox chống ăn mòn cùng bộ hiển thị điện tử thông minh, đồng hồ đo lưu lượng khí LPG ngày càng được ứng dụng rộng rãi trong các nhà máy, trạm cấp khí, hệ thống lò hơi, dây chuyền sản xuất và nhiều lĩnh vực công nghiệp khác.
Đồng hồ đo lưu lượng khí LPG, khí Gas là gì?
Đồng hồ đo lưu lượng khí LPG, khí Gas là thiết bị dùng để đo lưu lượng tức thời và tổng lưu lượng của dòng khí đi qua đường ống. Dữ liệu đo được sẽ hiển thị trên màn hình LCD hoặc truyền tín hiệu về hệ thống điều khiển PLC, DCS, SCADA thông qua các chuẩn tín hiệu như: 4-20mA, Pulse, RS485 Modbus, HART (tùy model)
Thiết bị giúp doanh nghiệp giám sát chính xác lượng khí tiêu thụ, phục vụ tính toán chi phí, quản lý năng lượng và kiểm soát quy trình sản xuất.
Nguyên lý hoạt động của đồng hồ đo lưu lượng khí LPG, khí Gas
Đồng hồ hoạt động dựa trên nguyên lý Vortex (xoáy Karman) hoặc các công nghệ đo lưu lượng hiện đại khác.
Khi dòng khí đi qua thanh cản trong thân đồng hồ sẽ tạo ra các xoáy khí có tần số tỷ lệ với vận tốc dòng chảy. Bộ cảm biến sẽ ghi nhận tín hiệu này và bộ xử lý sẽ tính toán để đưa ra:
- Lưu lượng tức thời
- Tổng lưu lượng
- Vận tốc dòng chảy
- Nhiệt độ (tùy phiên bản)
- Áp suất (tùy model tích hợp)
Nhờ nguyên lý không có bộ phận chuyển động nên đồng hồ hoạt động ổn định, ít hao mòn và có tuổi thọ cao.

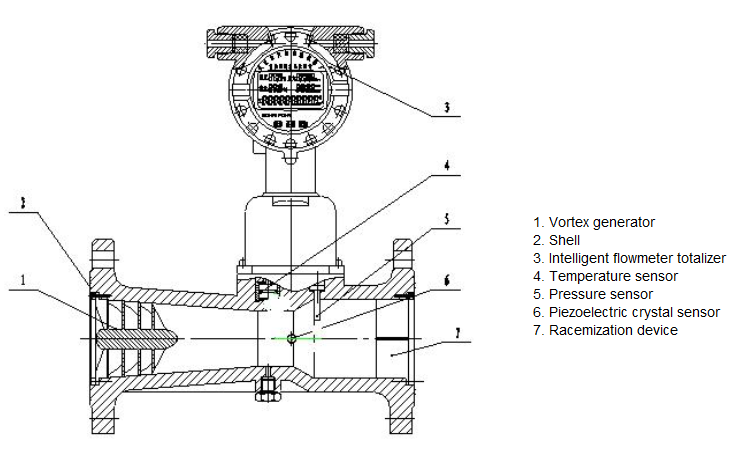

Cấu tạo của đồng hồ đo lưu lượng khí LPG
Thiết bị thường gồm các bộ phận chính:
Thân đồng hồ
- Chất liệu inox 304 hoặc inox 316
- Chịu áp lực và nhiệt độ cao
- Chống ăn mòn tốt
- Cảm biến đo
Có nhiệm vụ thu tín hiệu từ dòng khí và truyền về bộ xử lý.
Bộ chuyển đổi tín hiệu (Transmitter)
- Xử lý tín hiệu
- Hiển thị lưu lượng
- Xuất tín hiệu điều khiển
- Màn hình LCD
- Hiển thị:
- Lưu lượng tức thời
- Tổng lưu lượng
- Đơn vị đo
- Trạng thái hoạt động
- Hiển thị:
Kết nối đường ống
- Mặt bích tiêu chuẩn JIS
- ANSI
- DIN
- BS
Thông số kỹ thuật của đồng hồ đo lưu lượng khí LPG
| Thông số | Giá trị |
|---|---|
| Loại lưu chất | LPG, Gas, CNG, Natural Gas, khí nén |
| Nguyên lý đo | Vortex |
| Kích thước | DN15 – DN300 |
| Vật liệu | Inox 304, Inox 316 |
| Kết nối | Mặt bích |
| Áp suất làm việc | PN16, PN25, PN40 |
| Nhiệt độ | -40°C đến 250°C |
| Sai số | ±1.0% ~ ±1.5% |
| Màn hình | LCD |
| Nguồn cấp | 24VDC hoặc Pin Lithium |
| Tín hiệu ngõ ra | 4-20mA, Pulse, RS485, HART |
| Cấp bảo vệ | IP65, IP67 |
Ưu điểm nổi bật của đồng hồ đo lưu lượng khí LPG
Độ chính xác cao
Đo lưu lượng ổn định với sai số thấp, phù hợp cho các hệ thống cần kiểm soát chặt chẽ lượng khí tiêu thụ.
Không có bộ phận chuyển động
- Ít hư hỏng
- Không bị mài mòn
- Chi phí bảo trì thấp
Hoạt động ổn định
Làm việc tốt trong môi trường:
- Áp suất cao
- Nhiệt độ cao
- Điều kiện công nghiệp khắc nghiệt
Dễ dàng tích hợp
Kết nối với: PLC, SCADA, DCS, Hệ thống IoT
Màn hình hiển thị trực quan
Giúp người vận hành theo dõi thông số nhanh chóng mà không cần thiết bị hỗ trợ.
Ứng dụng của đồng hồ đo lưu lượng khí LPG
Thiết bị được sử dụng rộng rãi trong nhiều lĩnh vực như:
- Nhà máy sản xuất thực phẩm
- Nhà máy hóa chất
- Nhà máy thép
- Xi măng
- Gốm sứ
- Lò nung
- Lò hơi công nghiệp
- Trạm cấp khí LPG
- Hệ thống khí thiên nhiên
- Hệ thống khí CNG
- Nhà máy điện
- Dây chuyền sản xuất sử dụng Gas
Lợi ích khi sử dụng đồng hồ đo lưu lượng khí Gas
Việc lắp đặt đồng hồ đo lưu lượng mang lại nhiều lợi ích:
- Kiểm soát lượng khí tiêu thụ chính xác
- Giảm thất thoát nhiên liệu
- Tiết kiệm chi phí vận hành
- Quản lý năng lượng hiệu quả
- Theo dõi sản lượng theo thời gian thực
- Hỗ trợ lập báo cáo sản xuất
- Tăng độ an toàn cho hệ thống
Lưu ý khi lựa chọn đồng hồ đo lưu lượng khí LPG
Để lựa chọn đúng thiết bị, cần xác định:
- Loại khí cần đo
- Lưu lượng nhỏ nhất và lớn nhất
- Kích thước đường ống
- Áp suất làm việc
- Nhiệt độ môi trường
- Kiểu kết nối
- Chuẩn tín hiệu đầu ra
- Yêu cầu chống cháy nổ (Ex-proof) nếu sử dụng trong khu vực nguy hiểm
Việc lựa chọn đúng model sẽ giúp thiết bị hoạt động ổn định, đảm bảo độ chính xác và kéo dài tuổi thọ.
Hướng dẫn lắp đặt đồng hồ đo lưu lượng khí LPG
Để đạt hiệu quả đo tốt nhất:
- Lắp đúng chiều mũi tên trên thân đồng hồ.
- Bố trí đoạn ống thẳng trước và sau đồng hồ theo khuyến nghị của nhà sản xuất.
- Hạn chế rung động mạnh trên đường ống.
- Không lắp ngay sau van, co hoặc máy nén khí.
- Kiểm tra rò rỉ trước khi đưa hệ thống vào vận hành.
Vì sao nên lựa chọn đồng hồ đo lưu lượng khí LPG?
Đồng hồ đo lưu lượng khí LPG, khí Gas là giải pháp lý tưởng cho các doanh nghiệp cần giám sát và quản lý lưu lượng khí một cách chính xác, an toàn và tiết kiệm. Với độ bền cao, khả năng hoạt động ổn định trong môi trường công nghiệp cùng nhiều chuẩn tín hiệu truyền thông hiện đại, thiết bị đáp ứng tốt yêu cầu tự động hóa và quản lý năng lượng trong nhiều lĩnh vực sản xuất.
Nếu bạn đang tìm kiếm một giải pháp đo lưu lượng khí LPG, khí Gas chất lượng cao, hãy ưu tiên lựa chọn sản phẩm từ các thương hiệu uy tín và đơn vị cung cấp có đội ngũ kỹ thuật chuyên nghiệp để được tư vấn model phù hợp, hỗ trợ lắp đặt và bảo hành đầy đủ.
