Cảm biến áp suất kỹ thuật số (Pressure Sensor 24V/4-20mA)

Bởi /

Cảm biến áp suất kỹ thuật số là gì?

Cảm biến áp suất kỹ thuật số (Pressure Sensor) là thiết bị dùng để đo áp suất của chất lỏng, khí hoặc hơi và chuyển đổi thành tín hiệu điện để phục vụ cho việc giám sát, điều khiển và tự động hóa. So với đồng hồ áp suất cơ truyền thống, cảm biến áp suất kỹ thuật số có độ chính xác cao hơn, phản hồi nhanh và dễ dàng kết nối với PLC, HMI hoặc hệ thống SCADA.

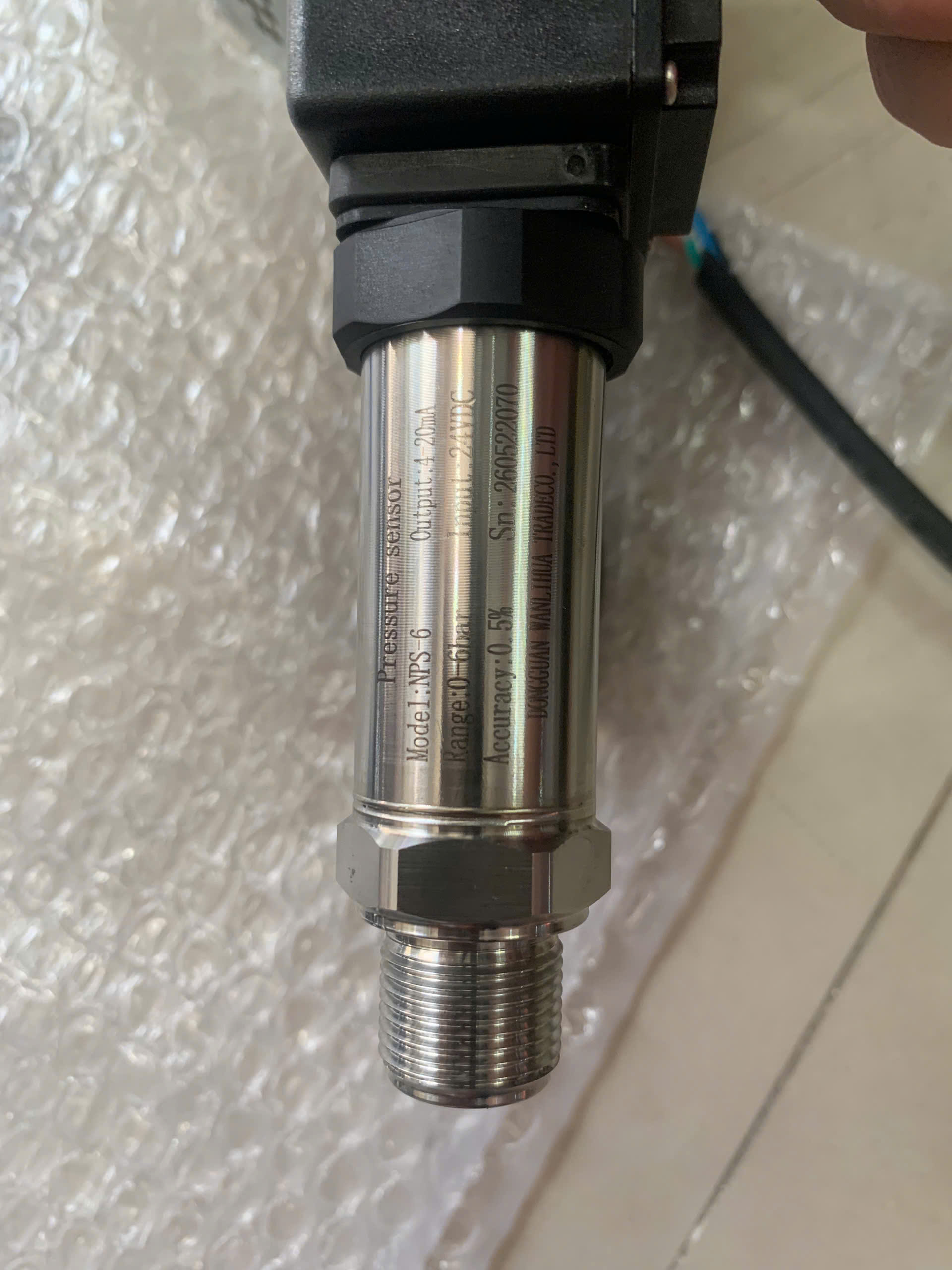

Cảm biến áp suất kỹ thuật số là gì?

Các dòng Pressure Sensor 24V/4-20mA hiện nay thường được tích hợp màn hình LED hoặc LCD hiển thị trực tiếp giá trị áp suất, đồng thời xuất tín hiệu 4–20mA để truyền dữ liệu đến bộ điều khiển trung tâm.

Nguyên lý hoạt động của cảm biến áp suất kỹ thuật số

Cảm biến áp suất kỹ thuật số hoạt động dựa trên nguyên lý chuyển đổi áp suất thành tín hiệu điện.

Khi áp suất tác động lên màng cảm biến (Diaphragm), phần tử cảm biến bên trong sẽ tạo ra tín hiệu điện tỷ lệ với áp suất đo được. Bộ vi xử lý sẽ xử lý tín hiệu này, hiển thị giá trị áp suất trên màn hình và đồng thời xuất tín hiệu 4–20mA đến hệ thống điều khiển.

Ví dụ:

Với dải đo 0–16 bar:

4mA = 0 bar
8mA = 4 bar
12mA = 8 bar
16mA = 12 bar
20mA = 16 bar

Nhờ đó, PLC hoặc bộ điều khiển có thể giám sát áp suất theo thời gian thực.

Thông số kỹ thuật cơ bản

Thông số phổ biến của Pressure Sensor 24V/4-20mA:

  • Tên sản phẩm: Pressure Sensor
  • Nguồn cấp: 24VDC
  • Tín hiệu đầu ra: 4–20mA
  • Hiển thị: LED hoặc LCD (tùy model)
  • Dải đo: -1…0 bar, 0…1 bar, 0…10 bar, 0…25 bar, 0…100 bar hoặc theo yêu cầu
  • Độ chính xác: ±0,25%FS đến ±0,5%FS
  • Đơn vị hiển thị: bar, MPa, psi, kPa
  • Chuẩn ren: G1/4″, G1/2″, NPT1/4″, NPT1/2″, M20×1.5
  • Vật liệu tiếp xúc môi chất: Inox 316L
  • Nhiệt độ làm việc: -20°C đến +85°C
  • Cấp bảo vệ: IP65 hoặc IP67

Cấu tạo của cảm biến áp suất kỹ thuật số

Một cảm biến áp suất kỹ thuật số thường bao gồm:

  • Màng cảm biến áp suất.
  • Chip cảm biến áp suất độ chính xác cao.
  • Bộ vi xử lý.
  • Mạch khuếch đại tín hiệu.
  • Màn hình LED/LCD.
  • Mạch xuất tín hiệu 4–20mA.
  • Vỏ bảo vệ bằng inox hoặc hợp kim nhôm.
  • Đầu kết nối điện và ren lắp đặt.

Ý nghĩa tín hiệu 4–20mA

Chuẩn tín hiệu 4–20mA được sử dụng rộng rãi trong công nghiệp nhờ nhiều ưu điểm:

  • Chống nhiễu tốt.
  • Truyền tín hiệu khoảng cách xa.
  • Dễ kết nối với PLC và HMI.
  • Độ ổn định cao.
  • Dễ phát hiện lỗi đứt dây khi dòng điện nhỏ hơn 4mA.

Đây là chuẩn truyền tín hiệu phổ biến trong các hệ thống điều khiển và giám sát công nghiệp.

Ưu điểm của cảm biến áp suất kỹ thuật số

Pressure Sensor mang lại nhiều lợi ích cho hệ thống tự động hóa:

  • Hiển thị trực tiếp giá trị áp suất.
  • Độ chính xác cao.
  • Phản hồi nhanh.
  • Tín hiệu ổn định.
  • Tuổi thọ cao.
  • Dễ lắp đặt.
  • Dễ hiệu chuẩn.
  • Tương thích với PLC, HMI và SCADA.
  • Ít phải bảo trì.

Phân loại cảm biến áp suất kỹ thuật số

Cảm biến áp suất Gauge

Đo áp suất so với áp suất khí quyển.

Ứng dụng:

  • Máy bơm.
  • Hệ thống cấp nước.
  • Đường ống khí nén.

Cảm biến áp suất Absolute

Đo áp suất tuyệt đối.

Ứng dụng:

  • Thiết bị chân không.
  • Hệ thống nghiên cứu.
  • Thiết bị phân tích.

Cảm biến áp suất Differential

Đo chênh lệch áp suất giữa hai điểm.

Ứng dụng:

  • Bộ lọc.
  • Đo lưu lượng.
  • Hệ thống HVAC.
  • Hệ thống phòng sạch.

Ứng dụng của Pressure Sensor

Cảm biến áp suất kỹ thuật số được sử dụng trong nhiều lĩnh vực:

  • Hệ thống cấp nước.
  • Trạm bơm tăng áp.
  • Nhà máy xử lý nước.
  • Hệ thống khí nén.
  • Máy nén khí.
  • Nhà máy thực phẩm.
  • Nhà máy bia.
  • Dược phẩm.
  • Hóa chất.
  • Nhà máy giấy.
  • Dầu khí.
  • Hệ thống HVAC.
  • Hệ thống PCCC.
  • Dây chuyền sản xuất tự động.

So sánh cảm biến áp suất kỹ thuật số và Pressure Transmitter

Tiêu chíCảm biến áp suất kỹ thuật sốPressure Transmitter
Hiển thị tại chỗCóThường không
Màn hình LED/LCDCóTùy model
Tín hiệu 4–20mACóCó
Kết nối PLCCóCó
Độ chính xácCaoCao
Cài đặt thông sốDễ dàngTùy model
Giá thànhCao hơnThường thấp hơn

Hướng dẫn lắp đặt

Để thiết bị hoạt động hiệu quả:

  • Chọn dải đo phù hợp với áp suất làm việc.
  • Không để áp suất vượt quá giới hạn của cảm biến.
  • Sử dụng nguồn 24VDC ổn định.
  • Lắp đúng chuẩn ren và siết lực theo khuyến nghị.
  • Tránh rung động mạnh hoặc nhiệt độ vượt giới hạn.
  • Kiểm tra tín hiệu 4–20mA trước khi đưa vào vận hành.

Tiêu chí lựa chọn cảm biến áp suất kỹ thuật số

Khi lựa chọn Pressure Sensor, nên xem xét:

  • Dải áp suất cần đo.
  • Loại môi chất (nước, khí, dầu, hơi, hóa chất).
  • Kiểu áp suất (Gauge, Absolute hoặc Differential).
  • Chuẩn ren kết nối.
  • Vật liệu màng cảm biến.
  • Chuẩn tín hiệu đầu ra.
  • Độ chính xác.
  • Tiêu chuẩn bảo vệ IP.
  • Khả năng hiển thị và cài đặt tại chỗ.

Cảm biến áp suất kỹ thuật số (Pressure Sensor 24V/4-20mA) là giải pháp đo áp suất hiện đại, tích hợp khả năng hiển thị trực tiếp và truyền tín hiệu về hệ thống điều khiển. Với độ chính xác cao, phản hồi nhanh và khả năng kết nối PLC, HMI hoặc SCADA thông qua tín hiệu 4–20mA, thiết bị đáp ứng tốt yêu cầu giám sát và tự động hóa trong nhiều ngành công nghiệp.

Việc lựa chọn đúng dải đo, vật liệu và kiểu áp suất sẽ giúp hệ thống vận hành ổn định, kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.

Câu hỏi thường gặp (FAQ)

1. Cảm biến áp suất kỹ thuật số khác gì với đồng hồ áp suất cơ?

Cảm biến áp suất kỹ thuật số có màn hình hiển thị điện tử, độ chính xác cao và có thể xuất tín hiệu 4–20mA để kết nối với PLC hoặc SCADA, trong khi đồng hồ áp suất cơ chỉ hiển thị giá trị tại chỗ.

2. Thiết bị có đo được cả nước và khí không?

Có. Pressure Sensor có thể đo nhiều môi chất như nước, khí nén, dầu, hơi và một số loại hóa chất, miễn là vật liệu tiếp xúc phù hợp với môi trường làm việc.

3. Vì sao nên sử dụng nguồn 24VDC?

Nguồn 24VDC là tiêu chuẩn trong tự động hóa công nghiệp, đảm bảo thiết bị hoạt động ổn định và tương thích với hầu hết PLC, HMI và bộ điều khiển.

4. Có thể kết nối trực tiếp với PLC không?

Có. Chỉ cần PLC có ngõ vào analog 4–20mA, cảm biến có thể kết nối trực tiếp để giám sát và điều khiển áp suất theo thời gian thực.
